SUwin Actualización Versión 1.2.5.8

Nueva actualización con mejoras relativas al cálculo de caudales para pluviales según la norma 5.2 – IC.

Coeficiente de uniformidad en la distribución temporal de la precipitación.

Se incluye un nuevo parámetro, coeficiente de uniformidad en la distribución temporal de la precipitación K_t, en la fórmula del cálculo de caudales.

Tiene en cuenta la falta de uniformidad en la distribución temporal de la precipitación y depende del tiempo de concentración en cada cuenca.

Opcionalmente podrá desactivar este parámetro para no tenerlo en cuenta durante el cálculo

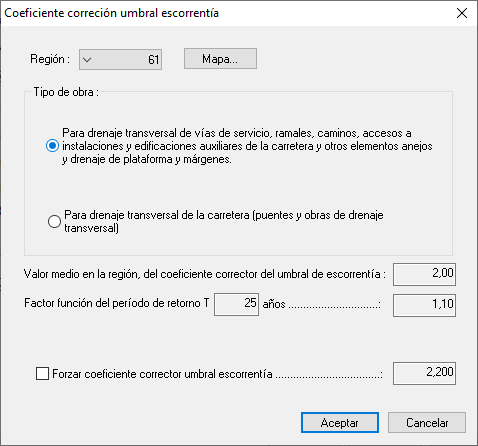

Coeficiente corrector del umbral de escorrentía.

Para el cálculo del correcto del umbral de escorrentía se aplican las siguientes fórmulas atendiendo al tipo de obra de que en cada caso se trate:

• Para drenaje transversal de vías de servicio, ramales, caminos, accesos a instalaciones y edificaciones auxiliares de la carretera y otros elementos anejos (siempre que el funcionamiento hidráulico de estas obras no afecte a la carretera principal) y drenaje de plataforma y márgenes. Este es el que usará por defecto.

• Para drenaje transversal de la carretera (puentes y obras de drenaje transversal).

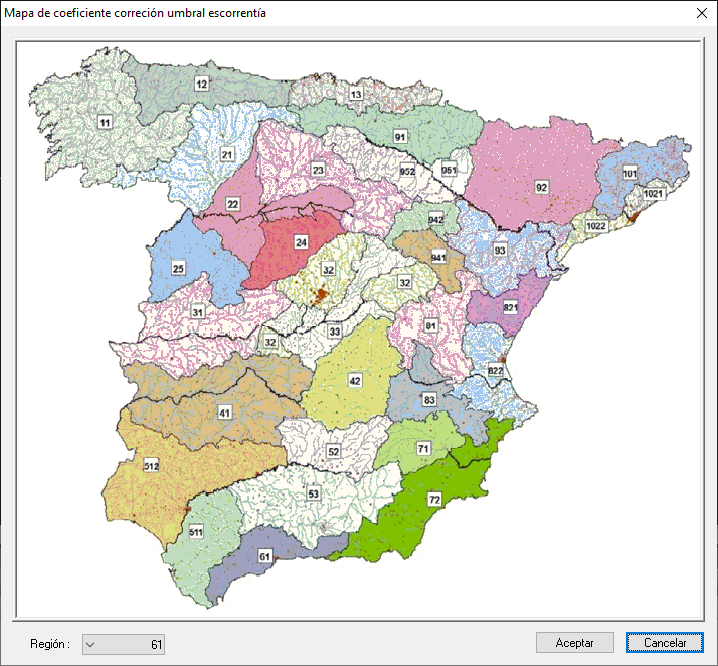

El valor medio del coeficiente corrector se obtiene seleccionando una región del siguiente mapa:

Valor inicial de umbral de escorrentía.

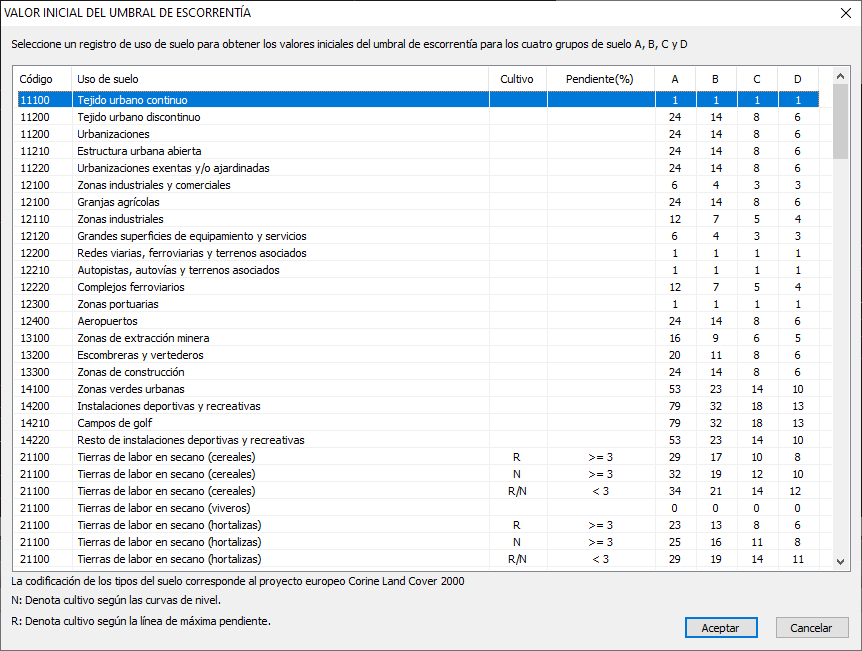

Nueva tabla de valor inicial del umbral de escorrentía en función del Uso de suelo.

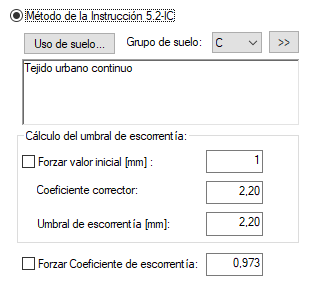

Opcionalmente podrá forzar un valor inicial diferente de los disponibles siempre que pueda justificarlo en la memoria. Igualmente, también podrá forzar el coeficiente de escorrentía, con su correspondiente justificación.

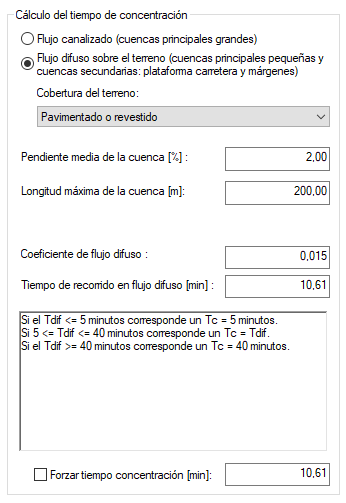

Tiempo de concentración en flujo difuso sobre el terreno.

Nueva fórmula para el cálculo del tiempo en flujo difuso sobre el terreno:

t_dif tiempo de recorrido en flujo difuso sobre el terreno [minutos].

L_dif longitud de recorrido en flujo difuso [m]

J_dif Pendiente media de la superficie [m/m] o adimensional, en el programa se pide en [%]

n_dif coeficiente de flujo difuso, se obtiene del nuevo parámetro Cobertura del terreno

Memoria justificativa del cálculo de pluviales.

Se mejora la justificación del método de cálculo de pluviales según la norma 5.2 – IC.

Se justifican los siguientes apartados:

• Caudal de aguas pluviales
• la Intensidad de lluvia I(T,t_c)
• Intensidad media diaria de precipitación corregida I_d
• Factor reductor de la precipitación por área de la cuenca K_A
• Factor de intensidad F_int
• Obtención de F_a
• Tiempo de concentración t_c
• Flujo canalizado
• Flujo difuso
• Coeficiente de escorrentía C
• Umbral de escorrentía P₀
• Valor inicial del umbral de escorrentía Pⁱ₀
• Coeficiente corrector del umbral de escorrentía β
