2.- Consideraciones generales.
2.1. Objetivos de la aplicación
BTwin, además de facilitar el diseño y cableado de la instalación, calcula todos sus parámetros eléctricos: Intensidades, potencias, tensiones, caídas de tensión, etc. También calcula la sección de los conductores necesaria para soportar la carga prevista, dimensiona los dispositivos de corte para una protección eficaz de la instalación y dibuja automáticamente cada cuadro y su esquema unifilar.
Con los resultados del proceso de cálculo genera una documentación extensa y es capaz de imprimir los planos de planta así como de exportarlos en formato DXF/DWG. También puede exportar las mediciones en el formato estándar FIEBDC-3.
El módulo EVwin facilita el diseño y calcula la instalación eléctrica de un edificio de viviendas. Para ello, permite definir las viviendas tipo del edificio mediante la definición de los contornos y usos de sus habitaciones. A partir de esta información, genera y dibuja los puntos de utilización mínimos estipulados por la instrucción ITC-BT-25 del REBT, y define los circuitos y los dispositivos de protección mínimos necesarios para la vivienda. Dispone así mismo de un asistente para generar el esquema eléctrico de la instalación general del edificio. Tras el proceso de cálculo, genera los esquemas unifilares de todas las viviendas, y obtiene en formato RTF la memoria del proyecto. Este manual dispone de un apartado independiente que explica paso a paso la definición y cálculo de un edificio de viviendas.
El módulo ILwin permite el cálculo de iluminación de interiores de forma rápida, con una interfaz muy similar a la de EVwin. Este módulo calcula la iluminancia (y la uniformidad), los límites UGR, el rendimiento cromático, y la eficiencia de la instalación (VEEI) para la verificación de las exigencias del CTE-DB HE3 y SU4, además de las recomendaciones de la norma UNE 12464.1. Las luminarias utilizadas por ILwin son utilizables también por BTwin como receptores, de manera que podrá integrar el cálculo luminotécnico y eléctrico en un mismo entorno.En el capítulo 13 de este manual encontrará desarrollado, paso a paso, cómo planificar la iluminación de un recinto.
El módulo AEwin permite el diseño y cálculo de instalaciones de alumbrado exterior conforme al Reglamento de Eficiencia Energética en Instalaciones de Alumbrado Exterior y sus Instrucciones técnicas complementarias EA-01 a EA-07, aprobado por REAL DECRETO 1890/2008, de 14 de noviembre.
2.2. Ayuda en línea
Este manual está concebido como una guía de aprendizaje, y ayudará paso a paso a resolver un problema práctico, pero no está pensado para detallar el funcionamiento de cada una de las opciones del programa. Para ello, dispone de la ayuda en línea, a la que podrá acceder pulsando la tecla F1, o bien, accediendo a las opciones contenidas en el menú Ayuda.

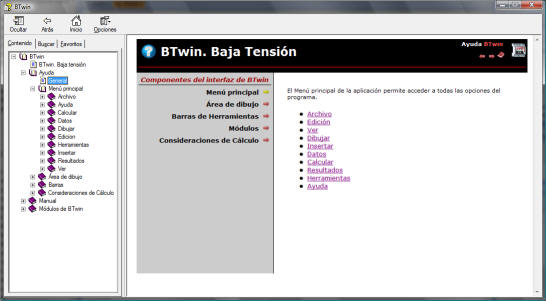

Figura 3: Ayuda en línea de BTwin.
