Modelos de Ventiladores.

Esta opción no necesita de ningún módulo adicional.

Esta opción es accesible desde Archivo->Bases de datos.

Este cuadro de diálogo permite manipular la base de datos de modelos de ventiladores para la distribución de aire.

Este cuadro presenta las siguientes opciones:

• Lista de modelos: Campo en el que se representan los modelos disponibles en la base de datos. Por cada columna del control y para cada modelo, se visualiza su descripción, caudal y presión estática nominal.
• Nuevo: Permite añadir un nuevo modelo de ventilador a la base de datos. Para ello, aparece el cuadro de diálogo Modelo de ventilador, en el que hemos de introducir los valores del nuevo elemento.
• Modificar: Permite modificar el modelo de ventiladores actualmente seleccionado en la lista. Para ello, aparece el cuadro de diálogo Modelo de ventilador, en el que podemos modificar los valores actuales del elemento.
• Eliminar: Permite eliminar el ventilador actualmente seleccionada en la lista.
• Aceptar: Valida todas las modificaciones realizadas en la base de datos.
• Cancelar: Cancela las modificaciones realizadas a la base de datos.
• Ayuda: Muestra este texto de ayuda.

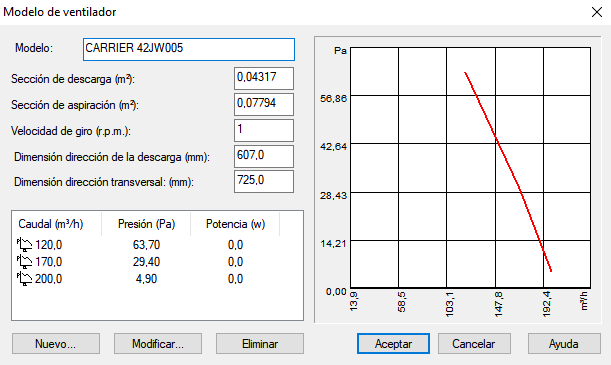

Este cuadro es accesible al hacer doble clic sobre un modelo en el cuadro anterior, o bien pulsando alguno de los botones Nuevo o Modificar. Presenta las siguientes opciones:

• Modelo. Es la referencia o descripción que sirve para identificar un modelo de ventiladores en el resto del programa. Todos estos identificadores aparecen en la lista desplegable del cuadro de diálogo Propiedades de un ventilador, por tanto deben ser lo suficientemente descriptivos del modelo de ventilador (marca, tipo, uso, velocidad, etc.) para que sea fácil la elección.
• Sección de descarga (m²). Tamaño de la boca de salida de aire en m².
• Sección de aspiración (m²). Tamaño de la sección de aspiración de aire en m².
• Velocidad de giro (rpm). Las curvas de un ventilador varían en función de la velocidad de giro. Por este motivo hay que indicar para qué velocidad se están dando los datos de la curva característica. De esta forma, se podrán obtener analíticamente las curvas a diferentes velocidades. Si no se conoce la velocidad de giro con la que se ha confeccionado la curva que nos da el catálogo, se puede introducir el valor 1,0. De este modo, se puede conocer la curva para otras velocidades, aunque siempre refiriéndonos a la velocidad nominal con valor unidad. Por ejemplo, si en las propiedades del ventilador se quiere utilizar la curva para la mitad de velocidad habrá que introducir el valor 0,5.
• Dimensión dirección de la descarga (mm). Dimensión del ventilador utilizada, junto con la Dimensión dirección transversal, para dibujar un rectángulo. Longitud del ventilador en planta según la dirección de circulación del aire.
• Dimensión dirección transversal (mm). Dimensión del ventilador utilizada, junto con la Dimensión dirección de la descarga, para dibujar un rectángulo. Dato similar al anterior pero en dirección transversal a la anterior (dirección perpendicular a esa).
• Lista de puntos de la curva característica. Esta lista contiene los puntos de la curva característica disponibles para ese modelo de ventilador. De cada tamaño se muestran los valores de caudal, presión y potencia. Es necesario introducir al menos tres puntos de la curva característica del ventilador proporcionada por el catálogo del fabricante. El punto medio debe estar lo más próximo posible al punto de trabajo nominal o zona de máximo rendimiento. Es posible modificar esta lista usando las opciones de los botones siguientes:
  • Nuevo. Permite añadir un nuevo punto de la curva a la base de datos. Para ello, aparece el cuadro de diálogo Punto de curva característica, en el que hemos de introducir los parámetros de funcionamiento del nuevo punto.
  • Modificar. Permite modificar los parámetros del punto de la curva característica actualmente seleccionado en la lista. Para ello, aparece el cuadro de diálogo Punto de curva característica, en el que podemos modificar los valores actuales.
  • Eliminar. Permite eliminar el punto actualmente seleccionado en la lista.
• Aceptar. Valida todas las modificaciones realizadas en la base de datos.
• Cancelar. Cancela las modificaciones realizadas a la base de datos.
• Ayuda. Muestra este texto de ayuda.

Este cuadro es accesible haciendo doble clic sobre un punto de funcionamiento en el diálogo anterior. Contiene las siguientes opciones:

• Caudal de descarga (m³/h). Caudal correspondiente al punto de funcionamiento.
• Presión estática disponible (Pa). Presión estática medida a la salida del ventilador cuando está suministrando el caudal de descarga anterior.
• Potencia consumida (w). Potencia eléctrica necesaria en el punto de funcionamiento definido por el caudal y la presión. Es un dato opcional.
