Rotular elementos.

Esta opción no necesita de ningún módulo adicional. Para su utilización es preciso que la instalación se encuentre calculada.

Este cuadro de diálogo es accesible desde el menú Resultados.

Esta opción puede rotular automáticamente el plano con los parámetros más importantes de los elementos de la instalación incluidos en las capas de cálculo.

Sólo es posible realizar la rotulación si el cálculo se ha finalizado con éxito. Si intenta ejecutar el comando Resultados Rotular elementos sin haber realizado el cálculo, DAwin mostrará un mensaje de advertencia y le permitirá iniciar el proceso de cálculo.

Sólo se rotulan los parámetros de las entidades que estén seleccionadas en el momento de acudir a la opción. En caso de no tener ninguna entidad seleccionada aparecerá un mensaje que le avisa y da la posibilidad de hacer una selección global antes de ejecutar el comando.

Todos los rótulos se escriben en una capa de nombre DAWIN_ROTULOS. Para cambiar de nombre la capa acuda al comando Gestión de capas () del menú Herramientas.

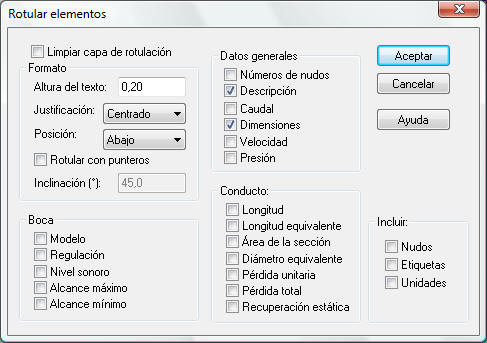

Cuando ejecute este comando aparecerá en pantalla el cuadro de diálogo Rotular elementos que contiene varias opciones de rotulación:

• Posibilidad de limpiar la capa de rotulación si ya existiese previamente.
• Definición del tamaño y posición del texto respecto del símbolo.
• Tipo de parámetro que se quiere rotular para cada categoría de elementos.

Una vez que pulse el botón “Aceptar” aparecerán los rótulos junto a las entidades seleccionadas. Estos rótulos son entidades de texto que puede manipular a su gusto usando las opciones de edición. Es posible que seleccione un grupo de elementos e intente rotular un dato que no corresponde a ese grupo. En este caso la opción Rotular elementos no introduce modificaciones.
