Manual de usuario de ENwin - Estructuras de Naves

6. Resultados

Mediante el menú Resultados podemos visualizar los datos generados por el programa y obtener la documentación del proyecto. A continuación se describe la función de cada uno de sus submenús (si alguno no se muestra, es porque ha habido algún problema en el cálculo de los perfiles) .

6.1. Resumen

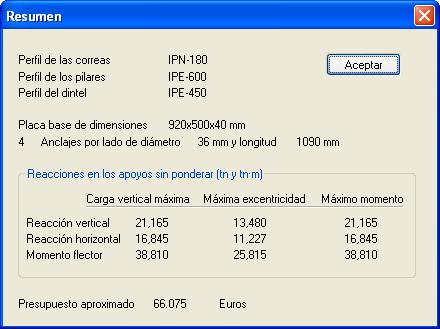

Muestra en pantalla una ventana (ver figura 6.1) donde se resumen los principales resultados del cálculo: tamaños de las principales barras, dimensiones de las placas base, reacciones máximas en los apoyos y presupuesto aproximado de la estructura metálica.

Fig. 6.1: Ventana de resumen de resultados.

6.2. Esquema

Representa una vista esquemática de la nave. En ella aparecen las barras, los nudos y las cargas aplicadas en las correas.

6.3. Gráficos

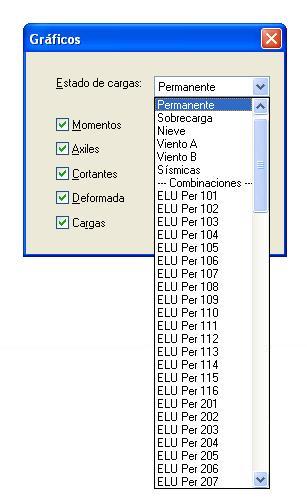

Aparece un cuadro de diálogo (ver figura 6.2) donde se puede seleccionar el tipo de resultados gráficos que se dibujará en la pantalla.

Fig. 6.2: Ventana de elección de gráficos.

La representación se realiza tomando como hipótesis o combinación de hipótesis la que haya seleccionada en ese momento en la lista desplegable Estado de Cargas. Los esfuerzos de signo positivo se dibujan en trazo continuo, mientras que los de sentido negativo se trazan en línea discontinua.

Es posible imprimir las vistas directamente y exportarlas a archivos DXF o WMF por medio de las opciones Archivo/Imprimir… o Archivo/Exportar/Dibujo…, respectivamente.

6.4. Alzado Frontal

Al ejecutar este comando el programa muestra en pantalla un plano del alzado frontal de la nave con acotaciones y etiquetas que identifican el tipo de perfil seleccionado para cada barra.

6.5. Alzado Lateral

Al ejecutar este comando el programa muestra en pantalla un plano del alzado lateral de la nave con acotaciones y etiquetas que identifican el tipo de perfil seleccionado para cada barra.

6.6. Planta de Pilares

El programa muestra en pantalla un plano de planta de pilares de la nave con acotaciones y etiquetas que identifican el tipo de perfil seleccionado para cada barra.

6.7. Planta de Cubierta

Al ejecutar este comando el programa muestra en pantalla un plano de planta de la cubierta de la nave con acotaciones y etiquetas que identifican el tipo de perfil seleccionado para cada barra.

6.8. Detalles constructivos

El programa muestra en pantalla un plano con los detalles de las placas bases de los pilares con acotaciones y etiquetas que identifican el tipo de perfil seleccionado para cada barra.

6.9. Memorias y listados

Da acceso al cuadro de diálogo de memorias y listados (ver figura 6.3), que sirve para seleccionar qué documentos compondrán la memoria escrita del proyecto.

Fig. 6.3: Ventana de memorias y listados.

Documentos que pueden componer la memoria del proyecto:

• Expediente y autor del encargo: datos del expediente del proyecto.
• Memoria de cálculo: documento donde se justifican los perfiles seleccionados para las correas, los pilares, el dintel y el entramado. También se expone el método de cálculo de las bases de los pilares y la comprobación de los nudos de esquina.
• Descripción geométrica: contiene los listados de características de nudos, barras y puntos de apoyo de correas. Se designa como Anexo 1.
• Estados de carga: en el Anexo 2 se enumeran las cargas que inciden sobre cada barra, indicando el número de hipótesis a la que pertenecen, sus características y valores.
• Desplazamientos y esfuerzos: contiene los resultados del cálculo matricial de la estructura: el listado de desplazamientos en los nudos y el de esfuerzos en las barras para cada una de las seis hipótesis de cargas. Se titula Anexo 3.
• Mediciones y presupuestos: en primer lugar aparece un listado de los elementos que forman la estructura y de la cantidad necesaria de cada tipo de perfil. Al final, se aproxima el presupuesto de la nave incluyendo sólo la estructura y la cubierta, sin tener en cuenta movimiento de tierras, cimentación, cerramientos, instalaciones, etc.

Al pulsar Aceptar, el programa genera las memorias y abre automáticamente el procesador de textos que tenga asociado al tipo de archivo RTF. Desde el procesador de textos es posible modificar los documentos y enviarlos a impresión.
