1.- Características Generales.
ZMwin es un módulo de ESwin - Estructuras Tridimensionales,
que le permitirá diseñar y calcular zapatas corridas integradas en las
estructuras. Para su correcto funcionamiento deberá tener además licenciado el
módulo EHwin - Estructuras de Hormigón.
La

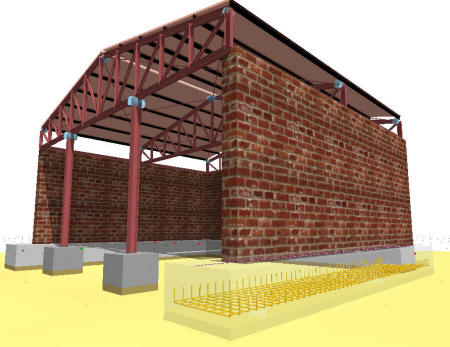

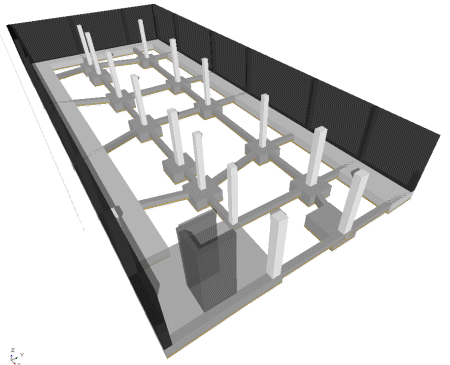

aplicación discretiza las zapatas en un modelo de nudos y barras que se integra
totalmente en el cálculo global de la estructura, manifestándose en vigas y
pilares la influencia de una mayor o menor rigidez en la cimentación. El modelo
de interacción suelo - terreno es el de Winkler, permitiéndose una cierta
libertad en los desplazamientos verticales de la estructura, que dependerán del
módulo de balasto del terreno. ZMwin permite además limitar la capacidad de
absorción de esfuerzos horizontales y momentos flectores del terreno, pudiendo
definir desde un modelo de empotramiento perfecto hasta un modelo simplemente
apoyado (con tensiones uniformes bajo la zapata).
El modelo de cálculo de las zapatas empleado por ZMwin
está especialmente pensado para el caso de zapatas bajo muros (superficies
bidireccionales genéricas), o hiladas de pilares muy próximos entre sí. Para el
cálculo de zapatas en juntas de dilatación o similares, es recomendable utilizar
zapatas aisladas, calculadas como un bloque único.
ZMwin comprueba durante el cálculo de las zapatas que las presiones no
rebasan a las admisibles por el terreno, el coeficiente de seguridad a vuelco,
deslizamiento, asiento, distorsión angular longitudinal y la validez del modelo
rígido en función de la longitud elástica del terreno.
En el cálculo del armado, ZMwin establece todas las comprobaciones de
estados límites relativas a estos elementos, exigidas por la normativa de
hormigón estructural EHE: agotamiento frente a solicitaciones normales,
cortante, punzonamiento, hendimiento, fisuración, etc.
Además, aprovechando las posibilidades

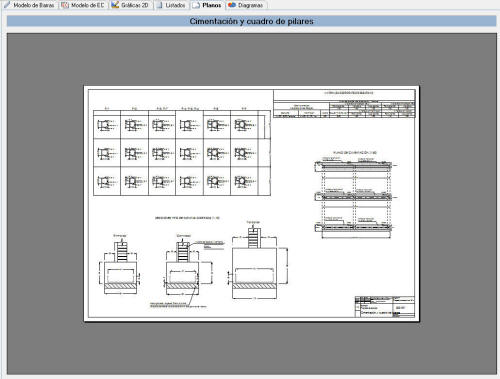

del programa base ESwin, podrá crear listados de cálculo, planos de detalle,
proyecciones de la vista 3D, consultar resultados directamente sobre el modelo
3D, etc.
El módulo ZMwin se instala automáticamente junto con ESwin (versiones 1.3.2.8
y posteriores). Si ha adquirido este módulo y no puede utilizarlo, diríjase a
Ayuda->Acerca de ESwin y compruebe que está correctamente
licenciado.
