En el menú Insertar del programa ICwin puede haber los siguientes elementos:
Tipo de instalación: La lista desplegable contiene los
tipos de instalaciones que ICwin es capaz de calcular. Cada una de ellas
tiene características especiales e incompatibles con el resto, por lo que es
necesario indicar qué instalación se va a calcular antes de comenzar el
proyecto:
- Calefacción Bitubo. Sistema de calefacción por radiadores o
paneles conectados al generador térmico mediante dos tuberías, una para
el agua de ida y otra para la de retorno.
- Calefacción Monotubo. Sistema de calefacción por radiadores o
paneles a los que el agua caliente llega por medio de una única tubería
con salida y retorno a la caldera.
- Climatización por agua (Fan-coils). Sistema de climatización por ventilo-convectores o
climatizadores por cuyos intercambiadores térmicos circula agua fría o
caliente. El sistema de alimentación es bitubular.
- Calefacción Suelo Radiante. Instalación de calefacción en la que el elemento
radiante es una tubería dispuesta habitualmente en forma espiral y
empotrada en el solado del recinto.
- Agua Caliente Sanitaria.
El resto de campos del cuadro de diálogo serán utilizados para dar
valores iniciales a los elementos que se van insertando en el área de
dibujo.
Tipo de tubería: Lista desplegable que contiene las
opciones disponibles en la base de Series de tubos. Cualquier entidad de
tipo "tubería" que se dibujen a partir de este momento se inicializarán con
el tipo que aquí se defina.

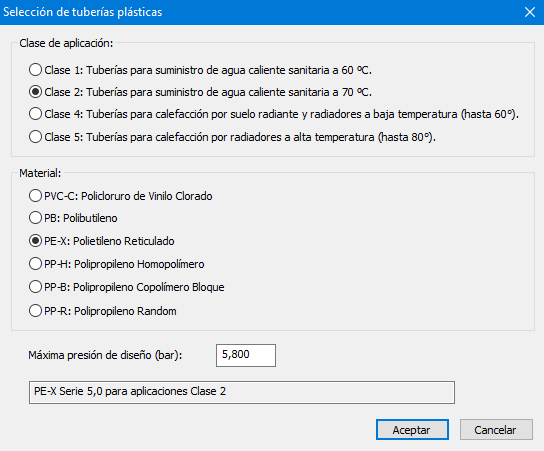

El botón que está a la derecha del nombre o
modelo de la tubería abre un cuadro que sirve de asistente para facilitar la
selección de tuberías plásticas
según su aplicación, material y presión de diseño máxima (ver imagen
siguiente).
Modelo de emisor / Intercambiador / Circuito de suelo:
Están disponibles las opciones de la base de datos correspondiente. Cuando
inserte un nuevo elemento emisor térmico se inicializará con este modelo.
Altura manométrica sobre el vaso de expansión (m): Es
diferencia de altura entre la base del vaso de expansión y el elemento de la
instalación situado más elevado. Tiene importancia a la hora de calcular la
presión de llenado del depósito de expansión. También sirve para inicializar
la altura de la chimenea.
Presión de tarado de la válvula de seguridad (bar): Este
valor viene fijado por las máximas presiones que son capaces de aguantar los
equipos que forman parte del circuito hidráulico, como por ejemplo el cuerpo
de la caldera, el intercambiador de una enfriadora, etc… La presión de
tarado será aquella que en caso de alcanzarse provocará la apertura de la
válvula para dejar salir agua y evitar que la presión siga subiendo.
Concentración de anticongelante en el agua (%): Este
compuesto se añade al agua del circuito hidráulico para reducir su punto de
congelación y evitar la congelación del agua, lo que provocaría la rotura de
las tuberías. Los compuestos usados más comúnmente son el Glicol etilénico,
etilenglicol o propilenglicol. Es necesario conocer el porcentaje que se añade al agua ya
que varían sus propiedades físicas.
Temperatura ambiente interior (°C): Temperatura interior
de proyecto de los locales. Si hubiese varias, introduzca la que más se
repita ya que este valor sirve para inicializar los valores de cada elemento
de emisión térmica y tubería que se dibuje en la instalación.
Editar la selección (Alt+Entrar)
El funcionamiento de esta opción depende del estado del botón
(opción de menú
Resultados/Comprobar). Si está desactivado (no se muestra con un color
diferente al de la barra), el programa
muestra un cuadro de diálogo con las propiedades de las entidades
actualmente seleccionadas en el área de dibujo. En caso contrario, mostrará
un cuadro de diálogo con sus resultados.
Editar propiedades
Si el botón no se encuentra hundido, el programa mostrará un cuadro de
diálogo con las propiedades del elemento seleccionado. Si la selección está
compuesta por más de un elemento, y son de distinto tipo, el cuadro de
diálogo que aparece corresponde a la categoría a la que pertenece el primer
elemento seleccionado. Una vez validado el cuadro de diálogo, los datos
introducidos serán asociados a todos los elementos de la selección que
pertenecen a la misma categoría que el primero.
Resultados comprobar
Si el botón está hundido, el programa mostrará un cuadro de diálogo con
resultados de la entidad seleccionada. Si hay más de una entidad
seleccionada, el programa no podrá mostrar sus resultados.
En el caso de que no se haya realizado previamente el cálculo, o se haya
producido alguna modificación en la definición del proyecto, el programa
insistirá en que debe realizar el cálculo antes de seguir con el proceso de
obtención de resultados. Si acepta, tendrá lugar el proceso de cálculo, y
una vez acabado con éxito, aparecerá el cuadro de diálogo con los resultados
del elemento seleccionado.
Editar los accesorios
Esta opción está activa sólo cuando hay alguna entidad de tipo, Tubería,
seleccionada en el área de dibujo. Sirve para definir los accesorios de los
tramos de tuberías conectados directamente a un emisor (radiador, panel,
intercambiador o circuito de suelo). Por ejemplo, se puede definir el tramo
vertical de conexión entre las tuberías y el emisor, el número de codos
verticales intermedios,...
Esta opción no modifica las características de los tramos de tuberías que no
conectan directamente a ningún emisor térmico.
Durante el proceso de cálculo el programa detecta automáticamente las
longitudes reales de cada tramo y tiene en cuenta los cambios de dirección y los
acoplamientos en T para aplicar de forma conveniente las pérdidas de presión en
cada uno de estos accesorios. Por tanto esta opción se usa para identificar los
accesorios y los tramos de tubería verticales que no pueden ser detectados
automáticamente por el programa.
El cuadro de diálogo se divide en dos bloques, uno para emisores alimentados
a dos tubos y otro para los alimentados a un tubo. Rellene únicamente el
apartado relacionado con el tipo de emisor que esté presente en la instalación.
Emisores alimentados a dos tubos
Distancia tuberías de ida al emisor (m): Es el tramo de
tubería vertical que asciende (o desciende) desde la línea de tuberías de ida
hasta el emisor.
Distancia tuberías de retorno al emisor (m): Es el tramo de
tubería vertical que asciende (o desciende) desde la línea de tuberías de
retorno hasta el emisor.
Número de curvas a la entrada: Se trata de las curvas
verticales (no se ven en planta) que tiene que hacer la tubería de ida para
conectarse a la llave del emisor.
Número de curvas a la salida: Número de curvas verticales
que tiene que hacer la tubería de retorno para conectarse al emisor.
Emisores alimentados a un tubo
Distancia tuberías al emisor (m): Es la distancia vertical
desde las tuberías del anillo a la conexión de entrada al emisor.
Numero de curvas de conexión: Se trata de los cambios de
dirección verticales que tiene que dar la tubería para ir desde el anillo a la
conexión de entrada del emisor.
Cuando valide el cuadro de diálogo el programa recorrerá todas las tuberías
seleccionadas y si el tramo se conecta con un emisor, se incrementa
automáticamente su Número de codos verticales con el número de curvas definido
en los campos anteriores según sea entrada o salida.
Además se introduce una de las distancias anteriores (según sea entrada o
salida/ dos tubos o un tubo) en el campo Añadir longitud de la entidad tubería.
Este cuadro de diálogo, gestiona la copia y pegado de propiedades
de una entidad o entidades a otras de la misma categoría (en el
caso de no ser del mismo tipo la acción no tendrá ningún efecto, dado que
las propiedades serán de distinto tipo). Se pueden seleccionar todas las
propiedades o sólo aquellas que nos interesen.
Para utilizar esta opción basta con seleccionar
una entidad origen (de la que quiera copiar las propiedades) y a
continuación hacer clic en esta opción. Se abrirá el cuadro de diálogo,
Copiar propiedades, en el que podrá marcar las
propiedades que desea copiar. Tras aceptar este cuadro, las
propiedades seleccionadas quedarán asignadas a los
elementos que seleccione de forma puntual, mediante la selección con
ventana o utilizando la tecla Mayúsculas.
Es posible modificar el comportamiento del programa variando alguna de las
siguientes opciones:
Opciones de cálculo
Fórmula de pérdidas de carga: A escoger entre
Prandtl-Colebrook o Hazen-Williams. La primera es más exacta, aunque de
resolución más lenta que la segunda.
Criterios para el cálculo de diámetros de tuberías: Es
posible seleccionar uno de los dos criterios siguientes:
- Máxima pérdida de carga (mmca/m): Es la pérdida de carga máxima que se
permite por metro de tubería. Se suele tomar de 12 a 16 mmca por metro para
instalaciones de radiadores bitubo con tuberías de acero y alrededor de 45
mmca/m para instalaciones de radiadores monotubo con tuberías de cobre. En
instalaciones de climatización pueden llegarse a valores mucho más elevados,
cercanos a 100 mmca/m.
- Máxima velocidad en tuberías (m/s): Este campo sirve para limitar la
velocidad de circulación del agua por las tuberías. Cuanto menor sea la
velocidad permitida, se dimensionará el sistema con tuberías mayores pero el
sistema de bombeo requerirá una presión menor. Por el contrario, para
velocidades mayores las tuberías tendrán diámetros inferiores pero el equipo
de bombeo requerirá una presión mayor.
Modos de funcionamiento para el cálculo:
Este apartado nos permite definir los regímenes de funcionamiento para los que
se quiere calcular la instalación:
- Refrigeración potencias máximas admisibles. Cálculo realizado para las
potencias de refrigeración de cada equipo terminal sin aplicar los factores
de diversidad. Por tanto se obtendrá una potencia de producción térmica
superior a la máxima real y las tuberías principales aparecerán
sobredimensionadas.
- Refrigeración potencia máximo simultáneo. Cálculo realizado para las
potencias de refrigeración pero aplicado el factor de diversidad. Las
tuberías principales se calculan para los caudales simultáneos, mientras que
las tuberías finales hasta los emisores se calculan teniendo en cuenta en
cada caso la potencia máxima individual.
- Calefacción. Cálculo de diámetros realizado para las potencias de
calefacción sin aplicación de ningún factor de simultaneidad.
Veamos cómo aplicar estas opciones de cálculo a varios
tipos de instalaciones comunes:
Refrigeración con sistemas a dos tubos: Para el cálculo
de estos sistemas habría que marcar la opción 2 si se desea tener en cuenta los
factores de diversidad, o bien la opción 1 en caso contrario.
Climatización con sistemas a dos tubos: Para el cálculo
de sistemas a dos tubos habría que marcar las opciones 2 y 3. De esta forma el
programa realiza el cálculo de diámetros en cada uno de los dos casos y da por
bueno los mayores.
Climatización con sistemas a cuatro tubos: Para el
cálculo de sistemas a cuatro tubos habría que realizar el trazado de dos
sistemas de tuberías independientes en diferentes capas de cálculo. Para
calcular el circuito de agua fría activar sus capas correspondientes y calcular
diámetros utilizando la opción número 1 o bien la 2.
El cálculo del circuito de agua caliente se realiza
desactivando las capas correspondientes al circuito de agua fría y activando las
del agua caliente. A continuación ejecutar el cálculo de diámetros pero
utilizando la opción de cálculo número 3.
Otros parámetros de cálculo que se pueden modificar son:
Variación admisible en la potencia de emisores (%): Permite al
programa escoger un tamaño de emisor (número de elementos en radiadores o
longitud en paneles) cuya potencia sea lo más próxima posible al que se ha
dado como dato. Con esto se evita que se pase a un escalón superior simplemente
por unos pocos vatios y da la opción al programa a escoger uno de potencia algo
menor.
Aumento de la potencia de la caldera por inercia: Es un coeficiente de seguridad
para tener en cuenta factores que no se aplican al cálculo. Suele tomarse un
valor comprendido entre 1,0 y 1,2.
Coeficiente de seguridad pérdidas en tuberías.
Número máximo de ciclos de cálculo: La resolución matemática
del sistema de ecuaciones lineales que representa el comportamiento hidráulico
del sistema se realiza de forma iterativa, convergiendo por lo general en pocos
ciclos. Este campo da la posibilidad de limitar el número de ciclos permitidos
en cada proceso de cálculo.
Existen situaciones en las que desequilibrios de la red (grandes diferencias
entre los diámetros interiores de tuberías consecutivas) o el uso de un número
elevado de válvulas reductoras o de retención provocan convergencias muy lentas.
En estos casos puede ser conveniente permitir un número mayor de ciclos.
Opciones generales
Opciones de selección automática
En esta página del cuadro de Opciones Generales se configura el modo en que
el programa efectúa la selección automática de emisores y calderas durante el
cálculo de la instalación.
Emisores: La selección automática consiste en escoger un
emisor que en las condiciones de proyecto emita la potencia requerida y quepa en
un espacio con las dimensiones que se le han impuesto. Se realiza de la
siguiente forma:
- Se prueban exclusivamente los emisores de la base de datos cuyo campo
Marca y Modelo contenga el texto que se introduzca en este campo. Por
ejemplo: Si el texto es "Roca Clásico", se prueban los emisores cuyo campo
Marca y Modelo comience por "Roca Clásico". No se tienen en cuenta
mayúsculas ni minúsculas.
- El orden de prueba es el siguiente: Panel simple, panel simple
convector, panel doble convector y radiador, aunque sólo se comprueban los
grupos que están marcados en este cuadro de diálogo.
- Dentro de cada grupo anterior se sigue el orden de menor a mayor
potencia de emisión.
Generadores: Del mismo modo que en el caso anterior, la
selección se restringe al grupo de generadores de la base de datos cuyo campo
Marca y Modelo comience por el texto dado en el campo Marca/Modelo. Además, se
exige que el combustible sea el mismo que se imponga en la lista desplegable
situada a continuación.
Opciones de generación automática de descripciones
Estas opciones se aplican a la edición global de propiedades de los
elementos y son:
Añadir a la descripción la numeración de nudos: Esta opción
sirve para incluir en la descripción de cada entidad una etiqueta del tipo:
[ni-nj]
Donde: ni es el número de nudo inicial, y nj es el número del nudo final.
Actúa en todas las entidades del dibujo y no tendrá efecto hasta que no se
ejecute el cálculo de la instalación. Por ejemplo, si la descripción de una
tubería es Montante, comienza en el nudo 32 y finaliza en el 45, su descripción
se transformará a: Montante [32-45].
Sólo para entidades de tipo tuberías: Esta opción es
complementaria de la anterior y sirve para restringirla sólo a las entidades de
tipo tubería que haya en el área de dibujo.
Eliminar las antiguas descripciones y conservar sólo la numeración:
Esta opción funciona de forma conjunta a la primera y actúa de forma que además
de añadir la numeración de nudos, elimina cualquier otro texto que hubiera
definido con anterioridad. Continuando con el ejemplo de la tubería anterior, el
resultado de marcar esta opción daría lugar a una tubería con descripción:
[32-45].
Para instalaciones de calefacción por suelo radiante el menú Datos/Opciones... muestra el cuadro
de diálogo de “Opciones generales” con esta nueva solapa. Esta pestaña permite
indicar las densidades de flujo térmico máximas y mínimas para todos los
circuitos de suelo del proyecto (excepto las zonas periféricas), e indicar el
origen de los datos de temperatura interior.
Forzar densidad de flujo máxima (W/m2): Permite
limitar el valor de la densidad de flujo térmico a un valor máximo para todos los circuitos de suelo
del proyecto de forma general. De este modo se puede limitar el flujo a
un valor próximo al máximo
teórico de 100 W/m2. Esta condición de flujo máximo no se aplica para
circuitos de tipo “Zona periférica”, ya que pueden aportar flujos de hasta 175 W/m2.
Forzar densidad de flujo mínima (W/m2): Permite
indicar el valor de la densidad de flujo térmico mínima para todos los circuitos de suelo
del proyecto de forma general. De este modo se puede limitar el flujo a
un valor próximo al mínimo ya que en
instalaciones con diferencias de emisión muy grandes hay más problemas para
encontrar una solución adecuada.
En las propiedades de cada Circuito de suelo se podrá Forzar el valor de la
densidad de flujo térmico, prevaleciendo sobre los valores generales del
proyecto.
Origen de datos: El origen de datos de temperatura hace
referencia al valor de temperatura interior que se tendrá en cuenta para el
cálculo de la emisión en los circuitos de suelo. O bien se utiliza la temperatura
asociada al tipo de uso (permanencia, baño o zona periférica), o bien se utiliza
la temperatura indicada en cada zona.
- Temperatura interior nominal según tipo de uso UNE-EN 1264:
En este caso, el programa tomará 20°C para lugares de permanencia y zonas
periféricas, y 24°C para cuartos de baño.
- Temperatura ambiente definida en las propiedades de zona:
La opción alternativa toma la temperatura asignada a la zona en la que se
encuentra el circuito de suelo.
Copyright © iMventa Ingenieros. Todos los derechos reservados.
