Datos Generales

Esta opción es accesible desde el menú Datos.

El cuadro de Datos Generales permite definir una serie de características generales del proyecto. Las opciones que contiene son numerosas, y por tanto, su contenido está agrupado en solapas:

Solapa "Datos Generales"

• Tensión de servicio (kV): Distancia mínima al terreno (m): La mínima distancia reglamentaria es de 6’0 metros, aunque dependiendo de la tensión de servicio y del uso del terreno por donde transcurra la línea deberá tener alturas mayores. Dado que el replanteo se realiza con curvas catenarias provisionales, conviene tomar una distancia al terreno algo mayor a la deseada en previsión de los reajustes posteriores.
• Altura útil del apoyo (m): Esta será la altura útil inicial de los apoyos y en función de ella se seleccionará una altura nominal adecuada. Una vez realizado el tendido de la línea es posible modificar la altura útil de apoyos de forma individualizada.
• Vano de cálculo (m): Es la distancia entre dos apoyos consecutivos máxima que se prevé que aparecerá en la línea. Este dato se usa para calcular la constante de la curva catenaria que se usará en el replanteo provisional de apoyos.
• Desnivel del vano de cálculo (m): Es la diferencia de alturas entre dos apoyos consecutivos máxima que se prevé que aparecerá en la línea. Este dato se usa para calcular la constante de la curva catenaria que se usará en el replanteo provisional de apoyos.
• Naturaleza y tipo del terreno. Las listas desplegables contienen los terrenos definidos en la base de datos de “Tipos de terreno”. Para definir un nuevo tipo no presente en la lista, ejecute la opción de menú Archivo/Bases de datos/Terrenos....
• Tipo de apoyo: Es el modelo que se asignará a todos los apoyos de la línea en el momento en que se van añadiendo al perfil, aunque después es posible cambiar el modelo de forma individualizada.
• Tipo de cruceta: Es el modelo de cruceta que se asignará a todos los apoyos de la línea en el momento en que se van añadiendo al perfil. Una vez creado el apoyo es posible cambiar el modelo de forma individualizada.
• Tipo de cable: Es el modelo de cable que se asignará a todos los tramos de la línea. Una vez dibujado el trazado es posible cambiarlo de forma individualizada.
• Tipo de aislador: Es el modelo de aislador que se asignará a todos los apoyos de la línea en el momento en que se van añadiendo al perfil, aunque después es posible cambiar el modelo de forma individualizada. Temas relacionados: Parámetros de diseño Condiciones ambientales.

Solapa "Parámetros de diseño"

• Valor EDS: El E.D.S. (Every Day Stress) es la tensión a la que está sometido el cable a una temperatura determinada, sin sobrecargas y dada en tanto por ciento respecto de la carga de rotura, a la que se considera que no se produzcan efectos vibratorios (tense al límite estático-dinámico).
• El nuevo reglamento fija las condiciones para evitar los fenómenos antivibratorios, indicando 22 como valor máximo del EDS cuando se utilizan antivibradores y 15 en caso contrario.
• Temperatura para EDS (ºC): Temperatura para la que se ha dado el valor del E.D.S..
• Coeficiente de seguridad de tracción de cables: El tendido del conductor se realiza aplicándole una tracción que en ningún caso podrá estar próxima a su carga de rotura. Este coeficiente reglamentariamente será como mínimo de 2,5.
• Coeficiente de seguridad de tracción de aisladores: El programa comprueba que la relación entre la carga de rotura de las cadenas de aisladores y la tracción máxima a que están sometidas, sea inferior a este coeficiente.
• Coeficiente de seguridad al vuelco de cimentaciones: Este coeficiente relaciona el momento estabilizador que proporciona la cimentación con los momentos de vuelco provocados por los esfuerzos horizontales en cabeza del apoyo y por el viento sobre su superficie.
• Emplear hipótesis especial (hielo más viento). Si se marca esta casilla el programa tendrá en cuenta una nueva hipótesis en las zonas B y C, que contempla la acción del viento sobre el conductor, en el que se considera formado un manguito de hielo. Se comprobará que la tensión horizontal resultante no es superior a la adoptada, y en caso contrario se tomará esta hipótesis como base para obtener las condiciones iniciales de cálculo.
• Prescindir de la 4ª hipótesis. Según el apdo. 3.5.3 de la ITC-LAT-07, es posible prescindir de la 4ª hipótesis en el cálculo mecánico de apoyos si se cumplen las siguientes condiciones: En las líneas de segunda y tercera categoría, en los apoyos de alineación y de ángulo con conductores de carga de rotura inferior a 6.600 kilogramos, se puede prescindir de la consideración de la cuarta hipótesis, cuando en la línea se verifiquen simultáneamente las siguientes condiciones:
  • Que los conductores y cables de tierra tengan un coeficiente de seguridad de 3 como mínimo.
  • Que el coeficiente de seguridad de los apoyos y cimentaciones en la hipótesis tercera sea el correspondiente a las hipótesis normales.
  • Que se instalen apoyos de anclaje cada 3 kilómetros como máximo.
• En el proceso final de cálculo, el programa comprueba si se han cumplido estas condiciones, y en caso contrario mostrará un mensaje advirtiendo que no es posible hacer esta simplificación.

Solapa "Condiciones ambientales"

• Velocidad máxima del viento (km/h): Cuando toma un valor superior a 120 km/h se multiplican las sobrecargas de viento por el valor (V/120)² según el apartado 3.1 del RAT2008.
• Temperatura máxima (Cº): Aunque la temperatura más alta que el Reglamento impone es de 50°C, es posible, en casos excepcionales considerar otros valores superiores, siempre que se justifique su posible aparición.
• Densidad del hielo (gr/cm): En caso de emplear la hipótesis especial que combina hielo y viento en las zonas B y C, este valor sirve para calcular el diámetro del manguito de hielo que se forma alrededor del cable, y que afecta a la presión del viento.

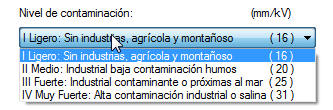

• Nivel de contaminación (mm/kV): Este valor sirve para especificar el nivel de aislamiento deseado en la línea, que dependerá de las condiciones ambientales de la zona por la que pase. Los valores van desde 16 cm/kV de las zonas forestales y agrícolas, hasta los 31 mm/kV de las zonas maríotimas muy contaminadas.
•
• Cuanto mayor sea el nivel de aislamiento, la cadena de aisladores estará compuesta por un mayor número de elementos.
• La línea atraviesa explotaciones ganaderas cercadas o explotaciones agrícolas: cuando se activa esta casilla, la altura mínima al terreno se eleva hasta los 7,0 m.

Solapa "Descripción general"

Esta solapa contiene diversos cuadros de texto donde debe escribir una serie de datos generales del proyecto (titular, emplazamiento, objeto, etc.). Estos datos se piden para la elaboración de la memoria.
