Propiedades de los apoyos.

Contenido.

• Acceso.
• Descripción.

---

Ocultar todo Mostrar todo

---

Acceso.

Descripción.

El cuadro de diálogo de Propiedades del apoyo contiene las siguientes opciones:

• Descripción: Es la referencia con que aparecerá rotulado el apoyo en los planos y con la que se hará referencia a él en las memorias. El programa genera automáticamente una numeración correlativa para los apoyos y la va actualizando a medida que se modifica el tendido de la línea. No obstante es posible indicar al programa que no cambie las descripciones para permitir hacerlo manualmente. Esto se consigue deshabilitando la opción disponible desde el cuadro de diálogo Datos/Opciones.
• Altura útil (m): Es la altura útil o la distancia entre la superficie del terreno y el punto de fijación del conductor inferior. El programa seleccionará un apoyo cuya altura nominal sea suficiente para que una vez descontada la profundidad de empotramiento, la altura útil sea superior a la indicada.
• Coeficiente de seguridad al vuelco: coeficiente de seguridad aplicable a la comprobación de vuelco de la cimentación. Este coeficiente determina la relación mínima entre el momento estabilizador y el momento de vuelco.
• Seguridad reforzada: esta casilla identifica al apoyo como de seguridad reforzada, lo que se traduce en la utilización de un coeficiente de mayoración de los esfuerzos de 1,25.

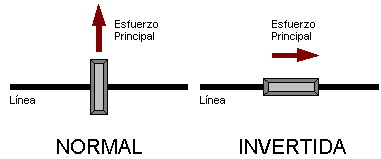

• Posición invertida: Hay modelos de apoyos cuya sección transversal no es cuadrada, sino rectangular, por lo tanto tienen dos caras con diferentes resistencias. Este es el caso de los apoyos de hormigón vibrado y los de chapa metálica. Para apoyos con diferentes resistencias respecto de sus dos caras es posible elegir entre la posición:
•
• Normal: La mayor resistencia se ofrece en el sentido perpendicular a la línea.
• Invertida: La mayor resistencia se ofrece en el sentido de la línea.
• Anclaje: En un apoyo de alineación habitual el conductor se fija mediante una cadena de aisladores de suspensión que le permite pequeños desplazamientos, con lo que se compensan las diferencias de tiro provocadas por la desigualdad de longitud y desnivel de los vanos contiguos. Un apoyo de alineación o ángulo con propiedad de Anclaje es aquel cuya cadena de aisladores es de tipo amarre (con lo que el conductor no es móvil y éste queda unido rígidamente al apoyo, evitándose cualquier desplazamiento) y además está calculado para resistir los esfuerzos longitudinales y proporcionar puntos firmes en la línea. Un apoyo de Anclaje implica el final de un vano de regulación y el comienzo de otro.
• Cadenas de amarre: aplicable a apoyos de alineación y ángulo, indica la presencia de cadenas de amarre, sin considerar el apoyo de tipo anclaje. Por tanto, estos apoyos no estarán calculados para resistir los esfuerzos longitudinales. Las cadenas de amarre en apoyos de alineación y ángulos se utilizan para evitar la desviación de las cadenas de aisladores.
Serie/Fabricante: La lista desplegable contiene las series de apoyos que están disponibles en la Base de Datos de Apoyos. Cada serie de apoyos contiene modelos para distintas alturas y esfuerzos en punta nominales. Inicialmente la base de datos contiene series de apoyos de hormigón vibrado, chapa metálica, metálicos de celosías y de presillas.
Forzar modelo: Este campo sirve para forzar la utilización un determinado modelo de apoyo. Para activarla habrá que hacer clic sobre la casilla y escoger uno de los modelos de apoyo existentes. Esta lista desplegable contiene los apoyos disponibles para la serie seleccionada anteriormente. Cuando se fuerza el uso de un determinado modelo, el programa no realiza ninguna operación de selección durante el proceso de cálculo, sólo comprueba si el apoyo especificado es válido en cuanto a altura útil y resistencia. También calculará la cimentación necesaria para que el coeficiente de seguridad al vuelco sea superior al introducido en Datos/Generales.
