Esta base de datos sirve para almacenar los datos geométricos, hidráulicos y de rendimiento de modelos comerciales de captadores solares planos de baja temperatura. Inicialmente y como muestra contiene los datos relativos a varios modelos comercializados en España, aunque es posible introducir cualquier otro siempre que se cuente con suficiente documentación técnica.
Campos del cuadro de diálogo:

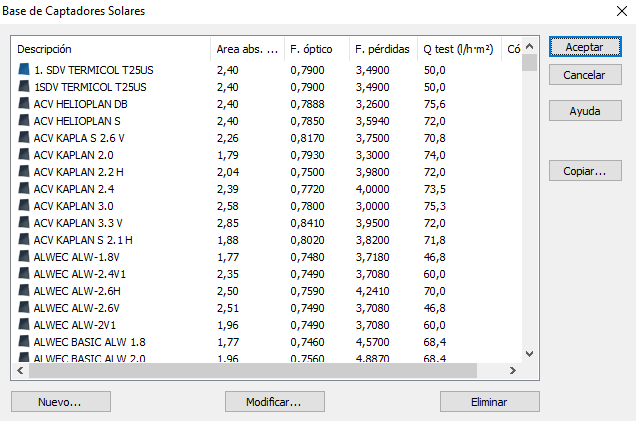

Lista de captadores solares: Consiste en una lista que presenta todos los modelos disponibles en la base de datos, mostrando la descripción, área del adsorbedor y presión máxima de trabajo. La base de datos está almacenada en un fichero de nombre CaptadoresSolares.srl, ubicado en el directorio de instalación del programa.
Es posible ordenar los registros realizando un clic de ratón sobre el encabezado de cualquiera de las columnas de la lista.
Botón Nuevo: Permite añadir un nuevo modelo a la lista. Para ello, muestra el cuadro de diálogo Edición de un modelo de captador solar, en el que podemos añadir los datos geométricos, hidráulicos y de rendimiento del nuevo modelo.
Botón Modificar: A través del cuadro de diálogo Edición de un modelo de captador solar, es posible modificar los datos del modelo seleccionado actualmente en la lista. También se puede realizar la misma acción efectuando un doble clic sobre el registro deseado.
Botón Copiar: Este botón permite crear un nuevo registro partiendo de los datos de otro ya existente.
Botón Eliminar: Elimina el modelo actualmente seleccionado en la lista, no sin antes aparecer un mensaje de confirmación.
Botón Aceptar: Completa todas las modificaciones realizadas.
Botón Cancelar: Cancela todas las modificaciones realizadas en la lista.
Botón Ayuda: Muestra este texto de ayuda

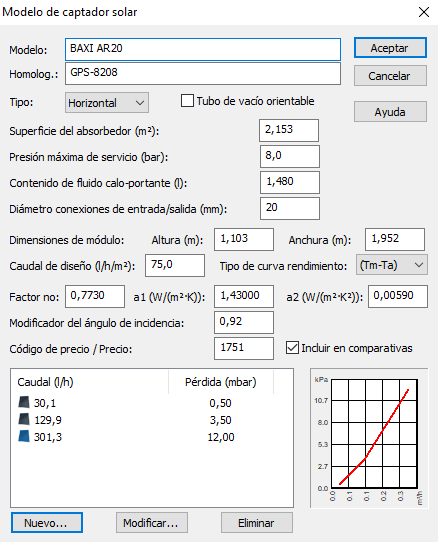

El cuadro de diálogo para la definición de datos del captador solar contiene los siguientes campos:
Modelo: Marca, modelo, referencia, etc.
Tipo: Dos opciones según su posición de instalación: Horizontal o Vertical.
Homologación: Campo disponible para introducir la contraseña de homologación para que aparezca reseñada en la memoria del proyecto. No es obligatorio introducir este parámetro.
Tubo de vacío: Marcar esta opción en caso de que el captador solar tenga esta tipología.
Superficie del absorbedor (m²): Superficie del elemento absorbente que queda expuesta a la radiación solar.
Presión máxima de servicio (bar): Máxima presión de trabajo para que no se produzca deterioro del equipo.
Contenido de fluido calo-portante (l): Volumen del fluido térmico contenido en el interior del captador solar, en litros.
Diámetro conexiones entrada/Salida (mm): Diámetro interno de las piezas para efectuar las conexiones de entrada y salida al captador.
Dimensiones del módulo Altura / Anchura (mm): Medidas exteriores de la carcasa.
Caudal de diseño (l/h/m²): Caudal de fluido térmico para el que se han obtenido las curvas de rendimiento.
Modificador del ángulo de incidencia: Valores comprendidos entre 0,96 para captadores de simple cubierta, 0,94 para los de doble cubierta, o bien valores superiores a 1,00 para captadores de tubos de vacío.
Tipo de curva de rendimiento: El fabricante puede expresar el rendimiento del captador en base a tres tipos de ecuaciones, según cual sea la diferencia de temperaturas que utilice en la expresión:
Recta lineal en función de la temperatura de entrada h = FR(t·a) – FRUL·(Te-Ta)/IT:
Factor óptico: Coeficiente que mide la eficiencia óptica, también denominado FR(t·a) y medido en W/m²·K
Factor de pérdidas: Representa las pérdidas térmicas por transmisión. En algunos catálogos aparece como FR·UL (W/m²·K).
Curva de rendimiento de segundo grado en función de la temperatura media h = ho- a1·T*- a2·T*2 siendo T* = (Tm-Ta) /IT:
Factor ho: Término independiente (adimensional).
Factor a1: Término de primer orden en (Tm-Ta)/IT, en W/m²·K.
Factor a2: Término de segundo orden en (Tm-Ta)/IT, en W/m²·K².
Ecuación similar a la primera pero para la temperatura de salida (Ts-Ta) /IT:
Factor óptico: Coeficiente que tiene en cuenta las ganancias de energía en W/m²·K.
Factor de pérdidas: Factor de pérdidas térmicas por falta de aislamiento en W/m²·K.
Siendo:
Curva de pérdidas de presión: Esta lista puede contener uno o varios registros mediante los que se define el comportamiento hidráulico del captador, indicando para cada caudal las pérdidas de carga que se producen.
Incluir en comparativas: Sólo los modelos de captadores marcados con esta opción aparecerán en la selección de modelos de la opción Resultados->Comparativa de captadores.
Código de precio/Precio: Precio del captador utilizado en las comparativas para determinar la productividad anual de la instalación.
Para añadir o modificar un punto de la curva de pérdidas utilice los botones Nuevo o Editar respectivamente, y rellene el cuadro de diálogo Curva de pérdidas de carga en el captador solar. Debemos insertar tres puntos para que el programa determine la curva completa.
Este cuadro de diálogo permite introducir o modificar un punto de la curva Pérdida de Presión/Caudal que caracteriza el funcionamiento hidráulico del captador solar.
Cada punto está definido por los siguientes parámetros:
Caudal de agua (l/h): Caudal total que atraviesa el captador solar.
Pérdida de carga interna (mbar): Diferencia de presión entre la entrada y la salida.
Recordamos que deberemos insertar tres puntos para que el programa determine la curva completa
de pérdidas de carga en este captador.
