Esta base de datos sirve para almacenar los datos hidráulicos de distintos modelos de bombas y circuladores, cada uno de ellos con su curva característica caudal-presión. Durante la edición de datos de un elemento circulador, debemos elegir el modelo para que en la fase de cálculo “Simulación de curva característica”, calcule el punto de funcionamiento real de la instalación.
Campos del cuadro de diálogo:

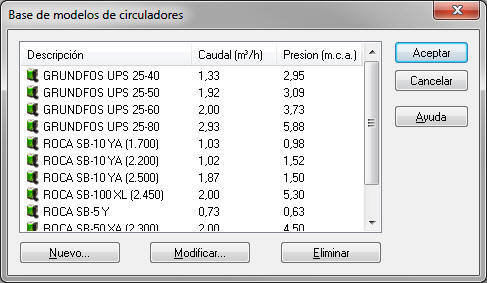

Lista de modelos: Consiste en una lista que presenta todos los modelos de circuladores disponibles en la base de datos, mostrando su nombre, su caudal y la presión del punto nominal de funcionamiento de cada uno. La base de datos está almacenada en un fichero de nombre Circuladores.srl.
Es posible ordenar los registros realizando un clic de ratón sobre el encabezado de cualquiera de las columnas de la lista.
Botón Nuevo: Permite añadir un nuevo modelo a la lista. Para ello, muestra el cuadro de diálogo Modelo de circulador, en el que podemos añadir los parámetros que definen el comportamiento del nuevo modelo.
Botón Modificar: Permite modificar el modelo de circulador seleccionado actualmente en la lista. Para ello, muestra el cuadro de diálogo Modelo de circulador, en el que podemos cambiar los parámetros del modelo.
Botón Eliminar: Elimina el modelo actualmente seleccionado en la lista, no sin antes aparecer un mensaje de confirmación.
Botón Aceptar: Completa todas las modificaciones realizadas a los modelos.
Botón Cancelar: Cancela todas las modificaciones realizadas en la lista de modelos.
Botón Ayuda: Muestra este texto de ayuda

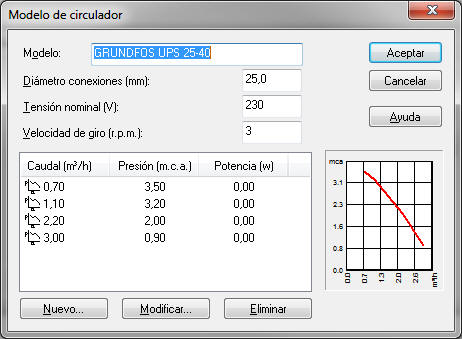

Cuadro de diálogo que permite introducir o modificar las principales características hidráulicas de un modelo de circulador o bomba aceleradora.
Campos del cuadro de diálogo:
Modelo: Este texto puede estar formado por varios identificadores, como la marca, el modelo, la serie, las dimensiones, etc. (p.e. GRUNDFOS UPS 25-40). Será la referencia con la que el modelo aparecerá en las listas de selección.
Diámetro conexiones (mm): Diámetro de las tuberías que se pueden conectar al circulador.
Tensión nominal (V): Tensión eléctrica de funcionamiento en voltios.
Velocidad de giro (r.p.m.): Velocidad de giro para la que se dan los datos siguientes de la curva característica.
Normalmente un modelo cubre varias velocidades de giro. Para tenerlas en cuenta se pueden introducir cada una de ellas en un registro independiente.
Curva característica Presión-Caudal. Esta curva se define mediante varios puntos en el que cada uno indica la presión disponible para un caudal de agua determinado.
Es conveniente introducir al menos tres puntos para que el programa pueda interpolar puntos intermedios con una precisión tolerable.
Uno de los puntos debe ser el punto nominal de funcionamiento, ya que suele ser el de mayor rendimiento del circulador.
Para definir un punto de la curva pulse el botón Nuevo. Para modificar los datos del punto seleccionado utilice el botón Modificar y para borrar un ítem de la lista selecciónelo y pulse el botón eliminar.
Cuando defina los datos de un punto aparecerá el cuadro de diálogo Elemento de la curva Característica de un circulador.

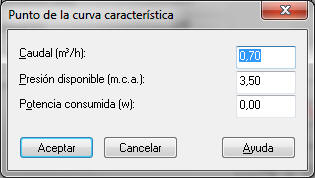

Este cuadro de diálogo se utiliza para definir un punto de la curva característica Presión-Caudal de un circulador. Los campos que contiene son los siguientes:
Caudal de agua (m³/h): Caudal para el que se determina la presión disponible.
Presión disponible (mca): Altura manométrica que es capaz de suministrar la bomba circuladora cuando descarga el caudal dado anteriormente.
Potencia consumida (w): Potencia eléctrica que se consume durante el funcionamiento descrito en los campos anteriores.
