Esta base de datos sirve para almacenar los datos de distintos modelos de depósitos acumuladores e interacumuladores. Durante la fase de diseño y cálculo de la instalación se da la posibilidad de seleccionar un modelo lo que va a determinar el tipo de acumulación e intercambio y la serie de capacidades disponibles.
Campos del cuadro de diálogo:

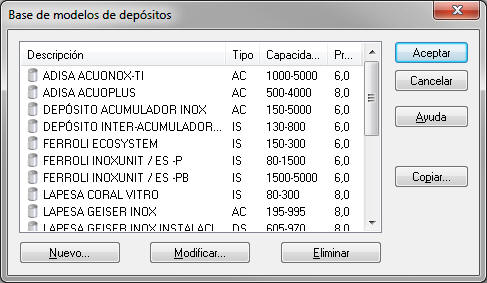

Lista de modelos: Consiste en una lista que presenta todos los modelos de depósitos disponibles en la base de datos, mostrando su nombre, su tipo, capacidad y la presión máxima de trabajo de cada uno. La base de datos está almacenada en un fichero de nombre Depósitos.srl.
Es posible ordenar los registros realizando un clic de ratón sobre el encabezado de cualquiera de las columnas de la lista.
Botón Nuevo: Permite añadir un nuevo modelo a la lista. Para ello, muestra el cuadro de diálogo Modelo de depósito-Interacumulador, en el que podemos añadir los parámetros que definen el comportamiento del nuevo modelo.
Botón Modificar: Permite modificar las características del modelo de depósito seleccionado actualmente en la lista. Para ello, muestra el cuadro de diálogo Dimensiones del depósito-Interacumulador, en el que podemos cambiar los parámetros del modelo.
Botón Eliminar: Elimina el modelo actualmente seleccionado en la lista, no sin antes aparecer un mensaje de confirmación.
Botón Aceptar: Completa todas las modificaciones realizadas a los modelos.
Botón Cancelar: Cancela todas las modificaciones realizadas en la lista de modelos.
Botón Ayuda: Muestra este texto de ayuda

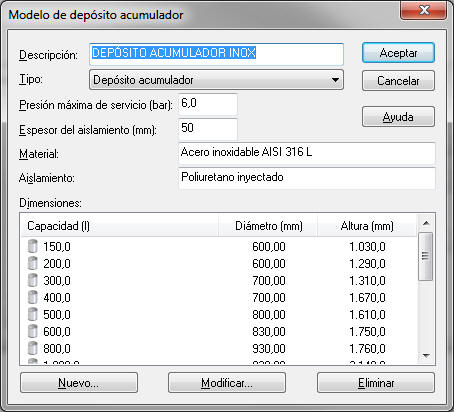

Descripción: Este texto puede estar formado por varios identificadores, como la marca, el modelo, la serie, las dimensiones, etc. (p.e. ESTANDAR ACERO INOXIDABLE V-500). Será la referencia con la que el modelo aparecerá en las listas de selección.
Tipo: El programa STwin contempla cuatro tipos:
Presión máxima de servicio (bar): Máxima presión de trabajo a la que puede someterse el sistema (depósito e intercambiador).
Espesor del aislamiento (mm): Espesor medio del aislamiento térmico que rodea al depósito.
Material: Material o conjunto de materiales y sus tratamientos superficiales con el que está fabricado el recipiente.
Aislamiento: Materiales que componen el aislamiento térmico exterior.
Dimensiones: Lista de dimensiones y capacidades disponibles para esta serie de depósitos.

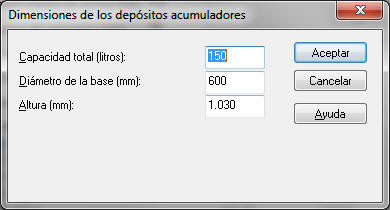

Este cuadro de diálogo se utiliza para definir las características y dimensiones de un elemento de la base de datos de depósitos/Interacumuladores. Los campos que contiene son los siguientes:
Capacidad total (litros): Volumen de acumulación en litros.
Diámetro de la base (mm): Dimensión de la base en milímetros.
Altura (mm): Altura del depósito en milímetros.
Para interacumuladores de doble pared o de serpentín:
Superficie de intercambio (m²): Superficie total del sistema de intercambio en metros cuadrados.
Máximas pérdidas de carga (mca): Pérdidas de presión máximas para caudales nominales a través del intercambiador, en metros de columna de agua.
Volumen del circuito primario (litros): Volumen del fluido térmico que ocupa el sistema de intercambio en litros.
Para modelos con doble depósito (serpentín y doble pared):
Capacidad depósito externo (litros): Volumen del depósito primario o externo en litros.
