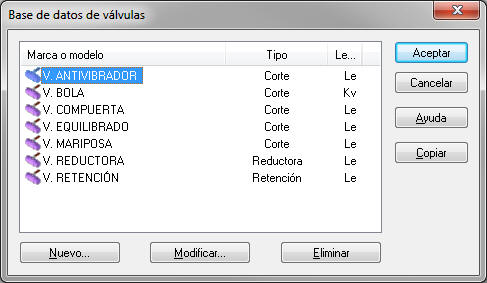

Esta base de datos sirve para almacenar distintas series de válvulas, cada una de ellas con su lista de diámetros comerciales. Durante la edición de datos de una válvula, debemos elegir la serie donde queremos que, en la fase de cálculo, STwin seleccione el diámetro nominal más adecuado.
Campos del cuadro de diálogo:
Lista de series: Consiste en una lista que presenta todas las series de válvulas disponibles en la base de datos, mostrando nombre, tipo y relación L/D de cada una. La base de datos está almacenada en un fichero de nombre Valvulas.srl, ubicado en el directorio común de las aplicaciones de iMventa Ingenieros (donde se instaló Componentes Comunes). Esto hace que estas series de válvulas sean utilizadas por distintos programas de instalaciones de iMventa Ingenieros, compartiendo tal información.
Es posible ordenar los registros realizando un clic de ratón sobre el encabezado de cualquiera de las columnas de la lista.
Botón Nuevo: Permite añadir una nueva serie a la lista. Para ello, muestra el cuadro de diálogo Mantenimiento de la base de válvulas, en el que podemos añadir los datos y diámetros de la nueva serie.
Botón Modificar: Permite modificar la serie de válvulas seleccionada actualmente en la lista. Para ello, muestra el cuadro de diálogo Mantenimiento de la base de válvulas, en el que podemos añadir, modificar o eliminar los datos y diámetros de la serie.
Botón Eliminar: Elimina la serie actualmente seleccionada en la lista, no sin antes aparecer un mensaje de confirmación.
Botón Aceptar: Completa todas las modificaciones realizadas a las series.
Botón Cancelar: Cancela todas las modificaciones realizadas en la lista de series.
Botón Ayuda: Muestra este texto de ayuda

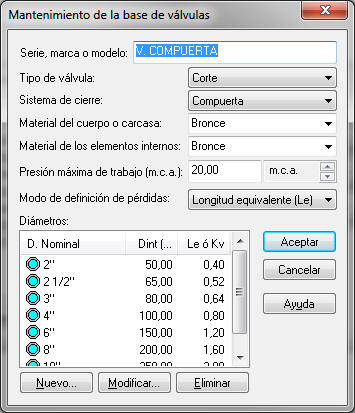

Consiste en un cuadro de diálogo que permite manipular los diámetros y características de una serie de válvulas. Se accede a él al modificar una serie válvulas existente, o introducir una nueva desde el cuadro de diálogo Series de válvulas, accesible mediante la opción de menú Archivo/Bases de datos/Series de válvulas….
Campos del cuadro de diálogo:
Serie, marca o modelo: Esta campo consiste en una casilla de edición que permite introducir el nombre que identificará a la serie. Será el nombre que aparecerá en la lista desplegable cuando tengamos que seleccionar una serie al editar los datos de una válvula insertada en el dibujo.
Tipo de válvula: Lista desplegable que permite seleccionar el tipo de válvula de la serie que vamos a introducir. Para ello, podemos elegir entre los tres tipos siguientes: válvulas de corte, válvulas de retención, ó válvulas reductoras de presión. Este dato permitirá el filtrado de los elementos de esta base, pues cuando tengamos que seleccionar la serie al editar una válvula de corte en el dibujo, sólo aparecerán en la lista desplegable todas las series compuestas por válvulas de corte. Igual pasará con las válvulas de retención y las reductoras de presión.
Sistema de cierre: Lista desplegable que permite seleccionar el sistema de cierre de las válvulas pertenecientes a la serie que estamos introduciendo. El contenido de la lista variará en función del tipo de válvula seleccionado en el campo anterior. No obstante, si el tipo de válvula lo hemos seleccionado como reductora de presión, este campo aparecerá deshabilitado.
Material del cuerpo o carcasa: Lista desplegable, y editable que permite seleccionar o escribir el material que compone el cuerpo o carcasa de las válvulas pertenecientes a la serie que estamos introduciendo.
Material de los elementos internos: Lista desplegable, y editable que permite seleccionar o escribir el material que componen los elementos internos de las válvulas pertenecientes a la serie que estamos introduciendo. Este material determina el coeficiente de Hazen-Williams usado en el cálculo de las pérdidas de carga por fricción:
Presión máxima de trabajo. Consiste en una caja de edición que permite introducir la presión máxima de trabajo de las válvulas pertenecientes a la serie que estamos definiendo. La unidad de presión podemos seleccionarla en el control que aparece a la derecha. Mediante el accionamiento de las flechas, podremos elegir entre metros de columna de agua (m.c.a.), Kilos por centímetro cuadrado (Kg/cm²), y atmósferas (Atm.). El valor de presión será tomado en las unidades que indique este control.
Modelo de definición de pérdidas: Existen dos posibilidaddes de definición de las pérdidas de carga localizadas que producen las válvulas:
Diámetros: Campo en el que se representan los diámetros que componen la serie. Para cada uno, se especifican los siguientes datos:
Cuando el programa realice el cálculo de la instalación, buscará en esta lista el diámetro más adecuado a las características de cada válvula que encuentre.
Podemos añadir nuevos diámetros, modificar los existentes o eliminarlos mediante los botones que aparecen en la parte inferior de la lista. Es posible ordenar los registros realizando un clic de ratón sobre el encabezado de cualquiera de las columnas de la lista.
Botón Nuevo: Permite añadir un nuevo diámetro a la serie. Para ello, aparece el cuadro de diálogo Características de la válvula, en el que hemos de introducir diámetro nominal e interior y la longitud equivalente.
Botón Modificar: Permite modificar el diámetro actualmente seleccionado en la lista. Para ello, aparece el cuadro de diálogo Características de la válvula, en el que podemos modificar los valores actuales del diámetro.
Botón Eliminar: Permite eliminar de la serie el diámetro actualmente seleccionado en la lista.
Botón Aceptar: Valida todas las modificaciones realizadas a la serie, almacenando sus datos temporalmente, pues para que estos se almacenen finalmente, habrá que validar de igual forma el cuadro de diálogo Series de válvulas.
Botón Cancelar: Cancela todas las modificaciones realizadas sobre la serie.
Botón Ayuda: Muestra este texto de ayuda.
Cuadro de diálogo que permite introducir o modificar las características principales de un diámetro perteneciente a una serie de válvulas determinada.
Campos del cuadro de diálogo:
Diámetro Nominal: Diámetro nominal de la válvula, es decir, su denominación.
Diámetro interior (mm): Diámetro interior, en milímetros.
Longitud equivalente (m) ó Constante Kv: Es la longitud equivalente a tubo recto de igual material y diámetro interior que provoca las mismas pérdidas de carga por fricción que la válvula, o bien la constante Kv según la ecuación Q = Kv·(DP)^½ dónde Q es el caudal que atraviesa la válvula y DP es la caída de presión.
