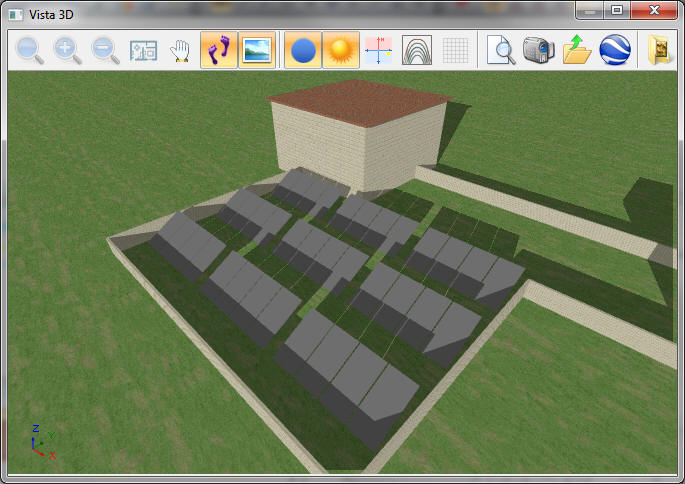

Esta opción permite visualizar una representación tridimensional del campo de captadores solares y de los obstáculos que se hayan definido alrededor.
En el apartado Insertar - Obstáculo se describe cómo definir elementos que provocan sombra.
Esta visualización incluye la representación de las sombras que todos los objetos arrojan entre sí, para el instante que se defina en la barra de herramientas flotante. Se trata de una potente herramienta para el estudio de sombras ya que permite buscar la localización idónea para el campo de captadores solares, previendo las sombras que va a recibir a lo largo del año.
La pantalla de visualización aparece junto a una barra flotante titulada “Propiedades del dibujo” desde la que se pueden controlar varios aspectos de la vista:
Desde la solapa que aparece en la imagen se activa o desactiva la visualización de sombras y se puede cambiar la hora y fecha de representación.
La posición viene dada por la latitud y la longitud del lugar, valores que ya aparecen rellenos con los datos de la localización elegida en “Datos Generales”.
La navegación a través de la vista se puede realizar utilizando el ratón y el teclado del siguiente modo:
 |
Botón izquierdo más desplazamiento: Esta combinación produce el arrastre de la imagen hacia cualquier posición de la pantalla. Es lo que tradicionalmente se denomina Encuadre. |
 |
Botón derecho más desplazamiento hacia delante: Provoca un alejamiento de la imagen y tiene el mismo efecto que un Zoom Alejar. |
 |
Botón derecho más desplazamiento hacia detrás: Tiene como consecuencia un acercamiento de la imagen y reproduce el efecto de un Zoom Acercar. |
 |
Botón derecho e izquierdo simultáneamente más desplazamiento hacia delante o hacia detrás: Provoca el giro del punto de vista alrededor de la imagen en el plano vertical. |
 |
Botón derecho e izquierdo simultáneamente más desplazamiento hacia un lado u otro: Provoca el giro del punto de vista alrededor de la imagen en el plano horizontal. |
