Ver / Ver Ocultar / Configurar filtros de visibilidad	Ayuda TeKton3D

---

Este comando del menú Ver permite seleccionar (activar o desactivar) la visibilidad de los elementos del capítulo actual según su categoría. La finalidad de estas opciones es poder dejar visibles u ocultas algunos de los elementos de un capítulo concreto, mientras se realizan diferentes operaciones en ese capítulo u otro.

También permite modificar los límites de visualización por planta respecto a sus niveles inferior (cota Suelo) y superior (cota Suelo+Altura).

Debemos tener presente que las opciones de este cuadro de diálogo pertenecen a cada capítulo, y pueden afectar a la visualización de los elementos insertados en ese capítulo cuando estemos visualizando otro diferente.
Para volver a visualizar algún elemento oculto desde otro capítulo al actual, tendremos que activar su visibilidad desde el cuadro de diálogo, Configurar filtros de visibilidad, del capítulo al que pertenezca dicho elemento. Por ejemplo, si ocultamos en el capítulo, Edificio, los elementos Ventanas, cambiamos al capítulo "HS4 Instalación de fontanería" y queremos volver a visualizar las Ventanas, deberemos activar esta opción desde el capítulo Edificio.
En el caso de que dicho elemento pertenezca a varios capítulos (como puede ser el Espacio) se podrá activar su visualización desde cualquier capítulo que lo utilice.

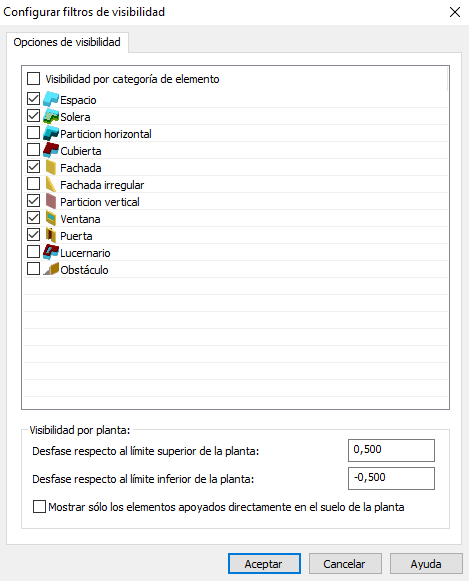

Para ello muestra el cuadro de diálogo "Configurar filtros de visibilidad" donde es posible modificar estas opciones:

Visibilidad por planta: Las funciones que se encuentran aquí nos servirán para poder configurar y hacer visibles más o menos zonas de las correspondientes a la que correspondería en versiones anteriores (al seleccionar cada planta creada del panel de Proyecto se veían los elementos que se encontraban entre los planos definidos por las cotas de suelo y altura de cada una de esas y los elementos cortaban con dichos planos).

Estas opciones son de aplicación a la visibilidad de los elementos pertenecientes al capítulo actual, y podremos editar:

• Desfase respecto al límite superior de la planta: El valor numérico, positivo o negativo, hará que el plano de la altura de la planta (valor cero) suba o baje respectivamente, y permita ver los elementos del capítulo que se encuentren en el intervalo entre estos dos desfases o sean cortados por los planos que contienen estos límites.
• Desfase respecto al límite inferior de la planta: El valor numérico, positivo o negativo, hará que el plano del suelo de la planta (valor cero) suba o baje respectivamente, y permita ver los elementos del capítulo que se encuentren en el intervalo entre estos dos desfases o sean cortados por los planos que contienen estos límites.
• Mostrar sólo los elementos apoyados directamente en el suelo de la planta: Esta función se encuentra sólo disponible en el capítulo, Edificio, y se aplicará a los elementos insertados en dicho capítulo. Esta opción sirve para diferenciar los elementos de plantas cuyas zonas de visualización entre los planos de visualización, superior e inferior, estén intercalados. Activando esta opción, permite visualizarse solamente los elementos que estén apoyados en dicha planta, aunque haya planos de visualización de otras plantas intercalados.
