Insertar/Conexión. |
Ayuda TK-GIT |
|
 |
Esta opción agrega una Conexión al proyecto. Una conexión es una entidad tipo línea, y puede representar cualquier elemento de un proyecto que se contabilice en metros de cara a realizar las mediciones. Una conexión puede ser un cable, un tubo, una conducción de aire, un canal, un camino, un rodapié, etc.
Las conexiones se introducen en el área de dibujo de TeKton3D como una polilínea, debiendo marcar con el puntero del ratón los puntos que une la conexión.
En otros módulos de TeKton3D, entidades similares a ésta (como las tuberías) deben definirse correctamente conectadas a los símbolos, o de lo contrario el cálculo no podrá realizarse. En TK-GIT este requisito desaparece, ya que el programa se limita a contabilizar todas las conexiones y componentes contenido en capas de cálculo que hay en el dibujo.

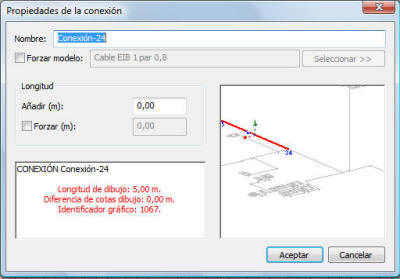

Haciendo doble clic sobre una conexión, o bien desde (Datos->Entidades Seleccionadas), se accede al cuadro de propiedades de la misma, que ofrece las siguientes opciones:
- Nombre: Referencia que se le da a la conexión para identificarla dentro del proyecto.
- Forzar modelo: Activando esta casilla, se puede asignar un Elemento a la conexión. Haciendo clic en Seleccionar se abre un diálogo que permite elegir el elemento deseado dentro de la Base de Datos de Materiales de TK-GIT. Si no activa esta casilla, se le asignará el elemento por defecto (Datos->Generales).
- Longitud:
- Añadir: Añade (o descuenta, si el número es negativo), una cierta cantidad a la longitud medida en el dibujo.
- Forzar: Si activa esta casilla, el programa descartará la longitud medida en el dibujo para utilizar la que el usuario introduzca en la casilla adjunta.
