Menú Datos\Seleccionar equipo...Descripción
Mediante esta opción podemos seleccionar un equipo acorde a las características de la instalación. Para utilizarla se deben seguir los siguientes pasos:
- Calcular la instalación: De esta manera el programa puede representar la curva característica de la instalación. Esta curva, que aparecerá en el cuadro de diálogo en color azul, relaciona la presión necesaria en la bomba con el caudal. Esta curva es un dato que depende de las pérdidas de carga en la instalación y por tanto es independiente del modelo de circulador.
- Seleccionar el símbolo del equipo.

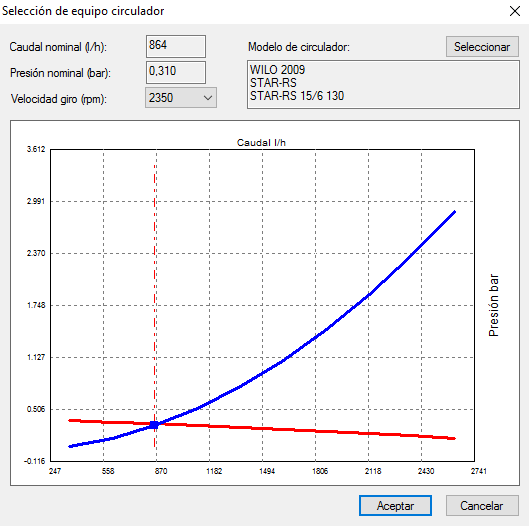

- Hacer clic sobre la opción Seleccionar equipo... (en menú Datos): Se abre el siguiente cuadro de diálogo, cuyas opciones explicaremos a continuación.
- Seleccionar el modelo del circulador: En la parte superior izquierda del cuadro aparecen los datos del punto de diseño, es decir, el caudal y la presión nominales obtenidos del cálculo, sin tener en cuenta las características del circulador. Para elegir el modelo de circulador deseado, hay que hacer clic en el botón "Seleccionar". Este botón abre una cuadro de consulta de la Base de datos de circuladores (menú Archivo\Bases de datos\Fontanería/Hidráulica\Circuladores...), desde donde podrá elegir el modelo que más se ajuste al punto de diseño. Para ajustar la elección del modelo, se pueden consultar sus características con el botón Ver o Modificar (en el cuadro que aparece al hacer clic dos veces sobre un modelo cualquiera). En este cuadro se podrán ver los puntos que definen la curva de la bomba (Curva de caudal y Curva de presión), lo que le puede dar una idea de en qué orden de presiones y caudales se mueve el circulador elegido.
- Comprobar la selección del circulador: Cuando se
elige el modelo, sobre la curva de la instalación (color azul) se dibuja
la curva característica de la bomba (en color rojo). El
punto donde se cruzan ambas curvas es el punto de funcionamiento.
Cuanto más próximo quede este punto del caudal de diseño (línea
discontinua vertical de color rojo), más acertada será la elección del
circulador. En
determinados modelos de bombas es posible obtener la curva
característica para varios regímenes de giro. En ese caso, el
desplegable de la parte superior izquierda de la gráfica le permitirá
elegir la velocidad que desee. En la práctica, el punto de
funcionamiento real de la instalación no coincidirá ni con el punto
nominal de la bomba ni con el punto de funcionamiento nominal de la
instalación. Por otro lado, se debe analizar las
consecuencias de que el caudal de la instalación sea distinto al punto
de funcionamiento nominal. Por lo tanto, deberemos asegurar que:
- La bomba proporcione el caudal deseado, esto es, que se sitúe lo más próximo al punto nominal de la instalación.
- Se sitúe lo más próximo al punto de rendimiento máximo de la bomba, esto es, su punto nominal.
