Descripción.

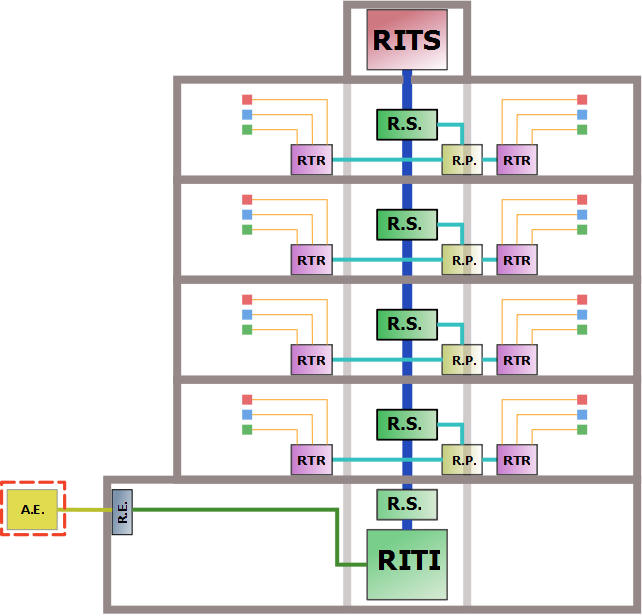

La arqueta de entrada es el punto a través del cual  las instalaciones por cable entran en el inmueble. Determina el inicio de la canalización externa.

Procedimiento de uso.

La arqueta es un símbolo, y para insertarla en el dibujo es necesario hacer clic dos veces: la primera vez se define la posición de su punto de inserción y la segunda la rotación. Este símbolo es terminal, así que de él sólo debe partir una canalización, que se definirá entre la propia arqueta y un registro de enlace.

Propiedades de las arquetas.

Si hace doble clic sobre el símbolo de la arqueta, o bien la selecciona y accede a Datos->Entidades seleccionadas (), abrirá el cuadro de diálogo que permite editar sus propiedades.

La única propiedad de las arquetas es su Nombre, que es una cadena de texto que las identifica.
