Procedimiento de uso.
Esta opción se ejecuta desde el capítulo Edificio, pero para utilizarla necesitará tener instalado y licenciado en su equipo el módulo TK-HR: Protección frente al ruido.
Utilizando esta opción, podrá comprobar si uno o varios recintos cumplen las exigencias del DB-HR 2.2, relativas a acondicionamiento acústico (tiempo de reverberación y absorción acústica), por medio de la opción general (DB-HR 3.2.2).
Para iniciar el cálculo, seleccione los espacios a comprobar y ejecute esta opción. Si no tiene ningún espacio seleccionado, TK-HR calculará todos los recintos del edificio.
Opción general DB-HR 3.2.2.
Aplicabilidad.
Esta opción será aplicable a:
- Aulas, salas de conferencias de hasta 350 m3, con geometría prismática. En caso recintos con formas abovedadas, el método no garantiza el confort acústico, debiendo en estos casos recurrir a un estudio específico que garantice las condiciones acústicas del recinto.
- Restaurantes y comedores.
- Zonas comunes de edificios de uso residencial público, docente u hospitalario, colindantes con recintos protegidos con los que además se comparten puertas (en este caso lo calculado es la absorción acústica).
Método de cálculo.
El tiempo de reverberación se calcula mediante la expresión:
Siendo V el volumen del recinto y A la absorción acústica total del recinto, que a su vez se obtiene como la suma de las absorciones acústicas (a·S) de los paramentos y las butacas (AO), si las hay. En recintos de más de 250 m3 se considera además la absorción acústica del aire (4·m·V)
El tiempo de reverberación debe quedar dentro de los siguientes límites:
| Tipo de recinto | Límite |
| Aulas y salas de conferencias sin ocupación ni mobiliario, con volumen inferior a 350 m3 | ≤0,7 s |
| Aulas y salas de conferencias sin ocupación, con volumen inferior a 350 m3 (considerando la totalidad de las butacas) | ≤0,5 s |
| Restaurantes y comedores sin ocupación ni mobiliario | ≤0,9 s |
| Zonas comunes de edificios de uso residencial público, docente u hospitalario colindantes con recintos protegidos con los que comparten puertas | ≥ 0,2 · V m2 (Área de absorción acústica) |
Resultados de cálculo.

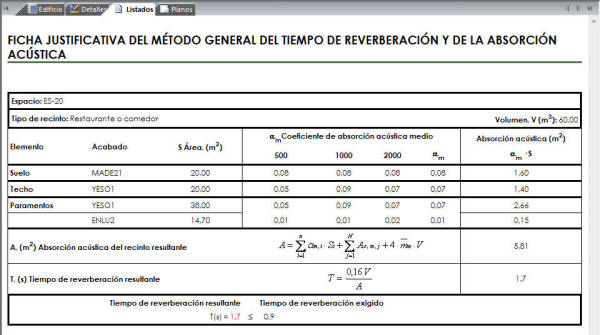

Este proceso de cálculo permite generar la "Ficha justificativa del método general del tiempo de reverberación y de la absorción acústica", conforme al anejo K.3:
