Menú Calcular	Ayuda TK - SRR

Esta opción de menú realiza la siguiente secuencia de procesos:

• Comprobación de los valores y de la coherencia de los datos definidos para los elementos de la instalación.
• Verificación de las conexiones gráficas y de la validez del esquema hidráulico.
• Dimensionado y optimización del sistema de superficies radiantes-refrescantes.
• Cálculos térmicos: Temperaturas, saltos térmicos, densidades de flujo y pérdidas térmicas.
• Cálculos hidráulicos: Caudales, pérdidas de carga y presiones en los nudos.
• Comprobación de la validez de los resultados obtenidos.

En los apartados siguientes se enumeran los mensajes de error y las advertencias que pueden aparecer durante estos procesos, y se describen las posibles soluciones.

---

Mensajes de error relativos a la introducción de datos

ERROR AC5: "Sistema superficie radiante con parámetros incorrectos" -> "Revise los valores definidos en la base de datos"

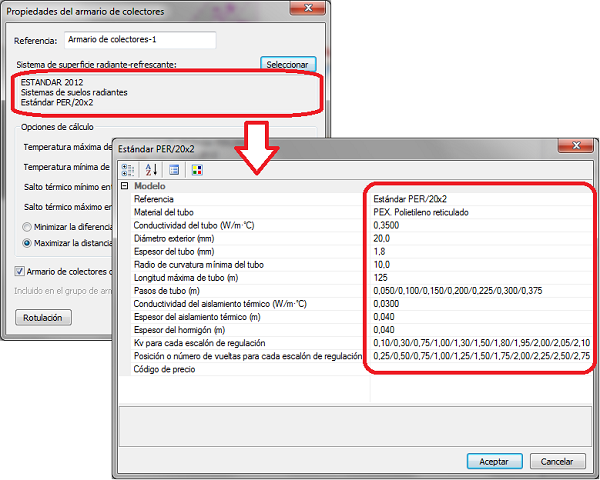

Este mensaje indica que alguno de los parámetros del Sistema de Superficies Radiantes seleccionado en el cuadro de propiedades del Armario de colectores, tiene valores incorrectos. Acuda a la base de datos : Archivo->Bases de datos->Climatización->Unidades terminales->sistemas de superficies radiantes y compruebe los valores introducidos.

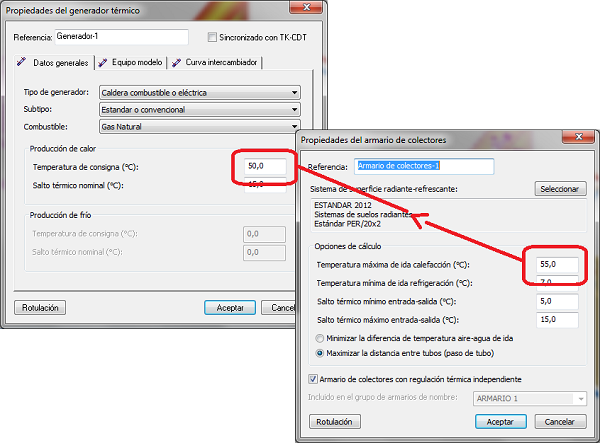

ERROR AC6: “Temperatura máxima de ida superior a la del generador"->"Introduzca una temperatura igual o inferior a la de salida del generador"

La temperatura de consigna en modo calor definida en el cuadro de propiedades del armario de colectores es superior a la temperatura de salida del generador térmico. Verifique la coherencia entre los valores del generador y los del armario de colectores.

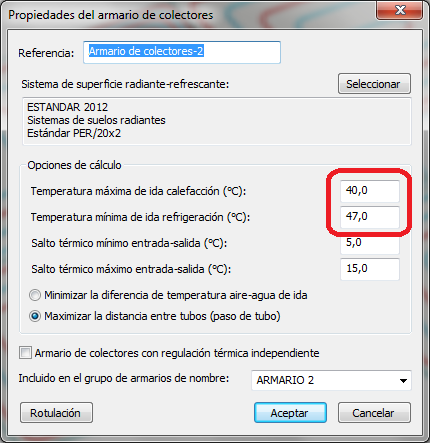

ERROR AC6: "Temperatura mínima de ida inferior a la del generador"->"Introduzca una temperatura igual o superior a la de salida del generador"

Este mensaje de error es similar al anterior pero relativo a la coherencia de los datos en la generación de frío. La temperatura de consigna en modo frío es inferior a la temperatura de salida del generador térmico.

ERROR AC7: "Sistema de superficie radiante: Sin correspondencia valores Kv y Nº vueltas"->"Revise los valores definidos en la base de datos"

Los valores de Kv y posiciones de regulación o número de vueltas son incorrectos. El coeficiente Kv relaciona el caudal que circula por una válvula de equilibrado con la pérdida de carga que produce.

Siendo Q el caudal en m³/h y P la pérdida de presión en bar.

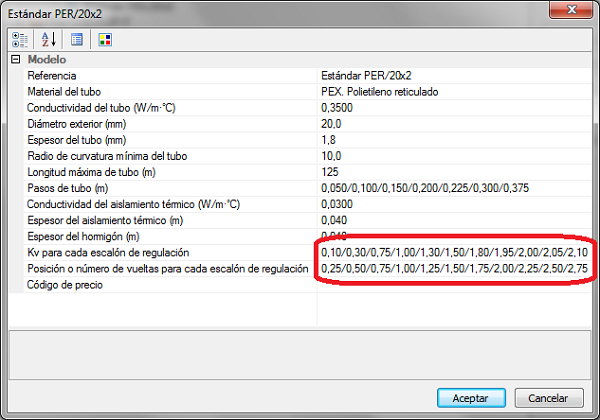

La base de datos debe contener dos listas con el mismo número de valores, separados por el carácter ‘/’ y ordenados de menor a mayor. Cada valor de Kv se corresponde con un valor que puede ser un identificador de posición o el número de vueltas que hay que realizar sobre el mando para provocar dichas pérdidas de presión.

El mayor valor que aparece en la lista Kv corresponde al coeficiente de pérdidas para la válvula totalmente abierta (Kvs).

Mensajes de error y advertencias durante el proceso de dimensionado

ADVERTENCIA SR1: "Valores de potencia o área no válidos"->"Revise la potencia térmica y el área asignados a la superficie radiante"

El programa no puede calcular de la densidad de flujo térmico, bien porque la potencia térmica es nula o bien porque no está definida el área disponible. Revise los datos de la Superficie Radiante.

ADVERTENCIA SR2: "Densidad de flujo térmico superior a máxima permitida (valor establecido > valor límite w/m²)"->"Se continuará el cálculo con < valor límite w/m²>. Recuerde especificar equipos adicionales para aportar w/m²"

En las fases iniciales del cálculo TK-SRR revisa la densidad de flujo térmico asignada a cada circuito, comprobando que no se supere el límite establecido en la Norma para el tipo de uso (lugar de permanencia, cuarto de baño o zona periférica). En caso de superarse se prosigue con el cálculo adoptando el flujo máximo admisible.

El mensaje de advertencia le recuerda que la superficie radiante no puede producir la totalidad del flujo térmico, por lo deberá definir elementos adicionales al sistema de superficies radiantes (radiadores, calefactores,…) que den la potencia indicada.

Recuerde que TK-SRR permite integrar radiadores térmicos con sistemas de superficies radiantes.

ADVERTENCIA SR3: "DTdtlm inferior a la correspondiente al paso de tubo mínimo (DTdtlm < DTdtlm[Po])".

Si la diferencia de temperaturas logarítmica media aire-agua (DTdtlm) es inferior a la correspondiente al paso de tubo mínimo, no existe solución para esta superficie radiante, se deberán modificar los parámetros de cálculo.

Normalmente este error aparece acompañado de otros que facilitan la detección del problema real.

ADVERTENCIA SR4: "Salto térmico agua ida-retorno fuera de los límites (smin < Ti-Tr < smax)."->"Aumente la densidad de flujo reduciendo el tamaño de la superficie o modifique los valores de los parámetros"

La caída de temperaturas está fuera de los límites marcados. Si está por abajo se debe aumentar la densidad del flujo térmico, por ejemplo reduciendo el área de la superficie radiante. Si está por encima es necesario modificar los parámetros de dimensionado en el cuadro de propiedades del armario de colectores.

ADVERTENCIA SR5: "Densidad de flujo térmico excesiva (qdes>qLim)."->"Reduzca la potencia, aumente el área o baje la temperatura ambiente."

Esta Superficie Radiante tiene asignada una densidad de flujo térmico muy elevada: qdes w/m² ya que la potencia máxima que puede emitir de acuerdo a la Norma es de qlim w. Reduzca la potencia de emisión incorporando al local fuentes externas de calefacción, o divida la Superficie Radiante en otras dos, siendo una de ellas de tipo Zona periférica.

Otra posibilidad consiste en que la diferencia entre la temperatura ambiente de la zona donde se sitúa la Superficie Radiante y la temperatura máxima superficial (TF °C) sea insuficiente para alcanzar el flujo térmico de diseño. Compruebe que el tipo de uso de la Superficie Radiante es adecuado para esta zona.

ADVERTENCIA SR6: "La temperatura de la superficie supera el límite permitido (TF>TFmax)."->"Aumente la resistencia térmica de la placa de mortero o del revestimiento de suelo."

Este mensaje hace referencia a que la temperatura superficial del elemento radiante supera los valores máximos establecidos de acuerdo al tipo de estancia:

• Uso permanente….29°C
• Zona periférica……..35°C
• Cuarto de baño……..33°C

Para diferencias pequeñas, del orden de 0,1°C, cabe la solución de aumentar la resistencia térmica de la capa de mortero y/o del revestimiento, aumentando el espesor o reduciendo su conductividad.

Cuando las diferencias son mayores habrá que reducir la temperatura máxima de ida en calefacción (en el cuadro de propiedades del armario de colectores) o reducir la densidad de flujo asignada a esta superficie radiante.

ADVERTENCIA SR7: "La longitud del circuito (UT) es superior a la aconsejada por el fabricante (Lmax)." -> "Divida el circuito en otros N de características similares".

Esta advertencia surge de la comprobación de la longitud de tubo de la superficie radiante que resulta ser superior al valor aconsejado por el fabricante.

Cuando la diferencia no es muy grande habría que buscar medidas que permitieran aumentar la separación entre tubos o reducir la superficie ocupada por los tubos.

Si se excede la longitud máxima en más del doble no cabe otra solución que dividir la superficie radiante en dos o más circuitos independientes hasta el armario de colectores.

ERROR AC8: "No existe solución para el rango de temperaturas máximas y mínimas"-> "Revise los valores definidos y las potencias asignadas a las superficies radiantes".

El método de cálculo no encuentra solución al problema.

Este error puede estar provocado por la introducción de valores incorrectos en las temperaturas máximas y mínimas definidas en el armario de colectores, o bien puede aparecer como consecuencia de otros errores que se muestran al mismo tiempo y que nos guiarán para encontrar una solución adecuada.

ERROR SR1: "Error cálculo iterativo Sigmaj (TetaVdes, DeltaTetaH)."

Error en el proceso iterativo para el cálculo de las diferencias de temperatura de la Superficie Radiante. Al mismo tiempo que aparece este error aparecerán otros que nos permitirán determinar la causa del problema.

ERROR SR8: "No es posible alcanzar la densidad de flujo térmico fijada: qdes ->"Aumente la temperatura máxima de ida > Tmax.

Compruebe que la temperatura mínima requerida por la superficie radiante no sea superior a la temperatura máxima de consigna del armario de colectores al que está conectada. Si se llega a este caso no existe ninguna forma de que esta superficie emita la densidad de flujo térmico que se ha fijado. La única solución consiste en aumentar la temperatura de consigna alta del armario de colectores.

Si el problema se produce durante el cálculo de superficies refrescantes habría que reducir la temperatura mínima de ida en refrigeración.
