Menú Resultados / Crear detalle... / Gráficas y curvas anuales |
Ayuda TK - CDT |
|
|

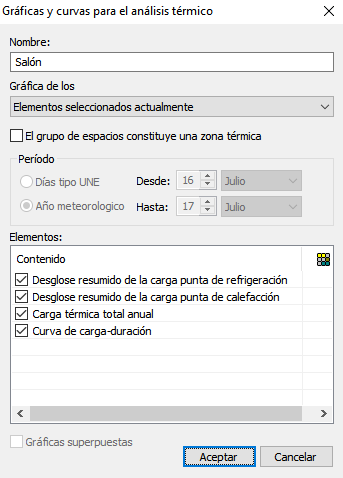

El cuadro de diálogo que aparece nos ayuda a configurar los resultados concretos de este detalle. Los parámetros comunes de este cuadro se pueden ver en el enlace Crear detalle gráfica y curvas.
El procedimiento general que se puede seguir es:
- Antes de obtener este detalle se recomienda seleccionar un Espacio del cual se quieran obtener una gráfica concreta.
- Definir un Nombre para este detalle.
- Elegir el Contenido que desea crear. En el siguiente apartado puede ver el resultado de algunos ejemplos. Estos contenidos se incluirán en una capa independiente que podrá gestionar desde Herramientas/Gestión de capas...
- Seleccionar las Opciones extras para la configuración de la gráfica. Por ejemplo, la opción El grupo de espacios constituye una zona térmica hace que los resultados aparezcan agrupados como si todos los espacios seleccionados fuesen uno sólo.
Algunos ejemplos

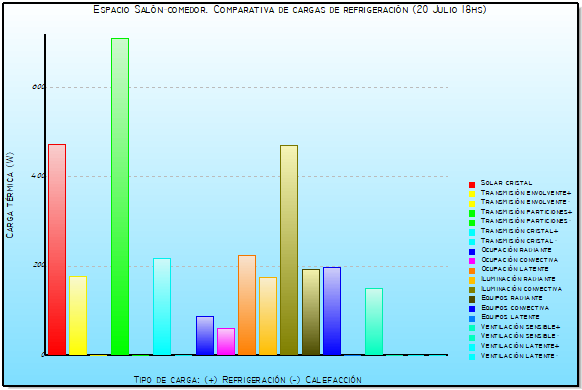

Desgloses resumidos de la carga punta de refrigeración para un espacio
Esta tabla expresa los componentes de la carga térmica punta de refrigeración en una hora concreta y, en este caso, para un espacio seleccionado.

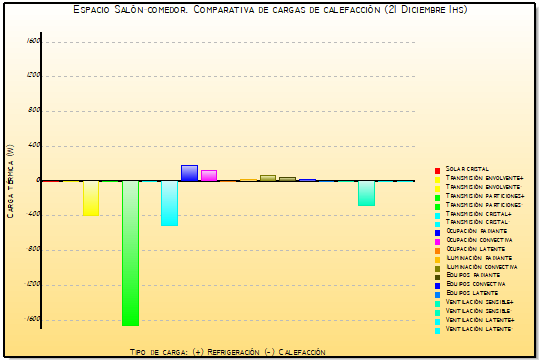

Desglose resumido de la carga punta de calefacción para un espacio
Esta tabla expresa los componentes de la carga térmica punta de calefacción en una hora concreta y, en este caso, para un espacio seleccionado.

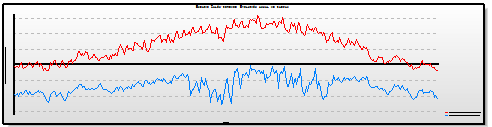

Carga térmica total anual para un espacio
Este gráfico muestra las cargas térmicas máximas y mínimas diarias durante todo el año, en este caso para un espacio seleccionado.

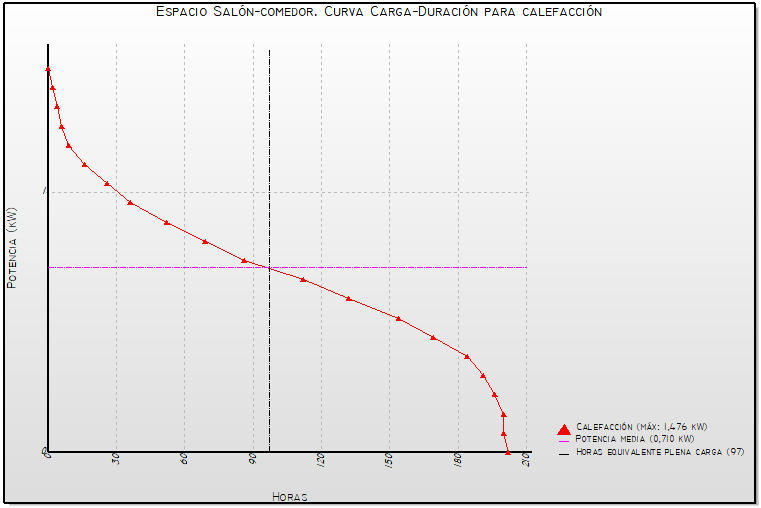

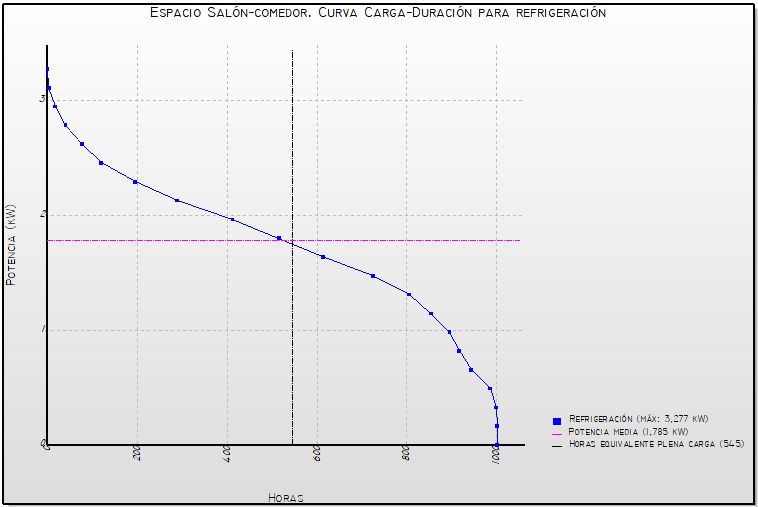

Curva de carga-duración del espacio
Estas gráficas indican la curva de potencia de refrigeración y calefacción, respectivamente, frente a las horas de funcionamiento del sistema. Además incluye los valores de potencias máximas, medias y horas equivalentes a plena carga.
