Menú Datos\Asistente...\DiseñoDescripción

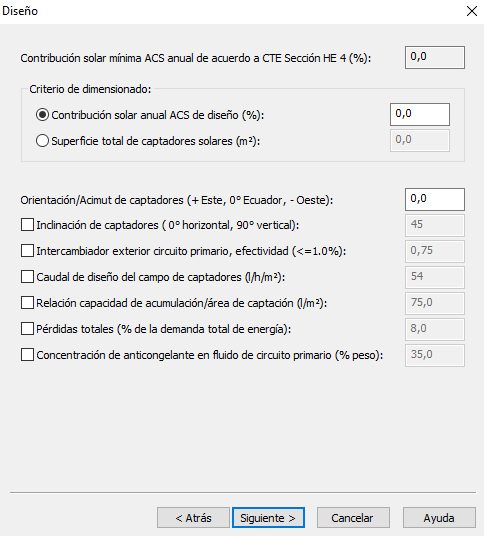

El programa, en este momento, calcula el valor de la demanda de agua caliente sanitaria media diaria a 60°C. La siguiente ventana muestra las opciones que debemos elegir:
Estos apartados tienen los siguientes contenidos:
Si quiere conocer mejor las características de cada apartado, entonces pinche en el enlace correspondiente.
Criterio de dimensionamiento
El criterio de dimensionamiento marca la pauta para que el Asistente muestre (en la siguiente ventana del asistente) una distribución previa de diseño en función de una de estas dos opciones:
- Contribución solar mínima anual de agua caliente sanitaria de diseño (%): El valor lo toma directamente el asistente de la tabla 2.1 del DB HE4, con los datos anteriormente introducidos de demanda total de ACS del edificio y la zona climática. Esta contribución se puede modificar introduciendo un valor diferente en la casilla de la contribución solar anual de agua caliente sanitaria de diseño. Marcando este valor, el asistente buscará una superficie total de captadores solares que supere esta contribución de referencia.
- Superficie total de captadores solares (m2): También se conoce como área total de captación del campo de captadores. El programa tomará este valor para obtener una contribución solar anual correspondiente.
Parámetros de diseño
El resto de opciones se explican a continuación:
Los grados de la orientación o acimut de los captadores (º) serán los que correspondan a la orientación del campo de captadores respecto al eje norte-sur (considerando el sur como valor cero, el este como positivo y el oeste como negativo).
El grado de la inclinación de los captadores (º) es la inclinación del plano de cada captador solar respecto de la horizontal. La optimización de las prestaciones energéticas dependerá, principalmente, del perfil de consumo y las variaciones entre los grados de inclinación y orientación de los paneles.
La efectividad del intercambiador exterior circuito primario (≤1,00%) es un parámetro necesario cuando exista uno que separe el fluido térmico que pasa por los captadores solares (circuito primario) del agua de consumo acumulado en los depósitos. Dicha efectividad es la relación entre calor intercambiado realmente y el calor que se podría intercambiar si tuviera una longitud infinita y flujo contra corriente.
El caudal de diseño del campo de captadores (l/h/m2) hace referencia al que atraviesa a los captadores solares por unidad de superficie. Cada fabricante proporciona unos valores de caudales óptimos a la hora de utilizar sus dispositivos.
Relación capacidad de acumulación/área de captación (l/m2).
Las pérdidas totales (% de la demanda total de energía) son un factor que tiene en cuenta las pérdidas energéticas que se producen en tuberías y dispositivos de la instalación solar (tanto en el circuito primario como en el segundario) por falta de aislamiento térmico. Se aplica a la demanda energética necesaria para los consumos de A.C.S. o de calefacción; aumentándola según el porcentaje especificado.
La concentración de anticongelante en fluido de circuito primario (% en peso) es el valor del porcentaje de anticongelante necesario para que el punto de congelación del agua no descienda por debajo de la temperatura histórica más baja alcanzada en la localización elegida.
En las instalaciones solares, el programa calcula, por defecto, la
concentración de anticongelante (la concentración de propilenglicol)
necesaria en función de la temperatura exterior mínima. Si marca esta opción
el usuario podrá forzar un valor diferente en la casilla; por ejemplo, en el
caso de utilizar otro anticongelante.
