Menú Datos\Asistente...\ReplanteoDescripción

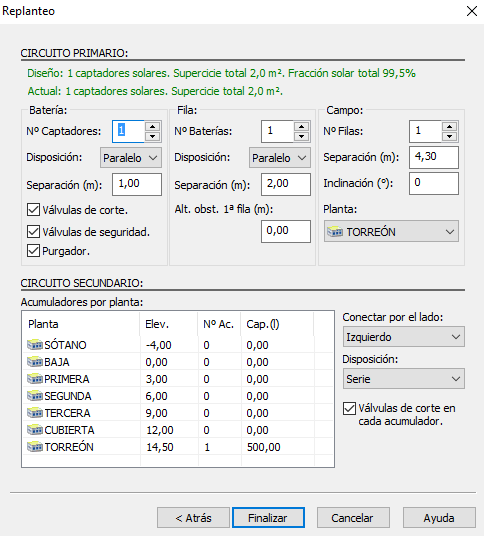

El paso final es predimensionar y replantear la instalación. En esta ventana, el asistente muestra las variables para el circuito primario y secundario:
Si quiere conocer mejor las características de cada apartado, entonces pinche en el enlace correspondiente.
Circuito primario
El programa ha realizado un cálculo previo del Diseño, a partir del criterio de diseño elegido en la ventana anterior del Asistente, y muestra los resultados en la parte superior de la ventana del asistente. Los datos que proporciona son:
- La superficie total de captadores solares.
- La fracción solar total.
Justamente debajo aparece la disposición Actual que corresponde a la disposición que sugiere el programa en función de los valores de las variables siguientes, y que nosotros podemos modificar para adaptarlos a nuestro caso concreto. Estas variables se agrupan en: batería, fila y campo:
- Número de captadores por batería (o agrupación de captadores solares).
- Disposición de la conexión entre captadores en las baterías: en paralelo o en serie.
- Separación entre los captadores en una batería (m).
- Opciones para que se dibujen o no: válvulas de corte, válvulas de seguridad y purgador.
- Número de baterías por filas.
- Disposición de la conexión entre baterías en las filas: en paralelo o en serie.
- Separación entre baterías en una fila (m).
- Altura obstáculo primera fila (m).
- Un valor de cero indica que no existen obstáculos.
- Número de filas por campo.
- Separación entre filas en un campo (m). El programa calcula este valor en función de la latitud, altura e inclinación de los captadores para evitar que las sombras de estos elementos se proyecte sobre los captadores solares que se encuentren en otras filas.
- Inclinación (°).
- Planta del Edificio donde se situará el campo solar.
Circuito secundario
En la parte inferior de la ventana, encontramos el cuadro de diálogo del circuito secundario dónde se especifica:
- El Nombre de las plantas del edificio y si elevación. Datos que el Asistente toma del Capítulo Edificio.
- El número de acumuladores por planta y su capacidad, en función del Tipo de instalación solar escogida al principio.
Además podremos elegir por qué lado del campo solar (derecho o izquierdo) se conecta al resto de elementos (circulador, intercambiador, acumulador,…) y la disposición (en paralelo o en serie) cuando existan varios acumuladores… También tiene la opción de que automáticamente el programa inserte Válvulas de corte a la entrada y salida de cada acumulador.
Al finalizar el Asistente, ofrece la opción de seleccionar el lugar dónde queremos colocar la instalación generada. El esquema de la instalación se dibuja en el plano del dibujo, referido al vértice inferior izquierdo del campo de captadores.
Recordar que todo lo que ha dibujado el Asistente se puede modificar utilizando las herramientas de TeKton3D.
