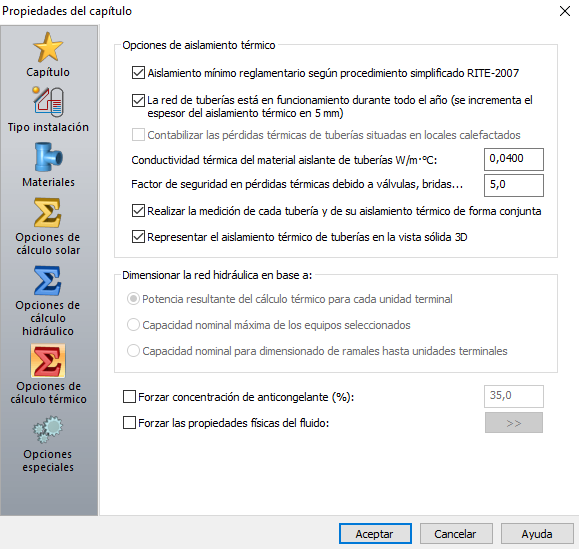

Menú Datos\Generales...\Opciones de cálculo térmico

---

Descripción

La definición de estas opciones sirve para establecer los principios sobre los que el programa diseñará esta instalación según el cálculo térmico.



Las opciones de este cuadro las podemos agrupar en:

• Relativas a las opciones de aislamiento térmico.
• Relativas al dimensionado de la red hidráulica.
• Generales.

Opciones de aislamiento térmico

A continuación se describen las opciones de este apartado:

Aislamiento mínimo reglamentario según procedimiento simplificado RITE-2007: Esta opción activa el dimensionado del espesor de aislamiento conforme al procedimiento simplificado de la IT 1.2.4.2.1.2 del RITE 2007. Este método se basa en la elección de un espesor que depende del diámetro, la temperatura del fluido y la situación de la tubería, de acuerdo con las tablas 1.2.4.2.1 a 1.2.4.2.4; este espesor se refiere al aislamiento con conductividad igual a la de referencia: 0,040 (W/m·K).

Si no se marca esta casilla, el programa no dimensiona, pero no por ello deja de tener en cuenta las pérdidas térmicas que se calculan de acuerdo con la norma UNE-ENISO 12 241. De esta manera, el usuario podrá plantear el procedimiento alternativo (IT 1.2.4.2.1.3) fijando unos espesores de aislamiento concretos (solapa Aislamiento del cuadro de propiedades de la tubería) y comparar los resultados obtenidos con el espesor que determina el procedimiento simplificado.

La red de tuberías está en funcionamiento durante todo el año (se incrementa el espesor del aislamiento térmico en 5 mm): Esta opción debe marcarse cuando la red de tuberías tenga un funcionamiento continuo. Al activar la opción, el espesor de aislamiento calculado según alguno de los procedimientos indicados en el apartado anterior se incrementará en 5 (mm).

Contabilizar las pérdidas térmicas de tuberías situadas en locales calefactados: Esta opción permite ignorar, o no, las pérdidas térmicas en tuberías situadas en el interior de locales acondicionados. La situación de una tubería se define en la solapa Aislamiento del cuadro de propiedades de la misma.

Conductividad térmica del material aislante de tuberías (W/m·ºC): El dimensionado del espesor de aislamiento necesario se hace en base a materiales cuya conductividad sea igual a 0,040 (W/m·K). Si desea emplear otro material, basta con indicar en esta casilla el valor de su conductividad térmica. El cálculo del espesor de aislamiento se sigue realizando exactamente igual, con la diferencia de que el espesor obtenido  (d_ref) con el material de referencia se debe modificar para obtener el espesor con el material considerado (d). Dicha transformación se realiza en base a la ecuación definida en el punto 8 de la IT 1.2.4.2.1.2:

Factor de seguridad en pérdidas térmicas debido a válvulas, bridas,...: Esta opción da la posibilidad de definir un factor de seguridad (en tato por ciento sobre las pérdidas térmicas en las tuberías) para tener en cuenta las que se producen en los elementos de control y accesorios.

Realizar la medición de cada tubería y su aislamiento térmico de forma conjunta: Permite la posibilidad de realizar las mediciones de las tuberías y de su aislamiento térmico de forma conjunta o por separado. En versiones previas a la V.1.5.3.8 siempre se hacía de forma conjunta.

Representar el aislamiento térmico de las tuberías en la vista sólida 3D.

Dimensionar la red hidráulica.

El dimensionado de la red hidráulica puede realizarse de una de las tres maneras siguientes:

• Potencia resultante del cálculo térmico para cada unidad terminal: Esta opción utiliza las potencias térmicas definidas en la pestaña, Datos generales, de las propiedades de la unidad terminal para calcular los caudales de circulación. Estas potencias son las resultantes del cálculo térmico cuando se ha sincronizado con el capítulo, TK-CDT. Carga y demanda térmica.

• Capacidad nominal máxima de los equipos seleccionados: Cuando se utiliza esta opción los caudales de circulación se obtienen a partir de la capacidad térmica nominal del equipo seleccionado, normalmente superior a la potencia térmica resultante del cálculo térmico.

• Capacidad nominal para dimensionado de ramales hasta unidades terminales: Nueva opción para dimensionado de la red, complementaria a los métodos existentes: por carga térmica o por capacidad del equipo seleccionado. Esta nueva opción dimensiona en base a la potencia obtenida en función del cálculo de cargas térmicas, excepto para los ramales de conexión de las unidades terminales, que se dimensionan en base a la capacidad del equipo seleccionado siempre que dé lugar a diámetros superiores a los que se obtienen por el primero de los métodos. Esta opción puede requerir el uso de la opción, Uniformizar los diámetros, para evitar ramales de mayor diámetro a los colectores.

Generales.

Forzar concentración de anticongelante (%): Este compuesto se añade al agua del circuito hidráulico para reducir su punto de congelación y evitar la congelación del agua, lo que provocaría la rotura de las tuberías. El compuesto usado más comúnmente es el Glicol etilénico o Etilenglicol. Es necesario conocer el porcentaje que se añade al agua ya que varían sus propiedades físicas. Este parámetro afecta directamente a la viscosidad del fluido, aumenta las pérdidas de carga y por tanto la presión de los circuladores. También puede modificar el coeficiente de dilatación del agua y con ello aumentar el tamaño del vaso de expansión.

Forzar las propiedades físicas del fluido: Si el fluido que circula por las tuberías es diferente al agua, con o sin anticongelante, se puede dimensionar la instalación introduciendo las propiedades físicas del fluido como: temperatura del fluido (frío y caliente) y viscosidad y densidad a esas temperaturas.
