Menú Insertar\Colector tubos de vacíoDescripción
El módulo HE4 de TeKton3D ofrece dos tipos de bloques diferentes a la hora de insertar un colector solar: plano o de tubo de vacío. En este apartado explicamos el proceso para insertar el segundo modelo.
Al insertar un colector de tubos de vacío se nos abre la ventana, Librería de símbolos, para seleccionar un bloque gráfico que tengamos definido en la base de datos. Por lo tanto, seleccionamos uno cualquiera y Aceptamos.
El programa nos ofrece situarlo en un punto del área gráfica (primer punto) y determinar la orientación (segundo punto). Para introducir unos grados concretos de acimut podemos utilizar el menú contextual (antes del segundo punto, botón derecho del ratón y opción Fijar rotación). Recordemos que los grados de orientación desde el sur hacia el este son positivos y hacia el oeste son negativos.
La inclinación del colector solar plano se la daremos dentro de su cuadro de propiedades, que veremos en el siguiente apartado. Habrá que prestar especial atención a este objeto, ya que al modificar los grados de inclinación bajará respecto al primer punto de inserción. Para colocarlo en la posición deseada podemos utilizar las teclas "Re Pág" y "Av Pág" para bajar y subir, respectivamente, al objeto. La distancia de desplazamiento de estas teclas se puede modificar en la opción Paso Z de las propiedades del Plano de trabajo. (menú Herramientas).
En el caso de haber utilizado el Asistente (menú Datos\Asistente...) para definir la instalación de energía solar térmica, no será necesario seguir los pasos anteriores ya que dicho asistente dibuja la instalación a partir de unos datos previos.
Propiedades del Colector

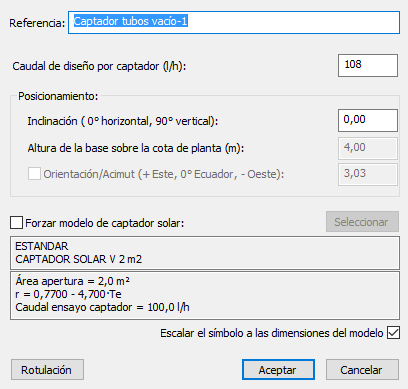

La manera más rápida para acceder a las propiedades de un elemento de cálculo es cliquear sobre éste dos veces seguidas. A continuación explicamos que significan estas propiedades y que vemos en siguiente cuadro:
Referencia: Nombre con el que se podrá identificar este elemento dentro del programa, y de los documentos que genera.
Caudal de diseño por captador (l/h): Este caudal hace referencia al que circula por el interior de los captadores solares.
Posicionamiento: Con estas opciones podemos:
- Inclinación (0º horizontal, 90º vertical): Definir la inclinación respecto a la horizontal por cada colector solar.
- Altura de la base sobre la cota de planta (m): Muestra (ya que es un valor informativo) el valor de la altura vertical desde la cota cero de la planta donde se sitúa y la parte inferior del captador solar.
- Orientación/Acimut (+ Este, 0º Ecuador, - Oeste): Muestra la orientación de este captador solar respecto a los puntos cardinales.
Forzar modelo de captador solar: Cuando insertamos un elemento, por defecto se toma el modelo de captador solar que se ha seleccionado previamente en los Materiales del menú Datos\Generales... Si queremos modificar un captador podemos activar esta opción y Seleccionar otro que exista en la base de datos. Si además, se pretende cambiar el tipo de modelo a varios, deberemos seleccionar la herramienta Copiar propiedades (con el elemento seleccionado que acabamos de cambiar), elegir la propiedad que queremos copiar y seleccionar los que deseamos modificar.
Escalar el símbolo a las dimensiones del modelo: Después del cambio de modelo de captador, y teniendo activa esta opción, el colector solar tomará los valores de las dimensiones de los datos que hay definidos en la base de datos para ese modelo.
Rotulación: A la hora de obtener un detalle o un plano con este elemento, podemos elegir qué información queremos que aparezca Activándola en la siguiente lista:
- Nombre/Referencia.
- Modelo.
- Caudal de fluido.
- Pérdida de presión.
- Orientación.
- Inclinación.
- Altura de la base.
- Temperaturas e/s (entrada y salida).
Después de realizar las selecciones pertinentes pincharemos sobre el botón Aceptar.
