Datos/Generales..	Ayuda TK - ICT

---

Descripción.

El cuadro de datos generales sirve, como en otros módulos de TeKton3D, para gestionar opciones generales del programa y los valores por defecto para las entidades nuevas. Este cuadro se organiza en cuatro apartados que son:

• Capítulo (común a todos los módulos de TeKton3D)
• Opciones
• Materiales por defecto

Solapa "Opciones"

En este cuadro podrá ajustar las siguientes opciones:

• Tipo de edificación: TK-ICT necesita conocer el tipo de edificio para poder realizar el análisis de la instalación (y así poder asignar correctamente las funciones a cada una de las canalizaciones):
  • Edificio o conjunto inmobiliario.
  • Conjunto de viviendas unifamiliares.
• Identificación de los elementos: la opción "Renombrar los elementos durante el cálculo" permite rotular de forma automática los distintos elementos, utilizando una cadena de sustitución. Las cadenas de sustitución son cadenas de texto que pueden incluir variables que serán sustituidas por el programa de forma automática:
  • "#N" es un contador numérico.
  • "#L" es un contador alfabético.
  • "#P" es el nombre de la planta.
  • "#I" es el índice de la planta. Se toma como planta 0 la que está en la rasante (cota 0,00) o la primera que está sobre la rasante.
  • "#R" es la subcadena de planta, que es la cadena de texto que resulta al eliminar la palabra "Planta" del nombre de la planta. Es útil utilizar la subcadena de planta porque evita la repetición de palabras en aquellos casos en los que el usuario haya llamado a las plantas "Planta Baja", "Planta Primera", etc.
• Estas cadenas se utilizan como se indica:
  • Verticales o ramas.
  • Registros secundarios: esta cadena permitirá generar el nombre de los registros secundarios.  Los contadores #N y #L cuentan el número de registro secundario dentro de una misma rama o vertical. Algunos ejemplos:
    • RP - Planta #R:
      • "RP - Planta primera"
      • "RP - Planta segunda"
      • "RP - Planta tercera"
    • RP - Pl.#I:
      • "RP - Pl.1"
      • "RP - Pl.2"
      • "RP - Pl.3"
  • Viviendas, oficinas y locales: esta cadena permite generar el nombre de los registros de terminación de red en viviendas, oficinas y locales. Este nombre aparecerá también en los resultados obtenidos en las tomas, ya que éstas van referidas al RTR al que pertenecen. Los contadores #N y #L cuentan el número de vivienda, oficina o local dentro de una misma planta.
    • Planta #R Viv. #L:
      • "Planta Primera Viv. A", "Planta Primera Viv. B"
      • "Planta Segunda Viv. A", "Planta Segunda Viv. B"
    • #Iº#L:
      • "1ºA", "1ºB", "1ºC", "1ºD"...
      • "2ºA", "2ºB", "2ºC", "2ºD"...
    • #Iº #Nª:
      • "1º 1ª";"1º 2ª";"1º 3ª";"1º 4ª"
      • "2º 1ª";"2º 2ª";"2º 3ª";"2º 4ª"
  • Tomas RTV: esta cadena permite generar el nombre de las tomas RTV. Los contadores #N y #L cuentan el número de toma dentro de una misma vivienda, oficina o local.
    • Toma RTV-#N:
      • "Toma RTV-1"
      • "Toma RTV-2"
      • "Toma RTV-3"...
    • Toma RTV-#L:
      • "Toma RTV-A"
      • "Toma RTV-B"
      • "Toma RTV-C"...
• Rotulación: estas casillas permiten elegir los datos que aparecerán rotulados en los detalles de distribución de planta.

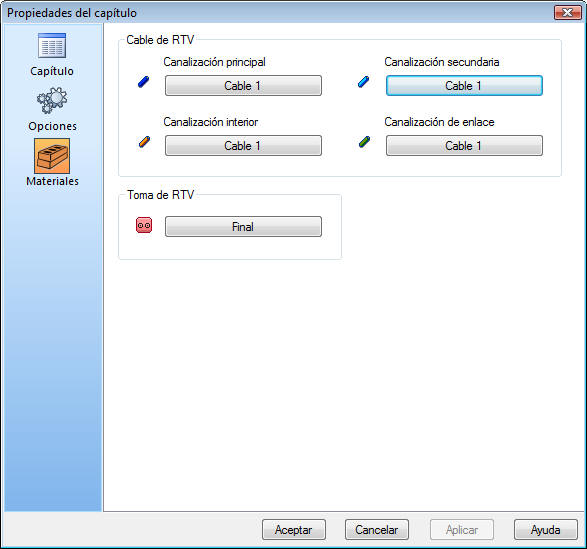

Solapa "Materiales"

En esta solapa podrá indicar los materiales por defecto a emplear en los cables y tomas RTV de la instalación. Para cambiar el material por defecto, haga clic en el botón que corresponda y elija un nuevo material de las bases de datos de telecomunicaciones.
