Descripción.
Esta opción de menú permite dibujar sobre el edificio una canalización, que
puede contener varios tubos, aunque en el dibujo aparezca representada como una
línea única.
Una canalización puede desempeñar diversas funciones:
- Canalización externa ( ): Está constituida por los conductos que discurren por la zona exterior del inmueble desde
la arqueta de entrada hasta el punto de entrada general del inmueble. Es la encargada
de introducir en el inmueble las redes de alimentación de los servicios de
telecomunicación de los diferentes operadores. Su construcción corresponde a la propiedad del inmueble.
- Canalización de enlace ( ): Para el caso de inmuebles de viviendas y teniendo en cuenta el lugar por el que se
acceda al inmueble, se define como:
- Para la entrada al inmueble por la parte inferior, es la que soporta los cables de la
red de alimentación desde el punto de entrada general hasta el registro principal
ubicado en el recinto de instalaciones de telecomunicaciones inferior (RITI).
- Para la entrada al inmueble por la parte superior, es la que soporta los cables que
van desde los sistemas de captación hasta el recinto de instalaciones de
telecomunicaciones superior (RITS), entrando en el inmueble mediante el
correspondiente elemento pasamuro.
- Para el caso de conjuntos de viviendas unifamiliares, se define como la que
soporta los cables de la red de alimentación de los diferentes servicios de
telecomunicación desde el punto de entrada general hasta los registros
principales, y desde los sistemas de captación hasta el elemento pasamuro,
situados en el recinto de instalaciones de telecomunicaciones único (RITU).
En cualquier caso está constituida por los conductos de entrada y los elementos de
registro intermedios que sean precisos. Los elementos de registro son las cajas o
arquetas intercaladas en esta canalización de enlace para poder facilitar el tendido de los
cables de alimentación.
- Canalización principal ( ): Es la que soporta la red de distribución de la ICT del inmueble, conecta el RITI y el RITS
entre sí y éstos con los registros secundarios. Podrá estar formada por galerías, tuberías
o canales.
En ella se intercalan los registros secundarios, que conectan la canalización principal y
las secundarias. También se utilizan para seccionar o cambiar de dirección la
canalización principal.
- En el caso de acceso radioeléctrico de servicios distintos de los de radiodifusión sonora y
televisión, la canalización principal tiene como misión añadida la de hacer posible el
traslado de las señales desde el RITS hasta el RITI
- Canalización secundaria ( ): Es la que soporta la red de dispersión del inmueble, y conecta los registros secundarios
con los registros de terminación de red. En ella se intercalan los registros de paso, que
son los elementos que facilitan el tendido de los cables entre los registros secundarios y
de terminación de red.
- Los registros de terminación de red son los elementos que conectan las canalizaciones
secundarias con las canalizaciones interiores de usuario. En estos registros se alojan los
correspondientes puntos de acceso a los usuarios; en el caso de RDSI, el PAU podrá ir
superficial al lado de este registro. Estos registros se ubicarán siempre en el interior de la
vivienda, oficina o local comercial y los PAU que se alojan en ellos podrán ser
suministrados por los operadores de los servicios previo acuerdo entre las partes.
- Canalización interior de usuario ( ): Es la que soporta la red interior de usuario, conecta los registros de terminación de red y
los registros de toma. En ella se intercalan los registros de paso que son los elementos
que facilitan el tendido de los cables de usuario.
- Los registros de toma son los elementos que alojan las bases de acceso terminal (BAT),
o tomas de usuario, que permiten al usuario efectuar la conexión de los equipos
terminales de telecomunicación o los módulos de abonado con la ICT, para acceder a los
servicios proporcionados por ella.
TK-ICT analiza la geometría de la instalación y reconoce cada una de las
funciones de las canalizaciones, pudiendo representar cada una de ellas en un
color característico si así se indica en
Herramientas->Opciones.
Los colores característicos por defecto son los que aparecen entre paréntesis en
los párrafos anteriores; el usuario puede modificarlos si lo desea desde
el mismo cuadro de Opciones.
Procedimiento de uso.
Una canalización se representa en TK-ICT como una
línea, y para dibujarla es preciso marcar dos puntos en la pantalla. El
dibujo de líneas en la Interfaz 3D es continuo, y por tanto, cuando dibuje el
primer segmento, la herramienta seguirá activa y podrá dibujar el siguiente
segmento marcando un único punto. Para salir de la herramienta de dibujo,
seleccione la opción Cancelar ()
en el menú contextual o presione la tecla ESC.

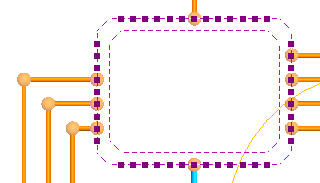

Las canalizaciones son las entidades encargadas de enlazar los símbolos
entre sí. Para conectar una línea a un símbolo, asegúrese de que el punto final
de la línea coincide con un punto de inserción del símbolo:
Tenga en cuenta que entre símbolo y símbolo sólo puede ir una canalización.

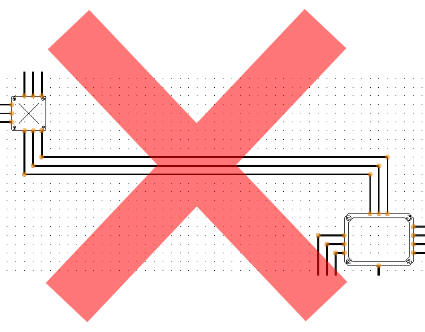

Un esquema como el de la figura siguiente no sería válido:

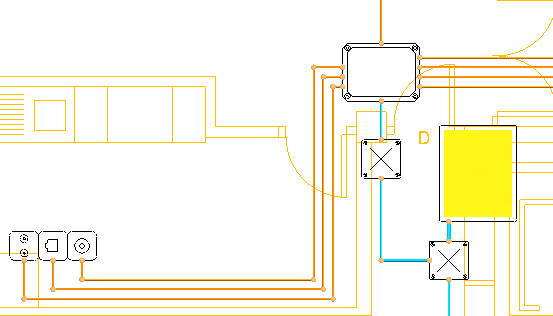

Propiedades de las canalizaciones.
Si hace doble clic sobre una canalización, o bien la selecciona y accede a
Datos->Entidades seleccionadas (),
entrará en su cuadro de propiedades, que contiene las siguientes opciones:
- Nombre: Aquí aparecerá la referencia de la canalización. El
programa asignará un nombre por defecto, que podrá cambiar si lo considera
necesario.
- Longitud medida a escala: es la longitud que la línea tiene en el
dibujo.
- Añadir a la longitud medida: permite añadir una cierta longitud a
la medida en el dibujo.
- Forzar longitud: esta opción permite fijar la longitud de la
canalización, independientemente de su medida en el dibujo.
