Calcular/Superficie protegida |
Ayuda TK-SU8 |
|
 |
El programa permite al usuario diseñar la instalación y calcularla siempre que lo desee, independientemente si debido a lo especificado en el documento SU8 del CTE sea o no de obligada realización. Con esta opción de menú, el usuario puede conocer que protección de ofrece la instalación en ese momento. En un sólo ejecuta la verificación de la necesidad de instalación de un pararrayos y en base al diseño realizado, la superficie que se encuentra protegida.
El cálculo de la superficie protegida dependerá del tipo de pararrayos instalado. Así, se tiene:
Punta Franklin

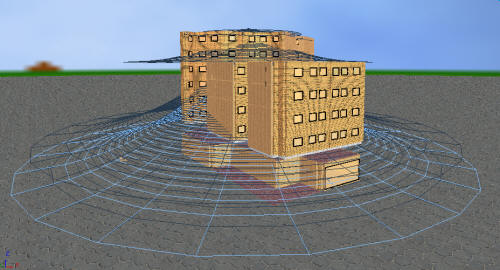

La protección otorgada por un pararrayo de este tipo se representa con figuras en forma de jaima. Tendremos una figura de color azul más claro que representará la zona del suelo protegida y por cada una de las alturas existentes, se mostrará una jaima de color azul oscuro que indicará la protección del pararrayo sobre las cubiertas con dicha altura.
Dado un pararrayo Franklin, el cálculo de la zona protegida se realiza siguiendo el método de la esfera rodante. Según este método, el volumen protegido queda definido al hacer rodar una esfera de radio R sobre el edificio. Las zonas que pueden ser tocadas por la esfera son susceptibles de ser alcanzadas por las descargas. El radio R de la esfera viene determinado por el nivel de protección que precisa la instalación según la siguiente tabla:
| Nivel de protección | Radio de la esfera rodante (m) |
|---|---|
| 1 | 20 |
| 2 | 30 |
| 3 | 45 |
| 4 | 60 |
Dispositivo de cebado

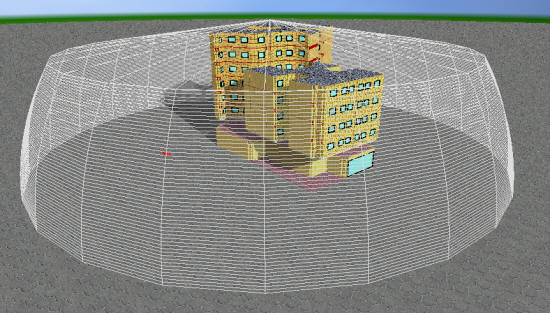

En el caso de que se emplee un dispositivo de cebado, la aplicación dibujará la figura geométrica que se genera siguiendo la norma.
Esta figura viene determinada por la siguiente definición:
- Bajo el plano horizontal situado a 5 metros por debajo de la punta, el volumen protegido es el de una esfera cuyo centro se sitúa en la vertical de la punta a una distancia D y cuyo radio es
R = D + DL
siendo
R -- el radio de la esfera en metros que define la zona protegida
D -- la distancia en metros desde la punta hasta el centro de la esfera. Su valor es función del nivel de protección
| Nivel de protección | Distancia D (m) |
|---|---|
| 1 | 20 |
| 2 | 30 |
| 3 | 45 |
| 4 | 60 |
DL -- Distancia en metros que es función del tiempo de avance Dt del pararrayos en ms.
Si el Dt es menor o igual a 60ms, DL = Dt.
Si el Dt es mayor que 60ms, DL = 60 m.
- Por encima de este plano (desde la punta hasta 5 metros por debajo de ella), la superficie que se protege es la que se encuentra dentro de un cono definido por la punta de captación y el círculo de intersección entre el plano y la esfera.
Temas relacionados:
Manual de usuario: Cap.4.1: Protección frente al rayo.
