Sincronizar con TK-CDT	Ayuda TK - SRR

El primer paso para el cálculo de una instalación de superficies radiantes consiste en realizar un cálculo de cargas térmicas con objeto de determinar la potencia demandada por cada local, que será igual a la que tiene que suministrar la instalación.

TK-SRR permite introducir manualmente la potencia de cada superficie, pero también dispone de un mecanismo de intercambio de información con el módulo de TeKton3D encargado del cálculo de carga térmica “TK-CDT Carga y Demanda Térmica”. Este proceso se denomina sincronización entre capítulos y permite un intercambio automático de datos entre ambos módulos.

La sincronización extrae del capítulo de Cargas Térmicas (TK-CDT) la información necesaria para el cálculo de la instalación de Superficies Radiantes: Tipo y composición del sistema de climatización, equipos de generación (Calderas y bombas de calor) y unidades terminales. Además cada elemento lleva asociados sus parámetros de cálculo: Potencias térmicas demandadas en calor y frío, superficie disponible para el tendido de tubos, tipo de recinto y materiales que conforman la superficie, temperaturas de consigna, etc.

Si dispone del módulo TK-CDT y desea utilizarlo como paso previo al uso del módulo TK-SRR tenga en cuenta las siguientes cuestiones:

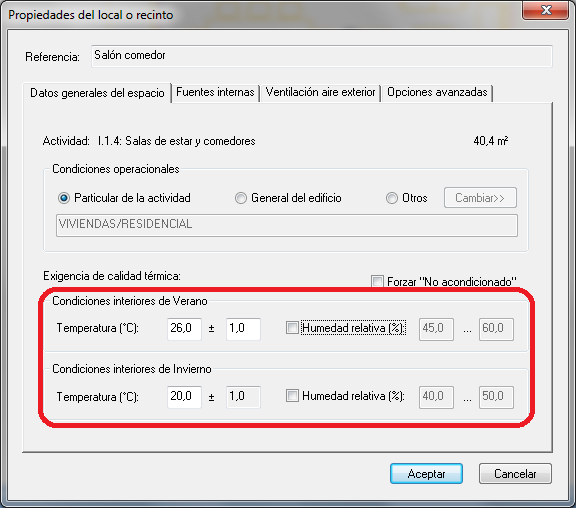

Los sistemas de calefacción por superficies radiantes permiten trabajar con temperaturas del aire del interior de los locales inferiores a las habituales, ya que las elevadas temperaturas a que se encuentran estas superficies mantienen la temperatura operativa dentro de los límites establecidos en el RITE. Por este motivo es habitual trabajar con temperaturas de consigna de 20°C. En caso de refrescamiento radiante ocurre algo similar y se recomiendan temperaturas de consigna de 26°C. En cuanto a las condiciones de humedad hay que tener en cuenta que los sistemas radiantes no tienen capacidad para efectuar ningún tipo de control sobre ella, incluso en el caso del refrescamiento, la superficie del suelo se calcula para que no se produzcan condensaciones. A continuación se muestra el cuadro de propiedades de un espacio acondicionado por superficies radiantes.

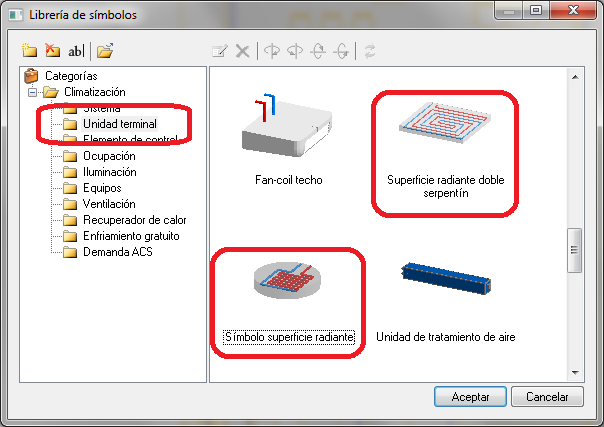

El diseño esquemático del sistema que contiene los equipos de generación y las unidades terminales es necesario durante el proceso de cálculo “Dimensionar equipos” para hacer el reparto de potencias. Este esquema se traza del mismo modo que para cualquier otro tipo de sistema. Sólo es necesario elegir el tipo de generador térmico (habitualmente caldera o bomba de calor) e insertarlo en el dibujo. Como unidades terminales relativas a superficies radiantes están disponibles los bloques que se muestran en la siguiente figura.

La utilización de estos símbolos asegura una correcta sincronización entre módulo.

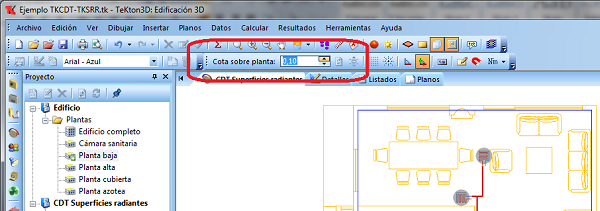

Para mayor comodidad y mejor visualización inserte los símbolos de las unidades terminales a una cota algo elevada sobre la cota de planta, por ejemplo a 0,1 m. Para ello utilice la caja de edición situada en la barra de Ayudas al dibujo que se muestra en la figura.
Sitúe un símbolo de Superficie Radiante dentro de cada espacio acondicionado. En caso de grandes locales diáfanos puede insertar varios símbolos y ya desde el módulo TK-SRR se decidirá la extensión de cada uno de ellos.

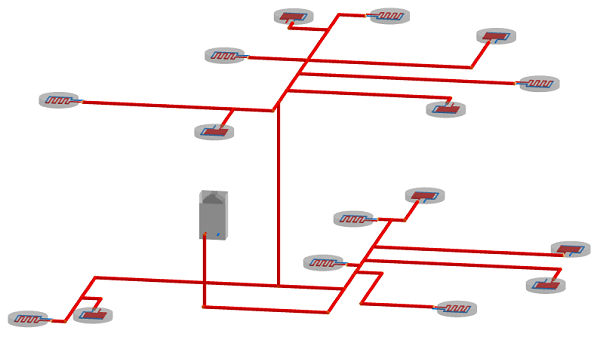

El dibujo esquemático de la instalación no requiere el trazado de armarios de colectores, simplemente se ha de conectar cada unidad terminal con el equipo generador térmico al que está asociado.
Una vez finalizado el cálculo de potencias térmicas es posible seleccionar un equipo válido para el generador térmico. En lo que se refiere a las unidades terminales de tipo Superficie Radiante también habrá que seleccionar uno de los Sistemas disponibles en la base de datos correspondiente, aunque del mismo modo que ocurre con los radiadores y paneles, en este paso de cálculo no se realiza el dimensionado de dichos elementos (pasos de tubo, saltos térmicos, etc.) cuestión que se abordará en los módulos TK-ICA y TK-SRR.

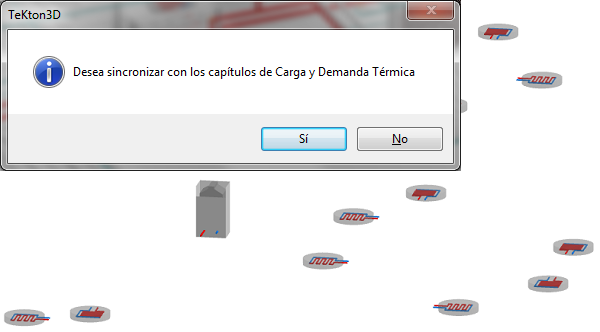

Para proseguir el diseño de la instalación de superficies radiantes acuda al submenú “Datos/Capítulo nuevo” y elija “Instalación de climatización por agua (CTE-HE2)”. Seguidamente se preguntará si se desea sincronizar con los capítulos de Carga y Demanda Térmica. Después de responder afirmativamente aparecen en pantalla los símbolos de los equipos sincronizados: Generadores térmicos y unidades terminales de tipo suelo radiante.

vaso

Estos símbolos llevan asociados los resultados del cálculo de carga térmica:

Generador térmico: Tipo de generador (caldera o equipo bomba de calor), las temperaturas de consigna, el salto térmico y el modelo de equipo seleccionado.
Unidades terminales: Potencia térmica necesaria, temperatura del local y área del local que lo contiene.
