Datos / Asignar nombres	Ayuda BTwin

Esta opción permite generar nombres para todos los elementos de la instalación de forma rápida y por distintos procedimientos.

Esta opción sólo estará disponible si existe una instalación correctamente trazada con todos sus elementos en capas de cálculo.

Una vez ejecutada aparece el cuadro de diálogo "Asignación de nombres" que dispone de un control en árbol de la instalación, y una barra de herramientas con todos los comandos disponibles.

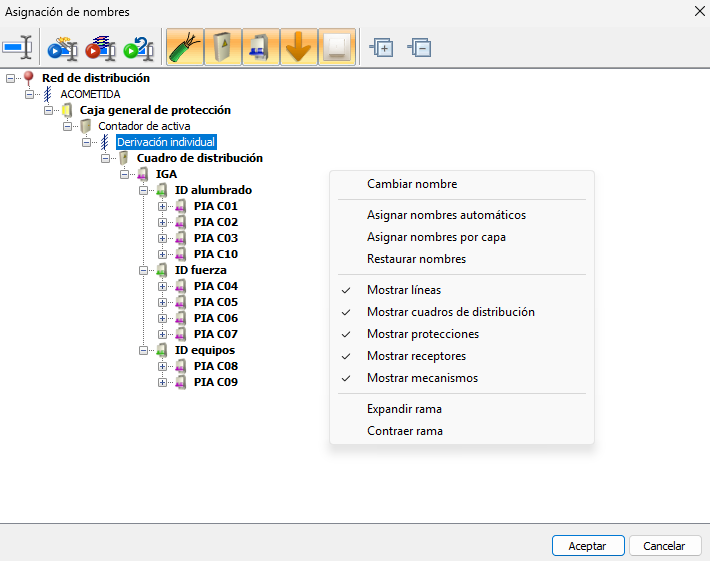

Cuadro de diálogo "Asignación de nombres"

Cuadro de diálogo que permite de forma rápida asignar el nombre a todos o parte de los elementos que integran la instalación objeto de cálculo.

Tiene dos áreas bien diferencia:

1.- Barra de herramientas: Contiene los botones que dan acceso a todas las opciones del cuadro de diálogo.

• Cambiar nombre.- Permite cambiar individualmente el nombre del elemento seleccionado en el árbol. En caso de líneas, el nombre se copia a el resto de tramos del mismo circuito.
• Asignar nombres automáticos.- Método de asignación automática de nombres. Realiza un proceso de nombrado automático de los elementos basándose en su tipología, datos de identificación asignados, y niveles de profundidad en la instalación. Los cuadros de primer nivel los nombra con la letra A y el orden del cuadro en el nivel. Los cuadros de segundo nivel se nombran con la letra B e igualmente el orden del cuadro en su nivel, y así sucesivamente (A1, A2, A3, ..., AN; B1, B2, B3, ..., BN; etc.) hasta el nivel de cuadros existente. Los circuitos se nombran en función del cuadro en el que están alimentados, y ordenados según el orden de conexión. Los circuitos especiales como Acometida, LGA y DI se nombran con las iniciales del tipo de tramo.
• Asignar nombres por capa.- Cambia el nombre de todos los elementos aguas abajo desde el seleccionado al nombre de la capa donde está cada uno de ellos. Si se traza la instalación organizando los circuitos por capa, esta opción permite asignar rápidamente el nombre de todos los elementos al de la capa donde están ubicados.
• Restaurar nombres.- Restaura todos los nombres aguas abajo desde el elemento seleccionado al valor anterior a la ejecución del cuadro de diálogo.
• Mostrar líneas.- Visualiza u oculta los elementos de tipo línea en el árbol de elementos.
• Mostrar cuadros de distribución.- Visualiza u oculta los cuadros de distribgución en el árbol de elementos.
• Mostrar protecciones.- Visualiza u oculta los dispositivos de protección en el árbol de elementos.
• Mostrar receptores.- Visualiza u oculta los receptores en el árbol de elementos.
• Mostrar mecanismos.- Visualiza u oculta los mecanismos en el árbol de elementos.
• Expandir rama.- Expande toda la rama desde el elemento seleccionado.
• Contraer rama.- Contrae toda la rama desde el elemento seleccionado.

2.- Árbol de la instalación. Permite visualizar la topología de la instalación e ir observando los nombres que van tomando los elementos, así como seleccionar los elementos desde los que se ejecutarán ciertas acciones iniciadas desde la barra de herramientas o desde el menú contextual.
