Insertar/Fusible

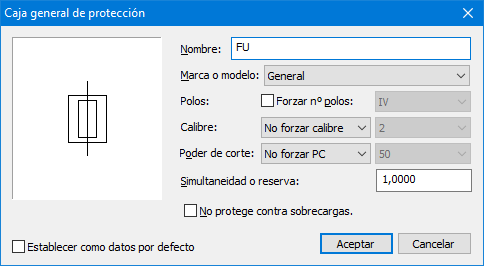

El cuadro de diálogo "Propiedades del fusible" permite consultar y modificar las propiedades de un fusible:

A continuación vemos una breve descripción de los campos que lo componen:

Descripción: Texto que identificará al elemento cuando sea necesario hacer referencia a él en resultados, advertencias o errores.

Marca o modelo: Lista desplegable con todas las marcas o modelos disponibles en la base de datos de fusibles. En el proceso de cálculo, durante la selección del calibre, tensión y poder de corte para este dispositivo, el programa siempre intentará tomar valores comerciales encontrados para dicho modelo. En caso de no encontrar ninguno, lanzará el correspondiente mensaje de error.

Forzar el número de polos: El programa selecciona por defecto el número de polos del dispositivo en base a la distribución de los circuitos aguas abajo del dispositivo, o en función del circuito de alimentación al cuadro, según sea el caso. No obstante, puede ocurrir que la configuración deseada sea distinta. En ese caso, puede forzarse en este campo el número de polos del dispositivo.

Forzar el calibre: Este campo consiste en una lista desplegable donde se puede seleccionar el criterio para forzar o no el calibre de este dispositivo. Se puede elegir uno de los 4 criterios siguientes:

• No forzar calibre: Se selecciona el calibre de cálculo.
• Forzar calibre =: Se selecciona el calibre elegido en la lista desplegable adjunta.
• Forzar calibre >: Se selecciona el mayor calibre de entre el calculado y el superior al elegido en la lista desplegable adjunta.
• Forzar calibre >=: Se selecciona el mayor calibre de entre el calculado y el elegido en la lista desplegable adjunta.

En el caso de que se fuerce el calibre, y la intensidad nominal sea superior al mismo, el programa mostrará el correspondiente aviso en el cuadro de diálogo de progreso del cálculo. Si no se fuerza ningún valor, el programa determinará el calibre más adecuado de los disponibles para el modelo elegido.

Forzar el poder de corte: La lista desplegable permite seleccionar el criterio de selección del poder de corte:

• No forzar PC: Se selecciona el poder de corte según criterios de cálculo.
• Forzar PC =: Se selecciona el poder de cálculo elegido en la lista desplegable adjunta.
• Forzar PC >: Se selecciona el mayor poder de cálculo de entre el calculado y el superior al elegido en la lista desplegable adjunta.
• Forzar PC >=:Se selecciona el mayor poder de corte de entre el calculado y el elegido en la lista desplegable adjunta.

En el caso de que se fuerce el poder de corte, y la intensidad de cortocircuito máxima sea superior al mismo, el programa mostrará el correspondiente aviso en el cuadro de diálogo de progreso del cálculo. Si no se fuerza ningún valor, el programa determinará el poder de cálculo más adecuado de los disponibles para el modelo elegido.

Simultaneidad para el cálculo del calibre: Este parámetro actúa exactamente igual que su valor homónimo introducido en las propiedades de las líneas. Actúa directamente sobre la potencia instalada aguas abajo del dispositivo, y permite reducir la potencia a considerar para el cálculo de la intensidad nominal (ver ayuda extendida sobre simultaneidad).

ATENCIÓN: el valor de la simultaneidad se acarrea a lo largo de los circuitos y los dispositivos de protección. Si le hemos dado a un dispositivo de protección una simultaneidad de 0'5, y a la línea que protege le hemos dado igualmente un valor de 0'5, la simultaneidad real aplicada desde la protección corresponde al producto de ambas, es decir, se aplicaría un valor de 0'5x0'5=0'25.

No protege contra sobrecargas: Esta opción hace que el calibre se elija superior a la intensidad de diseño pero no inferior a la intensidad máxima del conductor, es decir, se verifica protección contra cortocircuitos, pero no contra sobrecargas.

Establecer como datos por defecto: Si activa esta casilla y acepta el cuadro de diálogo, los datos introducidos son almacenados como datos por defecto para este tipo de elementos. De este modo, cada vez que inserte un nuevo elemento de este tipo en el área de dibujo, será creado de forma automática con estos datos.
