Herramientas/Opciones	Ayuda BTwin

Este cuadro de diálogo contiene los siguientes apartados:

• General.
• Representación de cálculo
• Generación automática del esquema unifilar.
• Configuración de resultados

General.

Esta función permite modificar una serie de opciones generales del programa, tales como la posibilidad de añadir índices a las descripciones durante la edición conjunta de los elementos, la forma de presentar el resultado de medir un área, el tamaño de las líneas que identifican el número de polos, etc.



• Autosalvar el documento actual cada: Indica el periodo de tiempo al cabo del cual el programa guardará automáticamente el proyecto en curso. Si se desactiva la casilla, el programa no realizará el autoguardado.
• Convertir texto OEM a ANSI al importar un fichero en formato DXF: esta opción tendrá utilidad cuando se utilice un fichero DXF generado por un programa en entorno MS-DOS. La codificación de caracteres utilizada por MS-DOS es OEM (Original Manufacturer Equipment), mientras Windows trabaja con conjuntos de caracteres ANSI (American National Standards Institute). Ambos conjuntos de caracteres no son equivalentes (aunque sí en parte), por lo que la interpretación directa de texto OEM si realizar la conversión podría dar lugar a la aparición de caracteres extraños.
• Al medir área, mostrar resultados en un cuadro de diálogo:  Con esta opción activa, al utilizar la herramienta  Medir área () los resultados aparecerán en una ventana emergente.
• Al medir área, mostrar resultados en el dibujo sobre el área seleccionada: Si está activa esta opción, al utilizar la herramienta Medir área (), se mostrarán los resultados directamente sobre el área de dibujo, en un sombreado que desaparecerá cuando se modifique el zoom. Esta opción puede activarse simultáneamente con la anterior.



• Añadir índices a las descripciones durante la edición múltiple: esta opción añade unos índices en la descripción (que es el campo "Nombre" de los cuadros de diálogo de Propiedades), cuando se realiza una edición conjunta de múltiples elementos.
• Tamaño de las líneas auxiliares que indican el número de polos: con esta opción se le indica al programa la longitud de las líneas de polos a representar en el esquema.
• Localización de las bases de datos: Permite establecer la localización de las bases de datos, eligiendo entre:
  • Restaurar y utilizar las bases en la localización de defecto. Restaura las bases en la carpeta de instalación de BTwin.
  • Restaurar y utilizar las bases en localización centralizada. Restaura las bases de una carpeta única designada por el usuario. Esta opción le permite seleccionar una carpeta de red para compartir bases de datos con otros colaboradores que utilicen el programa.

Puede guardar y restaurar las bases de datos mediante la opción de menú Archivo/Bases de datos/Copias de seguridad.

• Restaurar los datos por defecto al insertar nuevos elementos en el dibujo: al hacer clic en este botón, se borran las variaciones que el usuario haya podido realizar sobre los datos por defecto. Así, si en alguna de las entidades (líneas, receptores, cuadros o protecciones) ha marcado la opción "Establecer como datos por defecto", al insertar nuevas entidades éstas conservarán las propiedades de la primera, para que esto no continúe sucediendo, habrá que utilizar esta opción.

Representación de cálculo

Esta solapa dispone de opciones para realizar un cambio automático del color de las entidades de la instalación al finalizar el proceso de cálculo. Para ello, presenta las siguientes opciones:

• Por capa: Cada elemento toma el color de la capa en la que está almacenado.
• Por tipo de tramo: Cada elemento toma el color asociado en la tabla adjunta al tipo de tramo que tiene definido.
• Por sección adoptada: Cada elemento toma el color asociado en la tabla adjunta a la sección de fase resultante del cálculo.
• Por criterio de cálculo de secciones adoptado: Cada elemento toma el color asociado en la tabla adjunta al criterio elegido por el programa para determinar la sección del circuito.
• Color asociado al método de instalación: Cada elemento toma el color asociado al método de instalación que tiene definido.
• Color asociado a la normativa empleada: Cada elemento toma el color asociado a la norma que usa el método de instalación que tiene definido.

Generación automática del esquema unifilar.

Este cuadro contiene los parámetros que determinan el formato de los esquemas unifilares (generados automáticamente con la opción Resultados/Dibujar esquemas unifilares). Gracias a este cuadro podrá ajustar las dimensiones, fuentes y símbolos empleados en los esquemas unifilares, de forma que el aspecto de éstos sea totalmente personalizado por el usuario. El cuadro de opciones contiene los siguientes apartados:

• Dimensiones.- Separación entre circuitos, tamaño de los símbolos, altura de circuitos, ...
• Textos.- Altura de textos, interlineado y tipo de fuente.
• Opciones.- Llevar la alimentación a la tabla de resultados o recortar automáticamente textos que no caben.
• Símbolos por defecto.- Símbolos generales para cada tipo de protección. (también se pueden asignar individualmente a cada dispositivo).
• Colores.- Colores de dibujo de las distintas partes del esquema.
• Resultados en las protecciones.- Parámetros a rotular en los dispositivos de protección.
• Resultados en los circuitos.- Parámetros a rotular verticalmente en los circuitos.
• Resultados en la tabla.- Parámetros a rotular en la tabla.

Dimensiones.

En este cuadro podrá ajustar las dimensiones del esquema unifilar:

• Separación entre circuitos. Distancia horizontal entre los distintos circuitos.
• Altura de los símbolos de los dispositivos. Tamaño de los símbolos que identifican a los dispositivos de protección.
• Altura de los circuitos. Tamaño vertical de las líneas que identifican a los circuitos.
• Margen de separación entre esquemas. Distancia entre esquemas de cuadros diferentes.
• Grosor de las líneas de embarrado. Espesor de las líneas de embarrado.

Textos.

Este apartado contiene las opciones que definen el formato de los textos:

• Altura de los textos: altura del recuadro que contiene los textos.
• Factor de interlineado (Fi): determina la distancia de interlineado como un factor de la altura.
• Distancia de interlineado (Di): es la distancia que sumada al margen dado por el factor anterior, determina el interlineado:
• Tipo de fuente: en este desplegable puede seleccionar la tipografía a emplear en la generación de textos.

Opciones

Presenta dos opciones diferentes:

• Alimentación en la tabla de resultados. En vez de dibujar la alimentación al cuadro en la parte superior del mismo, la lleva hacia abajo hasta la tabla de resultados, aprovechando para incluir también en la tabla los parámetros de esta línea.

• Recortar textos al espacio disponible. Esta opción permite recortar automáticamente descripciones de los circuitos y las protecciones que exceden el espacio disponible.

Símbolos por defecto.

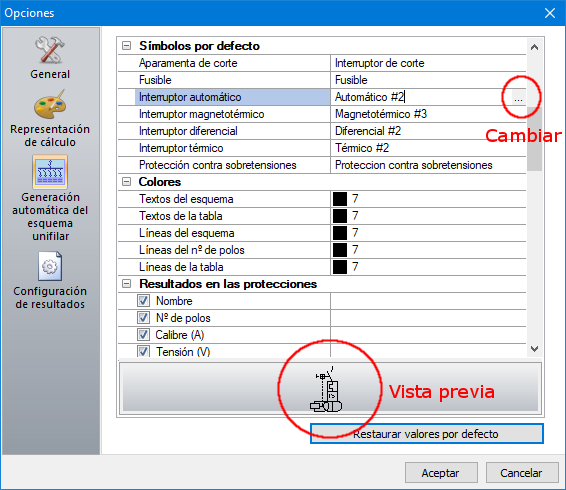

En esta lista encontrará los símbolos asociados a los mecanismos que aparecen en los esquemas unifilares. Si selecciona uno de ellos, en la parte inferior del cuadro aparecerá representado el símbolo asociado al mecanismo. Si desea modificarlo, puede hacerlo con el botón de los puntos suspensivos que aparece en la parte derecha del renglón seleccionado:

Esta opción permite asignar el símbolo por defecto para cada categoría, pero también es posible asignar símbolos específicos para un dispositivo determinado, para ello tiene que asignarlo dentro del cuadro de diálogo de definición de protecciones del cuadro de distribución (Datos/Definir protecciones).

Esta entrada de blog de iMventa.com explica cómo definir símbolos personalizados para el esquema unifilar de BTwin.

Colores.

En este cuadro puede elegir el color de los elementos que componen el esquema unifilar. Puede hacerlo de dos maneras:

• Escribiendo directamente el número de plumilla.
• Abriendo el Cuadro de selección de color, haciendo clic en el botón de los puntos suspensivos (similar al de cambiar símbolos).
