Dispositivos de Protección	Ayuda EVwin

Descripción

Desde este cuadro de diálogo se permite modificar las características de los dispositivos de protección y los coeficientes de simultaneidad generales de una vivienda tipo definida mediante el módulo EVwin. Será accesible desde el botón “Dispositivos de protección” ubicado en el cuadro de diálogo Propiedades de la Vivienda.

Es muy importante asignar correctamente los coeficientes de simultaneidad, ya que de ellos dependerá la potencia a contratar de la vivienda, así como la potencia a considerar aguas arriba de la vivienda.

Si el grado de electrificación determinado para la vivienda es “electrificación básica”, la potencia máxima prevista será como mínimo 5.750 (W) (correspondiente a un IGA de 25 (A)). Si el grado de electrificación determinado es “electrificación elevada”, la potencia máxima prevista será como mínimo 9.200 (W) (correspondiente a un IGA de 40 (A)). Sin embargo, en función de los factores de simultaneidad asignados en este cuadro de diálogo, podrá variar dos elementos fundamentalmente:

• El calibre del Interruptor de Control de Potencia (ICP). Si introduce unos factores que reflejen una simultaneidad elevada, el calibre del ICP puede llegar a ser inferior al calibre del IGA. Es totalmente normal, se trataría de contratar una potencia inferior a la potencia nominal de la instalación. No obstante, la derivación individual se calculará para la potencia máxima prevista (calibre del IGA), y no para la potencia que limita el ICP.

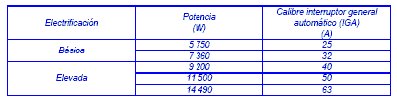

• La potencia máxima prevista de la vivienda, y por consiguiente, el calibre del IGA. Si introduce unos factores que reflejen una baja simultaneidad, la potencia máxima prevista puede llegar a ser superior a los 5.750 (W) para electrificación básica y 9.200 (W) para la electrificación elevada. Modificando los factores de simultaneidad podrá variar la potencia máxima prevista de la vivienda según la siguiente tabla:

El cuadro de diálogo se divide en los siguientes campos:

• Modelo ICP: Permite seleccionar en la lista desplegable adjunta el modelo de interruptor magnetotérmico a utilizar en el Interruptor de Control de Potencia (ICP).
• Modelo IGA: Permite seleccionar en la lista desplegable el modelo de interruptor magnetotérmico para utilizar en el Interruptor General Automático (IGA).
• Modelo PIAs: Permite seleccionar en la lista desplegable adjunta el modelo de interruptor magnetotérmico para utilizar en los Pequeños Interruptores Automáticos (PIA) que protegen contra sobrecargas y cortocircuitos a los circuitos finales de utilización de la vivienda.
• Simultaneidad General: Permite especificar el coeficiente de simultaneidad general para el cuadro de distribución. Dependiendo de este factor, la potencia máxima prevista para la vivienda será mayor o menor. Actuando sobre este factor estará cambiando la simultaneidad para el conjunto de circuitos, variando la intensidad asignada de los dispositivos generales (IGA o ID).
• Modelo IDs: Permite especificar en la lista desplegable adjunta el modelo de Interruptor Diferencial a emplear en los dispositivos de protección diferencial que instale el cuadro de distribución de la vivienda.
• Simultaneidades por diferencial: Sólo en el caso de más de un diferencial, podrá especificar aquí una simultaneidad adicional para el conjunto de circuitos protegidos por un mismo diferencial. Cuando disponga de dos o más diferenciales, la simultaneidad de cada grupo se multiplicará por la simultaneidad general. En caso de un solo diferencial, sólo se tendrá en cuenta la simultaneidad general definida en el campo anterior. En la tabla inferior aparecen los posibles diferenciales que puede tener el cuadro de distribución. Podrá en esta tabla editar directamente los coeficientes de simultaneidad para cada dispositivo de protección diferencial (ID1, ID2, …, ID8).

  Estos valores no se tendrán en cuenta cuando sólo se instale un diferencial.

• Instalar un Interruptor Diferencial General: Activando esta casilla, EVwin insertará un interruptor diferencial general. Este tipo de configuración es normal cuando la vivienda tiene más de 5 circuitos, lo cual obliga a más de un diferencial, y se quiere disponer de uno general del cuadro.
• Instalar un dispositivo de Protección Contra Sobretensiones: Activando esta casilla, EVwin insertará un dispositivo de Protección contra sobre tensiones. Este dispositivo será dibujado en el esquema unifilar, pero no se calcula, por lo que no aparecerán resultados del mismo en el esquema.
