Opción de menú que permite iniciar el asistente para introducción de cámaras de planta rectangular.
Para ello, muestra el cuadro de diálogo Iniciar asistente, que permite iniciar el asistente, y marcar una opción por la que salga este diálogo cada vez que se cree un proyecto nuevo.
Respondiendo «SI» a la pregunta «¿Desea utilizar el asistente para la introducción de cámaras?», se muestra otro cuadro de diálogo de nombre Asistente para la introducción de cámaras, que permite introducir todos los datos necesarios para definir la nueva cámara de planta rectangular.
Una vez validado el cuadro de diálogo, se crearán en el árbol de proyecto los elementos correspondientes a la nueva cámara, y al género, los cerramientos, la iluminación, las personas y la ventilación de la misma. Así mismo, se dibujará en el área de dibujo un esquema de la cámara así como una tabla de las necesidades frigoríficas.
Cuadro de diálogo que permite definir de una sola vez todas las características de una nueva cámara de planta rectangular, para los cual, es necesario introducir los siguientes datos:

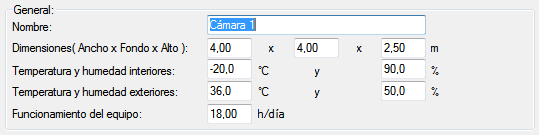

Permite introducir las características generales de la cámara:
Esta sección permite introducir información acerca del producto a almacenar en la cámara. Sólo admite un tipo, pero una vez finalizado el asistente podrá introducir todos los tipos adicionales que quiera.

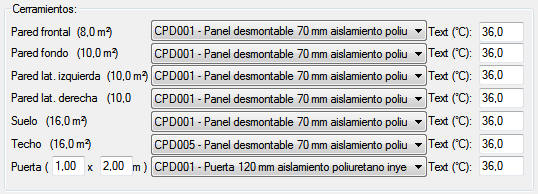

Esta sección permitirá definir todos los cerramientos de la cámara, teniendo en cuenta que se trata de una cámara de sección rectangular. Se trata, por lo tanto, de las paredes frontal, fondo, lateral izquierda y lateral derecha, la puerta, el suelo y el techo.
Para cada cerramiento es posible introducir el elemento constructivo que lo constituye, así como la temperatura exterior. Ésta última es actualizada automáticamente con la temperatura exterior asignada en los datos generales de la cámara, no obstante podrá introducir una diferente.
Para las paredes, podrá seleccionar un elemento constructivo de los disponibles en la base de elementos constructivos verticales en el grupo «Separación otros locales». La superficie de cada cerramiento se calculará de forma automática, y vendrá expresada en cada campo. A la superficie de la pared frontal se le restará la superficie de la puerta.
Para la puerta, podrá seleccionar un elemento constructivo de los disponibles en la base de datos de huecos en el grupo «Puertas otros locales». La superficie de la puerta se podrá introducir directamente mediante los campos de ancho y alto de la misma, en metros. Esta superficie, además de permitir calcular la transmisión de calor a través de la propia puerta, servirá para restarla a la superficie calculada para la pared frontal, que es donde se presupone que estará instalada la puerta.
Para el suelo, podrá seleccionar un elemento constructivo de los disponibles en la base de elementos constructivos horizontales en el grupo «Sobre otro local». La superficie del suelo se calculará de forma automática, y se expresará en el mismo campo.
Para el techo, podrá seleccionar un elemento constructivo de los disponibles en la base de elementos constructivos horizontales en el grupo «Bajo otro local». La superficie del techo se calculará de forma automática, y se expresará en el mismo campo.Todos estos valores los podrá modificar una vez finalizado el asistente, a través de los elementos que éste haya introducido en el árbol de proyecto.
En esta sección podrá introducir los parámetros relativos al mantenimiento de la cámara:
En cuanto a la ventilación, por defecto se hará una cálculo automático del número de renovaciones al día en función del volumen de la cámara y de la temperatura de régimen, pero podrá modificarse una vez finalizado el asistente y generado el elemento correspondiente a la ventilación en el árbol de proyecto.
