Temas de ayuda.

Descripción.

DAwin dispone de los siguientes paneles de tarea :

• Buscar
• Comprobar
• Errores

Panel "Buscar"

Este panel permite realizar búsquedas de entidades presentes en el proyecto. Los criterios de búsqueda se ajustan en el desplegable situado en la parte superior de la barra de proyecto (algunos criterios requieren de algún dato adicional como puede ser un intervalo de valores o la especificación de un modelo concreto), y en la parte inferior aparecerán los resultados de la búsqueda:

Una vez realizada la búsqueda, al hacer clic sobre un resultado, automáticamente se centrará la vista sobre el mismo.

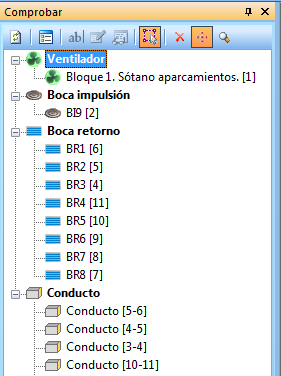

Panel "Comprobar"

Este panel muestra (al utilizar el comando Calcular) un esquema ramificado que muestra todas y cada una de las entidades de cálculo del proyecto. Resulta útil para comprobar que los elementos se encuentran correctamente conectados, realizar ediciones rápidas de elementos, etc.

El panel "Comprobar" dispone de una barra que contiene las siguientes herramientas:

• Actualizar: vuelve a cargar la información del dibujo para completar el esquema.
• Configurar.
• Cambiar nombre: permite modificar la referencia de una entidad seleccionada desde el propio esquema.
• Propiedades : Muestra las propiedades del elemento seleccionado
• Mostrar resultados: Muestra los resultados de cálculo del elemento seleccionado
• Herramientas de localización, que le facilitarán la búsqueda de entidades de la lista en el área de dibujo.
