Materiales de cimentación...

Esta opción está disponible sólo para usuarios que tengan licenciado el módulo EN-ZN - Cálculo de zapatas para naves industriales.

Esta opción es accesible desde el menú Datos y desde el Asistente.

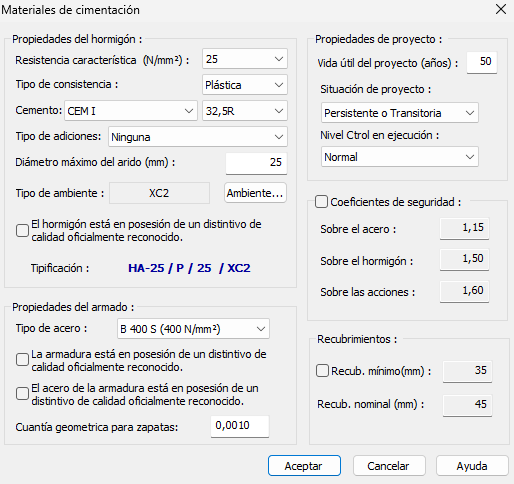

Este cuadro de diálogo sirve para definir el hormigón armado y el acero de las armaduras a emplear en cimentaciones. El cuadro consta de varias partes bien diferenciadas:

• Propiedades del hormigón
• Propiedades del armado
• Propiedades del proyecto
• Coeficientes de seguridad
• Recubrimientos

Hormigón

Esta parte del cuadro sirve para tipificar el hormigón conforme al CE-21. (Tipificación: Tipo-Resistencia/Consistencia/TamañoMáximo/Exposición).

Se entiende que de los Tipos de hormigón (en masa, armado, pretensado, árido reciclado en masa y árido reciclado armado), estaremos definiendo sólo los hormigones armados (sin árido reciclado).

Por tanto, el usuario debe definir aquí los siguientes parámetros:

• Resistencia característica especificada (N/mm²): valor de la resistencia característica a compresión del hormigón en probeta cilíndrica a los 28 días f_ck, con un valor mínimo para hormigón armado de 25 N/mm² (ver la tabla A19.3.1). Este valor debe darse en N/mm² (MPa), aunque el usuario puede darlo en otra unidad si lo desea.
• Tipo de consistencia: consistencia del hormigón de la Tabla 33.5.a del CE-21, según el ensayo del cono de Abrams, podrá ser:
  • Seca
  • Plástica
  • Blanda
  • Fluida
  • Líquida
  • Autocompactable, no se tiene en cuenta en este programa.
• Cemento: tipo de cemento a emplear; determina el recubrimiento mínimo del elemento, de acuerdo con las tablas CE-21 (se recomienda ver el Anejo 6 del CE-21).
• Tipo de adiciones: si existen aditivos en el hormigón, debe indicarse, ya que las adiciones también influyen en el cálculo del recubrimiento mínimo:
  • Ninguna
  • Humo de sílice superior al 6%
  • Cenizas volantes superior al 20%
  • Microsílice superior al 6%
  • Otras adiciones...
• Diámetro máximo del árido (mm): Es un parámetro fundamental en la comprobación de separación entre barras longitudinales.

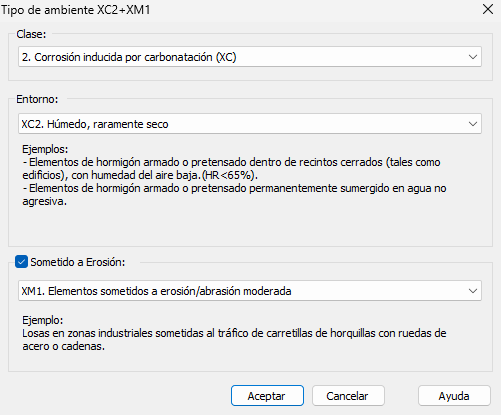

• Tipo de ambiente: debe especificarse la clase de exposición conforme al CE-21. El programa incorpora un pequeño asistente que le permitirá seleccionar la clase de forma cómoda haciendo clic en el botón Ambiente... Este botón abre un cuadro de diálogo en el que podrá elegir la clase de exposición general y específica; dependiendo de la clase seleccionada, el programa mostrará la descripción de la Tabla A19.4.1 del CE-21.
•
• El hormigón está en posesión de un distintivo de calidad oficialmente reconocido: si se indica que existe dicho distintivo y, además, el nivel de control de ejecución de la estructura es Intenso, se reduce el coeficiente de seguridad que minora la resistencia del hormigón.

Armaduras

Los datos a definir en este caso son:

• Tipo de acero: debe elegir entre los tipo de acero:
  • B 400 S (f_yk= 400 N/mm²): acero soldable.
  • B 500 S (f_yk = 500 N/mm²): acero soldable.
  • B 400 SD (f_yk= 400 N/mm²): acero soldable con características especiales de ductilidad.
  • B 500 SD (f_yk = 500 N/mm²): acero soldable con características especiales de ductilidad.
• Además, existen dos checks que representan dos condiciones, que de cumplirse, el coeficiente de minoración de la resistencia del acero será reducido. Si se cumple sólo una de las condiciones, será reducido si el control de la ejecución es Intenso.
  • La armadura está en posesión de un distintivo de calidad oficialmente reconocido.
  • El acero de la armadura está en posesión de un distintivo de calidad oficialmente reconocido.
• Cuantía geométrica en zapatas: este valor se calcula automáticamente en función del acero elegido. Independientemente de esto, como algunos autores reconocidos defienden la necesidad de adoptar una cuantía mayor, el programa deja abierta la posibilidad a considerar cualquier otra cuantía. El dato se pide en tanto por uno.

Proyecto

Los datos a definir para este caso son:

• Vida útil del proyecto (años): se refiere al valor de la vida útil nominal o periodo de servicio de la estructura.
• Situación de proyecto: normalmente será Persistente o Transitoria. Si las acciones que ha considerado en el cálculo de la nave son de origen Accidental, modifique la selección. La carga sísmica se tiene en cuenta como accidental de forma automática.
• Nivel de control en ejecución: nivel de control de calidad de la ejecución de elementos de hormigón armado (no debe confundirse con el nivel de control de calidad en la fabricación del hormigón). El actual CE-21 define dos niveles de control:
  1. Intenso (ver artículo 55 del CE-21)
  2. Normal (ver artículo 55 del CE-21)
  3. Indirecto (ver apartado 57.5.6. del CE-21)
  El nivel de control de la ejecución afecta directamente al número de actividades de control a realizar en la obra, por cada unidad de inspección (CE-21).

Coeficientes de seguridad

En este apartado aparecerán los coeficientes de seguridad, calculados en función del nivel de control y de la existencia, o no, de un distintivo de calidad oficialmente reconocido.

Como norma general no deben modificar estos coeficientes, ya que vienen impuestos por la normativa vigente. Las opciones disponibles en este cuadro son:

• Coeficiente sobre el acero
• Coeficiente sobre el hormigón
• Coeficiente sobre las acciones

Recubrimientos

Recubrimiento mínimo (mm): Se define como recubrimiento mínimo de una armadura aquél que debe cumplirse en cualquier punto de la misma, en mm, según los apartados 44.2.1, 44.3, 44.4 o 44.5 del CE-21.

Recubrimiento nominal (mm): Para garantizar estos valores mínimos, los planos de proyecto reflejarán los Recubrimientos nominales de las armaduras (suma del Recubrimiento mínimo y del margen de recubrimiento de la Tabla 43.4.1 del CE-21).
