Sector de incendio.

Esta opción de menú está disponible con el módulo de cálculo RFwin Resistencia al fuego.

Esta opción es accesible desde el botón   de la barra de herramientas, o bien desde el menú Insertar->Sector de incendio.

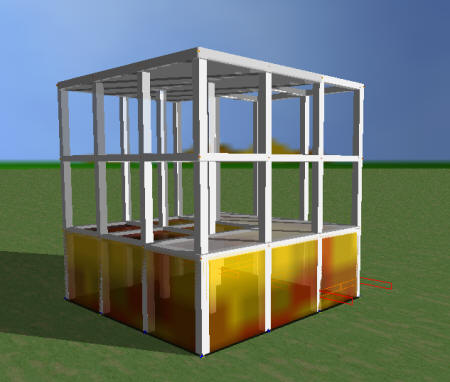

Opción de menú que permite dibujar en el área de dibujo 3D (solapa «Modelo de Barras» ó «Modelo de EC») un sector de incendio.

Los sectores de incendio son volúmenes que delimitan zonas en las que se aplicará un cierto criterio de protección contra incendios. Así, cuando se inserta un sector de incendios, el programa exigirá una cierta resistencia al fuego a los elementos estructurales contenidos dentro del volumen.

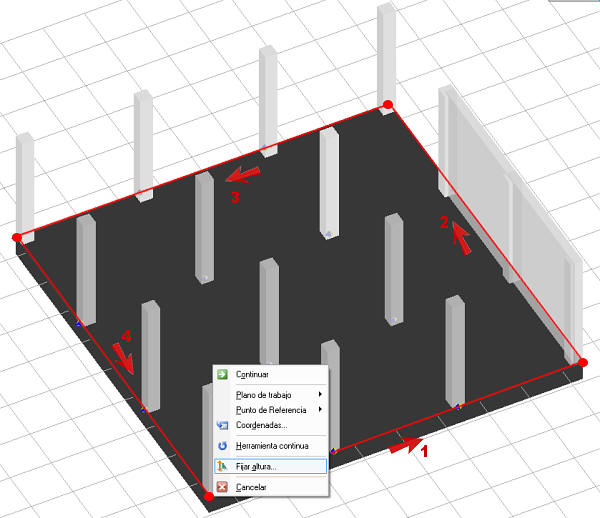

Para definir un sector de incendio, hay que dibujar un contorno cerrado en el área de dibujo, que delimitará su planta. Una vez cerrado el contorno (en la figura siguiente, las líneas 1-2-3-4), desde el menú contextual se elige "Fijar altura" () y manualmente se introduce la altura del sector:

La ventana de propiedades del sector de incendio consta de los siguientes elementos:

• Parte común: En esta zona aparece un resumen de las propiedades, un croquis del sector seleccionado, la referencia (cadena de texto asignada al sector) y la opción "Calcular para este sector" (en caso de querer obviar la comprobación de la resistencia a fuego en el sector seleccionado, desactivar esta casilla).
• Dos solapas:
  • Modelo de incendio: contiene los datos referentes al contenido del sector de incendio, y la normativa de aplicación.
  • Propiedades constructivas: contiene datos referentes a las soluciones constructivas empleadas en el sector de incendio seleccionado.

Modelo de incendio.

• Uso mayoritario de la superficie del sector de incendio: en este campo se establecerá el uso de la superficie construida del sector de incendio. Los valores del desplegable dependerán del método o norma utilizada para determinar la duración del incendio o Tiempo de Resistencia al Fuego exigible (TRF). Los conceptos corresponden a:
  • General: se establecerá este valor cuando se desconozca el uso al que se destinará la superficie del sector o cuando no pueda clasificarse con alguno de los restantes. Esta categoría es compatible con todos los métodos o normas para el cálculo del TRF.
  • Vivienda Unifamiliar: superficie destinada a este uso en edificaciones definidas como tales. Se exceptúan aquellas situadas en edificios de pública concurrencia. Esta categoría no se puede seleccionar si se utiliza el Reglamento de Seguridad contra Incendios en Establecimientos Industriales (RSIEI-2004) como norma de cálculo del TRF.
  • Residencial Público: Corresponde a aquellos establecimientos subsidiarios del uso Publica Concurrencia destinados a residencias tales como edificios de viviendas, hoteles, etc. Al igual que en Vivienda Unifamiliar, no puede utilizarse si se calcula según la norma RSIEI-2004.
  • Hospitalario, Docente, Administrativo: estas tres categorías representan zonas de edificios públicos que puedan clasificarse como tales. Se podrán exceptuar las zonas destinadas a habitaciones y dormitorios en función de la ocupación de estas. No son compatibles con el RSIEI-2004.
  • Comercial: En esta categoría se incluirán todas aquellas zonas comerciales independientemente del uso general de la edificación donde se encuentran ubicadas. No es compatible con el RSIEI-2004.
  • Industrial (Fabricación y Venta): se utilizará para definir una superficie de uso industrial destinada a la fabricación o venta de productos. El calculo del TRF solo podrá hacerse utilizando la norma RSIEI-2004.
  • Industrial (Almacenamiento): igual al anterior, aunque destinado al almacenamiento de productos. El calculo del TRF solo podrá hacerse utilizando la norma RSIEI-2004.
  • Pública Concurrencia: responde al tipo de establecimiento de público acceso susceptible de presentar altos niveles de ocupación. No es compatible con el RSIEI-2004.
  • Garaje: servirá para caracterizar las zonas dedicadas al aparcamiento de vehículos. No es compatible con el RSIEI-2004.



• Requisitos de estabilidad al fuego de los elementos según la norma: en este campo se definirá el método de cálculo o la norma para determinar el TRF exigible a los elementos constructivos situados dentro del sector de incendio. El programa tiene definido tres métodos:
  • Tablas CTE: emplea las exigencias de estabilidad al fuego tabuladas en la sección SI 6 del Documento Básico SI “Seguridad en caso de incendio” del Código Técnico de la Edificación.
  • RSIEI-2004: utiliza las exigencias de estabilidad al fuego tabuladas en el Reglamento de Seguridad contra Incendios en Establecimientos Industriales de 2004.
  • Tiempo Equiv. CTE: permite determinar el tiempo de resistencia al fuego que se exigirá a los elementos constructivos del sector calculando el “tiempo equivalente de exposición al fuego” según la metodología especificada en el Código Técnico de la Edificación.
  • Curvas Paramétricas EC1: permite determinar el tiempo de resistencia al fuego que se exigirá a los elementos constructivos del sector calculando la duración del incendio (fase de crecimiento) según la metodología especificada en el Anexo A del Eurocódigo 1 (UNE-EN 1991-1-2: 2004).



• Nivel de Riesgo del Sector o Nivel de Peligrosidad del Combustible: el valor que se establece en este campo se utilizará para realizar comprobaciones de la superficie máxima construida del sector, así como para determinar la densidad de carga de fuego de calculo y las exigencias de resistencia al fuego según se esté empleando un método de calculo de TRF u otro.

Si se utiliza como método de cálculo o norma el Reglamento de Seguridad contra Incendios en Establecimientos Industriales, el valor fijado corresponderá al nivel de peligrosidad del combustible que definirá a su vez el valor del coeficiente de peligrosidad por combustibilidad (Ci) que utilizaremos para calcular la densidad de carga de fuego de cálculo tal como se establece en el apartado 3.2 del Anexo I de este reglamento. En este caso, los valores <Normal> y <Bajo> corresponden el menor nivel de peligrosidad considerado en la norma (Tabla 1.1).

Por el contrario, si se utiliza alguno de los métodos o normas restantes, el valor seleccionado corresponderá al nivel de riesgo del sector en relación a los que se definen en el apartado 2 “Locales y zonas de riesgo especial” de la sección SI 1 del documento básico SI “Seguridad en caso de incendio” del Código Técnico de la Edificación. Si este es el caso, deberá tenerse en cuenta que el valor <Normal> significa que el sector de incendio no es considerado como un local de riego especial.

• Establecimientos industriales: Estas opciones son de aplicación únicamente si se aplica el RSIEI-2004:
  • Tipo de edificio: Es el tipo según la clasificación que se establece en el apartado 2.1 “Establecimientos industriales ubicados en un edificio” del Anexo I del RSIEI-2004. Los valores del desplegable corresponden a los tipos que allí se describen.
  • Coeficiente de activación: valor del coeficiente de peligrosidad por activación (Ra) inherente a la actividad industrial que se desarrolla en el sector y que puede determinarse basándose en la Tabla 1.2 del Anexo I del RSIEI-2004.



• Densidad de carga de fuego característica: valor de la carga de fuego característica por unidad de superficie construida (MJ/m2) del sector. Para determinados usos de la superficie, cuando el método o norma de cálculo es distinto al RSIEI-2004, no será necesario introducir este dato puesto que ya esta predefinido en el programa. En estas condiciones el valor se muestra en la casilla sin que el usuario pueda modificarlo.



• Velocidad crecimiento fuego: Esta propiedad se utiliza solamente cuando el método de cálculo utilizado es curvas paramétricas EC1 y se refiere a la velocidad de crecimiento para fuegos controlados por el combustible según el tipo de ocupación o uso del sector. Por defecto muestra un valor para cada categoría de uso, aunque el usuario podrá modificarlos según su criterio. Sus valores determinan el tiempo limite para el que se supone agotado el combustible de un fuego determinado.

Propiedades constructivas.

• Elementos de cierre del sector: las propiedades agrupadas en esta sección sirven para determinar un coeficiente dependiente de las características termomecánicas (inercia térmica) de la envolvente del sector y se utilizan cuando el método de cálculo es el del “tiempo equivalente de exposición al fuego”. Los campos mostrados son:
  • Material de muros: define la solución constructiva para los muros de cierre del sector. En el desplegable se muestran algunas de las opciones comúnmente utilizadas, aunque también se podrá optar por utilizar un material desconocido o uno definido por el usuario. En el primer caso, el programa utilizará para los cálculos un valor de la inercia térmica predefinido que devolverá un coeficiente de conversión de las propiedades térmicas del sector igual a 0.07 (véase apartado B.3 del Anejo B del DB SI “Seguridad en caso de incendio” del Código Técnico de la Edificación). En el segundo caso, el usuario deberá definir las propiedades térmicas que se comentan a continuación para el conjunto de los muros de cierre del sector.
  • Conductividad térmica (λ): el valor de esta propiedad del material de los muros en W/mºK. Si los muros de cierre del sector no fueran de un único material, debería determinarse el valor promedio utilizando la siguiente expresión:

Donde A_i es el área de cada tramo de muro con la misma conductividad térmica λi. Si los muros de cierre fueran de un material constituido por capas, entonces el valor de la conductividad térmica deberá calcularse como:

Donde: s_i es el espesor de cada capa con la misma conductividad térmica λi.

• Calor específico (c): es el valor de esta propiedad del material de los muros en J/kgºK. Si los muros no fuesen de un único material, o si fueran de un material constituidos por capas, entonces se debería utilizar un valor promedio del calor específico determinado según las expresiones definidas anteriormente.
• Peso específico (ρ): es el valor de esta propiedad del material de los muros en kg/m3. Si los muros no fuesen de un único material, o si fueran de un material constituidos por capas, entonces se debería utilizar un valor promedio del calor específico determinado según las expresiones definidas anteriormente.
• Relación Área Huecos Vert./Área Planta (av): que indica el valor de la relación entre el área del total de huecos verticales (puertas, ventanas, conductos de ventilación) que puedan existir en el sector con respecto al área en planta del mismo. El área en planta del sector será la de los suelos de cada planta sometidos al régimen de utilización correspondiente al sector. Esta relación se establecerá como un valor adimensional entre los límites de 0.025 y 0.25.
• Relación Área Huecos Hor./Área Planta (ah): indica el valor de la relación entre el área de todos los huecos en la cubierta del sector respecto su área en planta. También es un valor adimensional cuyos límites son 0 y 1. Este parámetro estará desactivado cuando el método de calculo utilizado sea Curvas Paramétrica EC1 ya que las condiciones de aplicación del mismo exigen que no existan huecos en la cubierta del sector.
• Altura promedio de huecos verticales: es el promedio de alturas de todos los huecos verticales del sector en metros.



• Medidas de seguridad: Estas casillas solamente se usarán y estarán disponibles cuando el método o norma de cálculo utilizada para definir el TRF sea distinto del Reglamento de Seguridad contra Incendios en Establecimientos Industriales (RSIEI-2004).
  • Detección Automática: si se selecciona indicará que el establecimiento cuenta con un sistema de detección y alarma automáticos instalados conforme al Reglamento de Instalaciones de Protección contra Incendios (RIPCI).
  • Alarma Auto. Bomberos: indica que el sector dispone de un sistema automático de comunicación con los servicios de bomberos.
  • Sistema. Extinción Automático.: se debe activar esta casilla si el establecimiento cuenta con un sistema de extinción automático de incendio (rociadores, etc.).
    Otras: muestra un cuadro de diálogo en el que se deberán ativar las diferentes medidas de seguridad establecidas en el Eurocódigo 1 (Anexo A) para utilizar con el método Curvas Paramétricas EC1.



• Alturas máximas de evacuación: son las alturas, en dirección ascendente o descendente, que deberán salvar los ocupantes de un sector de durante la evacuación por riesgo de incendio hasta la salida al exterior. Los valores que se fijen en esta sección del cuadro de dialogo servirán para definir la posición del sector respecto a la rasante de la calle o nivel del terreno en la salida al exterior. Las dos casillas no podrán tener valores mayores que cero simultáneamente y, si ambas fuesen cero indicaría que el sector se encuentra al nivel de la rasante exterior. Estos valores también serán utilizados para determinar si dentro del sector existe algún sótano y, entonces, asignar el TRF correspondiente a los elementos del mismo.
