Mantenimiento - Electrodos

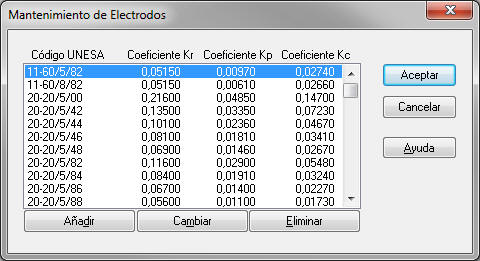

Este cuadro de diálogo contiene una lista con los tipos de electrodos. También es posible agregar nuevos tipos, modificar las características de los existentes o bien eliminarlos.

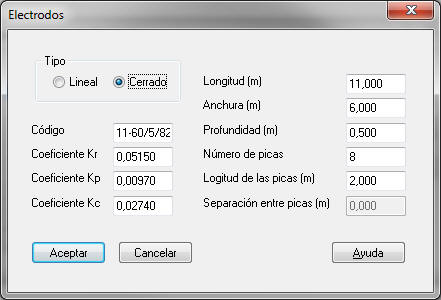

Si introduce un nuevo elemento permanecerá almacenado indefinidamente en la base de datos y Ud. lo podrá emplear en la definición de cualquier nuevo proyecto. Para añadir un nuevo registro, o modificar uno existente, aparece el cuadro de dialogo de edición de propiedades de un electrodo:

• Tipo de electrodo: Lineal o cerrado. Se considera cerrado cuando engloba totalmente el perímetro exterior del CT.
•  Código: Sirve para identificar al electrodo. Se ha seguido la nomenclatura UNESA:
•  Coeficiente Kr: Indique el coeficiente de resistencia del electrodo. Debe ser un número entre 0 y 1.
•  Coeficiente Kp: Indique el coeficiente de tensión de paso del electrodo. Debe ser un número entre 0 y 1.
•  Coeficiente Kc:  Indique el coeficiente de tensión de contacto del electrodo. Debe ser un número entre 0 y 1.
•  Longitud: Es la longitud del electrodo en metros. Cuando se trata de un electrodo lineal, este campo no es accesible, lo calcula directamente el programa al indicar el número de picas y la separación que hay entre ellas.
•  Anchura: Es la anchura del electrodo en metros. Cuando se trata de un electrodo lineal, este campo no es accesible.
•  Profundidad: Indique la profundidad a la que están enterrados los conductores. Su unidad de medida es en metros.
•  Número de picas: Indique cuantas picas tiene el electrodo.
•  Longitud de las picas en metros.
•  Separación entre las picas en metros. Este campo no es accesible si se elige el tipo de electrodo cerrado.
