Bases de Datos
Descripción
En el menú Insertar del programa ICwin puede haber los siguientes elementos:
El cuadro de diálogo para el mantenimiento de bases de datos contiene una
lista de registros y una serie de botones para actuar con ellos.
Agregar registros
Para definir un nuevo registro Ud. tendrá que pulsar el botón Añadir y
rellenar el cuadro de diálogo de propiedades del registro.
Una vez que pulse Aceptar el nuevo elemento permanecerá almacenado
indefinidamente en la base de datos y Ud. lo podrá emplear en cualquier
nuevo proyecto.
Modificar registros
Es posible cambiar las propiedades de cualquier elemento de la lista. Hay
dos formas posibles de hacerlo:
- Seleccione el registro en la lista y pulse el botón Cambiar.
- Haga doble clic con el botón principal sobre el registro que
quiere modificar.
En cualquier caso aparece el cuadro de diálogo de propiedades del
elemento en donde podrá cambiar los datos.
Borrar registros
Para suprimir elementos de la lista, seleccione la línea en la que está
el registro picando con el ratón y pulse el botón Eliminar.
Antes de borrarlo definitivamente aparecerá un cuadro de diálogo en el
que se pide confirmación de la operación de borrado.
Copiar registros
Para hacer copia de algún registro, selecciónelo y pulse el botón Copiar.
De esta forma aparece en pantalla el cuadro de diálogo de propiedades del
registro en donde es posible cambiar algún dato. Cuando pulse Aceptar se
añade una nueva línea con el resto de los datos duplicados.
Esta base de datos sirve para almacenar distintas series de tubos, cada
una de ellas con su lista de diámetros comerciales. Durante la edición de
datos de una tubería, debemos elegir la serie de tubos donde queremos que,
en la fase de cálculo, ICwin seleccione el diámetro nominal más adecuado.
Propiedades de los registros
Nombre de la serie: Esta campo consiste en una casilla
de edición que permite introducir el nombre que identificará a la serie, que
será igualmente el nombre del fichero en el que se guardarán sus datos
(automáticamente se añade la extensión TUB). Por ello, el nombre debe estar
compuesto por caracteres válidos para formar un nombre de fichero correcto.
Material interior: Lista desplegable con tipos de
materiales para elegir el que compone el interior de los tubos de la serie
que estamos defiendo. Este dato permitirá determinar la rugosidad del
conducto, sirviendo de parámetro para el cálculo de las pérdidas de carga.
Los coeficientes de Hazen-Williams y el valor de la rugosidad asignados a
cada tipo de material son:
- Fundición sin revestir 100: 0,25
- Fundición con capa de alquitrán 100: 0,15
- Fundición revestida centrifugada 100: 0,5
- Hierro galvanizado 110: 0,025
- Acero con capa de alquitrán 110: 0,040
- Acero sin revestir 120: 0,050
- Fibrocemento sin revestir 140: 0,025
- Fibrocemento revestido bituminoso 140: 0,025
- Revestimiento fuerte de cemento centrifugado enlucido 130: 0,025
- Revestimiento fuerte de cemento centrifugado 130: 0,40
- Revestimiento fuerte bituminoso enlucido 130: 0,025
- Revestimiento fuerte bituminoso centrifugado 130: 1,025
- Hormigón moldeado 130: 0,400
- Hormigón centrifugado 130: 0,025
- Revestimiento mortero de cemento 130: 0,50
- Hormigón en tubería o túneles rugosos con revestimiento de hormigón
130: 1,25
- Latón, cobre, plomo, etc. 140: 0,007
- Aluminio 140: 0,005
- Materiales plásticos (1) 140: 0,0007
- Materiales plásticos (2) 140: 0,0004
Lista de tubos: Campo en el que se representan los tubos
que componen la serie. Para cada uno, se especifican los siguientes datos:
- D. Nominal: Diámetro nominal del tubo, es decir, su
denominación.
- Dint. (mm): Diámetro interior, en milímetros.
- Esp. (mm): Espesor, en milímetros.
- Pmáx. (Kg/cm²): Presión máxima de trabajo, en Kg/cm².
Esta base de datos sirve para almacenar distintas series de válvulas,
cada una de ellas con su lista de diámetros comerciales. Durante la edición
de datos de una válvula, debemos elegir la serie donde queremos que, en la
fase de cálculo, ICwin seleccione el diámetro nominal más adecuado
Propiedades de los registros
Serie, marca o modelo: Esta campo consiste en una
casilla de edición que permite introducir el nombre que identificará a la
serie. Será el nombre que aparecerá en la lista desplegable cuando tengamos
que seleccionar una serie al editar los datos de una válvula insertada en el
dibujo.
Tipo de válvula: Lista desplegable que permite
seleccionar el tipo de válvula de la serie que vamos a introducir. Para
ello, podemos elegir entre los tres tipos siguientes:
válvulas de corte, válvulas de retención o válvulas reductoras de presión. Este dato permitirá
el filtrado de los elementos de esta base, pues cuando tengamos que
seleccionar la serie al editar una válvula de corte en el dibujo, sólo
aparecerán en la lista desplegable todas las series compuestas por válvulas
de corte. Igual pasará con las válvulas de retención y las reductoras de
presión.
Sistema de cierre: Lista desplegable que permite
seleccionar el sistema de cierre de las válvulas pertenecientes a la serie
que estamos introduciendo. El contenido de la lista variará en función del
tipo de válvula seleccionado en el campo anterior. No obstante, si el tipo
de válvula lo hemos seleccionado como reductora de presión, este campo
aparecerá deshabilitado.
Material del cuerpo o carcasa: Lista desplegable, y editable que permite
seleccionar o escribir el material que compone el cuerpo o carcasa de las
válvulas pertenecientes a la serie que estamos introduciendo.
Material de los elementos internos: Lista desplegable, y
editable que permite seleccionar o escribir el material que componen los
elementos internos de las válvulas pertenecientes a la serie que estamos
introduciendo.
Este material determina el coeficiente de Hazen-Williams usado en el
cálculo de las pérdidas de carga por fricción:
- Acero de carbono 120.
- Acero inoxidable 140.
- Bronce 140.
- Bronce fundido 140.
- Hierro fundido 110.
- Latón 140.
- Latón estampado 140.
- Latón forjado 140.
Presión máxima de trabajo: Consiste en una caja de
edición que permite introducir la presión máxima de trabajo de las válvulas
pertenecientes a la serie que estamos definiendo. La unidad de presión
podemos seleccionarla en el control que aparece a la derecha. Mediante el
accionamiento de las flechas, podremos elegir entre metros de columna de
agua (m.c.a.), Kilos por centímetro cuadrado (Kg/cm²), y atmósferas (Atm.).
El valor de presión será tomado en las unidades que indique este control.
Diámetros: Campo en el que se representan los diámetros
que componen la serie. Para cada uno, se especifican los siguientes datos:
- D. Nominal: Diámetro nominal de la válvula, es decir, su
denominación.
- Dint. (mm): Diámetro interior, en milímetros.
- Longitud equivalente (m): Longitud equivalente de tubo de igual
diámetro interior y material que provoca idénticas pérdidas de carga por
fricción.
Cuando el programa realice el cálculo de la instalación, buscará en esta
lista el diámetro más adecuado a las características de cada válvula que
encuentre. Podemos añadir nuevos diámetros, modificar los existentes o
eliminarlos mediante los botones que aparecen en la parte inferior de la
lista. Es posible ordenar los registros realizando un clic de ratón sobre el
encabezado de cualquiera de las columnas de la lista.
Esta base de datos sirve para almacenar los datos hidráulicos de distintos
modelos de bombas y circuladores, cada uno de ellos con su curva característica
caudal-presión. Durante la edición de datos de un elemento circulador, debemos
elegir el modelo para que en la fase de cálculo “Simulación de curva
característica”, ICwin calcule el punto de funcionamiento real de la
instalación.
Propiedades de los registros
Modelo: Este texto puede estar formado por varios
identificadores, como la marca, el modelo, la serie, las dimensiones, etc.
(p.e. GRUNDFOS UPS 25-40). Será la referencia con la que el modelo aparecerá
en las listas de selección.
Diámetro conexiones (mm): Diámetro de las tuberías que se
pueden conectar al circulador.
Tensión nominal (V): Tensión eléctrica de funcionamiento en
voltios.
Velocidad de giro (r.p.m.): Velocidad de giro para la que se
dan los datos siguientes de la curva característica.
Normalmente un modelo cubre
varias velocidades de giro. Para tenerlas en cuenta se pueden introducir cada
una de ellas en un registro independiente.
Curva característica Presión-Caudal. Esta curva se define
mediante varios puntos en el que cada uno indica la presión disponible para un
caudal de agua determinado. Es conveniente introducir al menos tres puntos para
que el programa pueda interpolar puntos intermedios con una precisión tolerable.
Uno de los puntos debe ser el punto nominal de funcionamiento, ya que suele ser
el de mayor rendimiento del circulador.
Para definir un punto de la curva pulse el botón Nuevo. Para
modificar los datos del punto seleccionado utilice el botón Modificar
y para borrar un ítem de la lista selecciónelo y pulse el botón Eliminar.
- Caudal de agua (m³/h): Caudal para el que se determina
la presión disponible.
- Presión disponible (mca): Altura manométrica que es
capaz de suministrar la bomba circuladora cuando descarga el caudal dado
anteriormente.
- Potencia consumida (w): Potencia eléctrica que se
consume durante el funcionamiento descrito en los campos anteriores.
La base de datos de generadores se usa en las operaciones de selección del
grupo térmico, tanto de forma manual como automática.
Originalmente incluye algunos modelos de calderas de la marca Roca, aunque está
abierta para la introducción de cualquier otro.
Propiedades de los registros
Marca y modelo: Texto identificativo del aparato. Es
conveniente incluir marca, modelo, serie, etc. para facilitar la selección
automática.
Tipo de combustible: A elegir entre sólidos, líquidos,
gaseosos y electricidad. Potencia útil de calefacción (kW).
Rendimiento (%): Rendimiento de la caldera de calefacción.
Capacidad de agua (l): Capacidad de agua del interior de sus
elementos en litros.
En los restantes campos marcar si la caldera dispone de ese elemento.
La base de datos de emisores se usará en las operaciones de selección de
radiadores y paneles. Originalmente incluye la mayoría de los modelos de
emisores de las marcas Roca, Manaut y Hergom, aunque está abierta para la
introducción de cualquier otro.
Propiedades de los registros
Marca y modelo: Este texto puede estar formado por
varios identificadores, como la marca, el modelo, la serie, las dimensiones,
etc. (p.e. Roca Clásico N61-2). Es conveniente que mantenga un criterio
uniforme para que en la selección automática de emisores se pueda precisar
al máximo el criterio de filtrado.
Tipo de emisor: A escoger entre radiador, panel simple,
panel simple convector y panel doble convector.
Emisión (W/Elemento) o (W/m): Potencia de emisión por
elemento para los radiadores y por metro lineal para paneles, referidas al salto
térmico dado por el fabricante.
Capacidad (l/Elemento) o (l/m): Capacidad de agua en litros
por elemento para los radiadores o por metro lineal para los paneles.
T. media emisor - T. ambiente (°C): Se obtiene aplicando la
ecuación: 0,5*(Temperatura de entrada - temperatura de salida) - Temperatura
ambiente. Es la temperatura base sobre la que el fabricante calcula la potencia
de emisión (suele ser de 50ºC).
Exponente de la curva característica: Es un valor entorno a
1,25 que sirve para determinar la variación de la potencia de emisión al variar
las temperaturas de entrada, salida y ambiente.

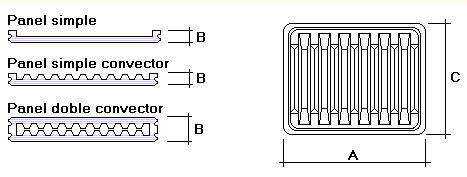

Altura total del emisor (mm): Dimensión C, según la
siguiente figura.
Profundidad del emisor (mm): Son las dimensiones extremas
del emisor (B), según la siguiente figura.
El siguiente campo depende del tipo de emisor que se ha elegido en la lista
desplegable:
Para radiadores:
Anchura de elementos (mm): Es la separación entre elementos
individuales (A), según la siguiente figura.
Para paneles:
Lista de dimensiones (mm/mm/mm): Es una lista con las
dimensiones disponibles en milímetros (A). Separe cada valor con un carácter
"/". El programa escogerá entre éstas la longitud necesaria.
Esta base de datos sirve para almacenar los datos hidráulicos de distintos
modelos de intercambiadores térmicos, cada uno de ellos con su curva de pérdidas
caudal-presión. Durante la edición de datos de una enfriadora o bomba de calor,
un fan-coil o un climatizador, debemos elegir el modelo de intercambiador para
que en la fase de cálculo, ICwin calcule las pérdidas de presión reales del
dispositivo como parte del circuito hidráulico cerrado.
Propiedades de los registros
Modelo: Este texto puede estar formado por varios
identificadores, como la marca, el modelo, la serie, las dimensiones, etc. (p.e.
Carrier 30RYH 070). Será la referencia con la que el modelo aparecerá en las
listas de selección.
Tipo: A escoger entre Enfriadora de agua, Bomba de calor,
Fan-coil o Climatizador. El tipo permite filtrar la base de datos de modo que
cuando se inserte un elemento y se editen sus propiedades sólo aparezcan los
modelos relacionados, por ejemplo al insertar un generador térmico sólo
aparecerán los modelos de tipo enfriadora o bomba de calor.
Volumen de agua (l): Capacidad de agua del intercambiador,
utilizado para calcular el volumen total de agua en la instalación y la
capacidad del Vaso de expansión.
Diámetro de conexiones de entrada/salida (mm): Diámetro de
las tuberías que se pueden conectar al intercambiador.
Diámetro de conexiones de desagüe (mm): Diámetro de las
tuberías de evacuación de condensados.
Curva de pérdidas de presión: Esta curva se define mediante
varios puntos que indican la pérdida de carga que se produce en el
intercambiador cuando por él circula un caudal de agua determinado.
La curva de pérdidas relaciona el caudal con la presión. ICwin calcula el
caudal y, a partir de él, obtiene la pérdida de carga en el intercambiador.
Es conveniente introducir al menos tres puntos para que el programa pueda
interpolar puntos intermedios con una precisión tolerable.
Uno de los puntos debe ser el punto nominal de funcionamiento (se recomienda
que sea el central), para el que ya
se han introducido valores en los campos anteriores.
Para definir un punto de la curva pulse el botón Nuevo... Para
modificar los datos del punto seleccionado utilice el botón Modificar...
y para borrar un ítem de la lista selecciónelo y pulse el botón Eliminar.
Cuando defina los datos de un punto aparecerá el cuadro de diálogo
Características de la curva de pérdidas de un intercambiador.
Este cuadro de diálogo se utiliza para definir un punto de la curva
característica de pérdidas de carga de un intercambiador. Los campos que
contiene son los siguientes:
Caudal de agua (l/h): Caudal para el que se determinan las
pérdidas de presión.
Pérdida de carga en el intercambiador (KPa): Pérdidas de
presión provocadas en el intercambiador cuando circula el caudal dado en el
campo anterior.
Esta base de datos sirve para almacenar distintos sistemas de circuitos de
suelo, cada uno con su lista de parámetros y valores comerciales dados por el
fabricante. Durante la edición de propiedades de un circuito de suelo debemos
asignarle un sistema de los existentes en esta base de datos, de modo que en la
fase de cálculo, SRwin escoja el paso de tubo más adecuado entre los disponibles
para ese sistema.
Propiedades de los registros
Marca/Modelo: Este texto puede estar formado por varios
identificadores, como la marca, el modelo, la serie, las dimensiones, etc. (p.e.
Polytherm. Elemento base POL). Será la referencia con la que el modelo aparecerá
en las listas de selección.
Parámetros relativos al tubo:
- Material: Seleccionar uno de los materiales presentes
en la lista desplegable. Si no existe elegir Otros e introducir las
características en los campos sucesivos.
- Conductividad térmica (W/m·K): Valor que se rellena
automáticamente cuando en la lista anterior se escoge uno de los modelos
conocidos. Modificar este valor si se elige la opción Otros o bien se desea
introducir un valor diferente al que sugiere el programa.
- Diámetro exterior x espesor (mm): Introducir el
diámetro del tubo indicando primero el diámetro total exterior seguido del
carácter x y para finalizar el espesor de las paredes. Por ejemplo, son muy
comunes en suelo radiante los tubos de 16x2 y 20x2.
- Paso o separaciones permitidas (m): Introducir
separadas por el carácter / las distintas separaciones de tubo posibles.
Cuando los paneles aislantes tienen tetones o mallas guía, el fabricante
indica los pasos de tubo que se adaptan a esos paneles. Si no es así, la
norma UNE da como pasos de tubo más usuales los siguientes:
0,050/0,075/0,100/0,150/0,200/0,225/0,300/0,375
- Longitud máxima por circuito (m): Cada fabricante da
una longitud de circuito de suelo máxima, ya sea para evitar grandes
desequilibrios entre los distintos circuitos de un mismo colector, o bien
viene limitada por las longitudes de fabricación de rollos de tubería.
Propiedades de los paneles de aislamiento térmico:
- Espesor (m): Grosor del material empleado como
aislamiento térmico colocado bajo la tubería.
- Conductividad térmica (W/m·K): Propiedad aislante del
panel base.
Espesor mínimo de la placa de hormigón (m): Cada fabricante
indica un espesor mínimo que debe tener la losa de hormigón, medido desde la
generatriz superior del tubo.
Este cuadro de diálogo que permite configurar algunos parámetros utilizados
en el cálculo de las instalaciones de calefacción por suelo radiante:
Tipos de revestimientos de suelo: Lista con los
revestimientos de suelo más comunes. De cada uno de ellos hay que introducir el
espesor y la conductividad térmica del material. La lista admite diez registros
como máximo y no está permitido cambiar la configuración original.
Tipos de zonas de uso: La normativa contempla tres tipos de
utilización de zonas, para cada una de ellas impone una temperatura máxima de
suelo, una temperatura ambiente y una densidad de flujo térmico máxima:
| Tipo de uso |
Temperatura máxima de suelo (°C) |
Temperatura ambiente (°C) |
Densidad de flujo térmico máxima (W/m²) |
| Lugar de permanencia |
29,0 |
20,0 |
100,0 |
| Zona periférica |
35,0 |
20,0 |
175,0 |
| Cuarto de baño |
33,0 |
24,0 |
100,0 |
El programa permite definir siete nuevos tipos de zonas de uso, pero no da la
posibilidad de modificar las originales.
Conductividad térmica del hormigón (W/m·K): Propiedad
referida a la losa de hormigón situada sobre las tuberías del suelo radiante.
Resistencia térmica del forjado (m²·K/W): Parámetro del
forjado o solera situado debajo del suelo radiante, utilizado para el cálculo de
las pérdidas de calor en sentido descendente.
Temperatura de los locales bajo el suelo radiante (°C):
Parámetro del local o terreno situado debajo del suelo radiante, utilizado para
el cálculo de las pérdidas de calor en sentido descendente.
Esta función del programa sirve para manipular la base de datos de
receptores, que se usará en las operaciones de cálculo de caudales y consumos de
agua caliente. Originalmente incluye los aparatos de utilización de ACS más
corrientes, aunque esta abierta para la introducción de cualquier otro.
Temperatura de utilización (°C): Temperatura base a la que
están referidos los consumo de agua caliente que se definen más adelante. No es
necesario que la temperatura sea igual a la de utilización del proyecto donde se
utilice este aparato receptor, ya que el programa hará las conversiones
oportunas.
Caudal mínimo instantáneo (l/s): Caudal mínimo necesario
para una correcta utilización del aparato.
Consumo por llenado en una utilización (l): Cantidad total
de agua a la temperatura dada anteriormente, consumida durante un uso típico del
aparato, independientemente del tiempo que pueda durar esta utilización.
Esta opción permite manipular la base de datos de unidades de consumo, que se
usará en las operaciones de cálculo de caudales y consumos de agua caliente.
Originalmente incluye las configuraciones típicas de viviendas y habitaciones
de hotel más corrientes, aunque esta abierta para la introducción de cualquier
otro.
Propiedades de los registros
Temperatura de utilización (°C): Temperatura base a la
que están referidos los consumo de agua caliente que se definen más
adelante. No es necesario que la temperatura sea igual a la de utilización
del proyecto donde se utilice esta la unidad de consumo, ya que el programa
hará las conversiones oportunas.
Caudal mínimo instantáneo (l/s): Caudal mínimo necesario
para un correcto uso de la unidad de consumo.
Para la determinación de este valor habrá que sumar los caudales instantáneos de
los distintos aparatos que componen la unidad y aplicarles un factor de
simultaneidad adecuado.
Consumo total diario (l/día): Cantidad de agua caliente
consumida durante un día de uso. Se puede obtener un valor aproximado en función
del número de personas que hagan uso del mismo, o bien contabilizando el número
de aparatos y sumando el caudal consumido en cada una de sus utilizaciones a lo
lardo del día.
Consumo medio horario de punta (l): Se trata de la cantidad
media de agua caliente que se consume en una hora de máximo consumo. Se puede
calcular un valor aproximado suponiendo que un número de aparatos determinados
se usan en la hora de máximo consumo un número de veces dadas.
Por ejemplo, para viviendas con dos cuartos de baño, se puede suponer que el
consumo medio punta corresponde a un uso de cada una de las das bañeras en una
hora. Esto supondría aproximadamente unos 220 litros a la hora a 45°C.
Número de aparatos en funcionamiento simultáneo: Numero de
aparatos de los que forman la unidad de consumo que estarán en funcionamiento
simultáneo durante un período medio de punta. Por ejemplo, en el caso anterior
serían dos bañeras.
Esta base de datos sirve para almacenar distintos tipos de edificios, cada
uno de ellos con los parámetros que definen la forma en que consumen ACS.
Durante la edición de datos de un acumulador, debemos elegir el Tipo de edificio
del que queremos que, en la fase de cálculo, ASwin tome los datos de
comportamiento en cuanto al consumo de agua caliente.
Propiedades de los registros
[Cdu] Consumo diario (a 50°C) por unidad (l): Es una
estimación del consumo en litros de ACS durante un día típico, por unidad de
usuario, es decir, por persona para el caso de edificios de viviendas y
oficinas, por cama para hoteles, hospitales y residencias, por comida para
restaurantes, por kilogramo de ropa para lavanderías, etc.
Es importante hacer notar que se trata del consumo de agua a 50°C, ya que
para cualquier otra temperatura habría que hacer la conversión siguiente:
Siendo:
Q2: Consumo a la temperatura de utilización deseada.
Q1: Consumo a la temperatura de
utilización conocida.
T2: Temperatura de utilización
deseada.
T1: Temperatura de utilización
conocida.
Te: Temperatura de entrada del
agua al acumulador.
Por tanto las antiguas tablas de consumos a 40, 42 o 45 °C se tendrán que
convertir a 50 °C con lo que los consumos aparecerán reducidos. Por ejemplo:
Viviendas: de 32 a 96.
Hoteles: de 40 a 160 según la categoría.
Oficinas: de 2,4 a 4,8.
Hospitales: de 120 a 240.
En el caso de hoteles y hospitales no se incluye el consumo de cocinas y
lavanderías.
Demanda punta horaria (fracción de Cdu): Es
el consumo medio horario en período de punta (no instantáneo) pedido como
fracción del consumo total, dato solicitado anteriormente.
Estos datos se obtienen de estudios estadísticos realizados en base a mediciones
de edificios existentes. La información disponible en nuestro país es muy
escasa, aunque se pueden dar los siguientes valores típicos:
Viviendas de 1/4 a 1/10.
Hoteles de 1/4 a 1/7.
Oficinas 1/5.
Hospitales 1/6.
Estos dos campos se usan cuando el método de cálculo elegido para el acumulador
es el de definición del número de consumidores, y no se usan cuando el método
usado es el de contabilización de aparatos receptores y de unidades de consumo
dibujados en el esquema.
Tiempo total del consumo de punta (h): Es el
número total de horas de duración de los períodos de consumo punta. Según el
tipo de uso pueden variar, por ejemplo 2 horas en oficinas, 3 horas de viviendas
y hoteles o 4 horas en hospitales.
Duración del consumo punta (fracción del
total): Se trata de la máxima duración de un período de consumo punta,
establecida como fracción del total. Por ejemplo, para un total de 3 horas
punta, y una duración máxima de 72 minutos (1,2 horas), el valor a introducir
sería 1,2/3 = 0,4.
Tiempo de preparación (h): Es el tiempo
disponible para preparación de agua caliente entre dos puntas de consumo.
La base de los sistemas centralizados consiste en que en los periodos valles de
bajo consumo se vaya preparando agua caliente suficiente para satisfacer las
necesidades de los períodos de punta, en los que el grupo térmico sería
insuficiente para producir la energía térmica demandada. De esta forma se
consiguen instalaciones eficaces con consumos energéticos racionales.
Tiempo total de consumo en un día (h):
Tiempo del día en el que se considera en funcionamiento el grupo de producción
térmica. Suele oscilar en torno a las 18 horas en establecimientos residenciales
y hospitalarios, y 10 horas en oficinas.
Factor de aumento por pérdidas e incrustaciones:
Factor de seguridad para tener en cuenta el envejecimiento de la instalación.
La lista de valores siguiente contiene puntos para dos curvas de simultaneidad:
Curva de simultaneidad para caudales instantáneos:
Contiene puntos de la curva de simultaneidad que relaciona el número de aparatos
en funcionamiento con su simultaneidad en cuanto a caudales instantáneos.
Si no se introducen valores el programa aplica la ecuación siguiente:
Curva de simultaneidad para caudales horarios: Relación entre
el número de aparatos funcionando y el factor de caudal medio en períodos de una
hora de consumo punta.
Podemos añadir nuevos puntos de simultaneidad, modificar los existentes o
eliminarlos mediante los botones que aparecen en la parte inferior de la lista.
Es posible ordenar los registros realizando un clic de ratón sobre el encabezado
de cualquiera de las columnas de la lista.
El cuadro de diálogo que permite introducir o modificar los puntos de las
curvas de simultaneidad para caudales instantáneos y para consumos medios
horarios de punta, tiene los siguientes campos:
Número de aparatos en funcionamiento simultáneo.
Curva de simultaneidad para caudales instantáneos: Contiene
puntos de la curva de simultaneidad que relaciona el número de aparatos en
funcionamiento con su simultaneidad en cuanto a caudales instantáneos.
Curva de simultaneidad para caudales horarios: Relación
entre el número de aparatos funcionando y el factor de caudal medio en períodos
de una hora de consumo punta.
Este cuadro de diálogo permite manipular la base de datos de accesorios donde
están almacenadas las pérdidas de carga o longitudes equivalentes para los
diámetros de cada uno de los elementos definidos.
La base contiene diez
elementos usados en la interconexión de tuberías: Codos soldados, codos
roscados, reducciones, uniones, y tés con diferentes direcciones y sentidos de
los flujos.
ICwin utiliza el método de las longitudes equivalentes para calcular las
pérdidas de cada tipo de
Accesorio.
Para tener en cuenta las pérdidas de los accesorios de un fabricante
determinado habría que crear un archivo Accesorios.srl especial, para ello:
- Hacer una copia de seguridad de //ICwin/Accesorios.srl, (p.e.
AccesoriosICWIN.srl).
- Desde el programa acceder a la base de datos de accesorios
y modificar los valores de longitud equivalente de los accesorios existentes.
No
se pueden crear accesorios nuevos y conviene tampoco modificar los diámetros.
- Una vez terminado el cálculo, hacer copia de Accesorios.srl con el nombre del
fabricante (p.e. AccesoriosFABRICANTE.srl) y volver a copiar el archivo original
(con el nombre por defecto: Accesorios.srl).
Propiedades de los registros
Diámetro Nominal: Diámetro nominal del accesorio, es
decir, su denominación.
Diámetro interior (mm): Diámetro interior, en milímetros.
Longitud equivalente (m): Es la longitud equivalente a tubo
recto de igual material y diámetro interior que provoca las mismas pérdidas de
carga por fricción que el accesorio.
Copyright © iMventa Ingenieros. Todos los derechos reservados.
