Existen tres bases de datos de horarios:
El horario anual se utiliza para definir las condiciones operacionales de un recinto en el cálculo de cargas térmicas (TK-CDT). Así, a cada ganancia (equipos, iluminación y ocupación), temperatura de consigna y ventilación de un cierto recinto le corresponde un horario anual. El horario anual se compone de una serie de horarios semanales y éstos a su vez por una serie de horarios diarios:
Horario diario.
Así, la base de definición de un horario anual es el horario diario, que como los demás a su vez se define por una serie de periodos, que en este caso son las horas del día. A cada periodo se le asigna un cierto valor, que definirá el valor de cálculo de la ganancia (W/m2), temperatura de consigna (ºC) o caudal de ventilación (renovaciones/hora).

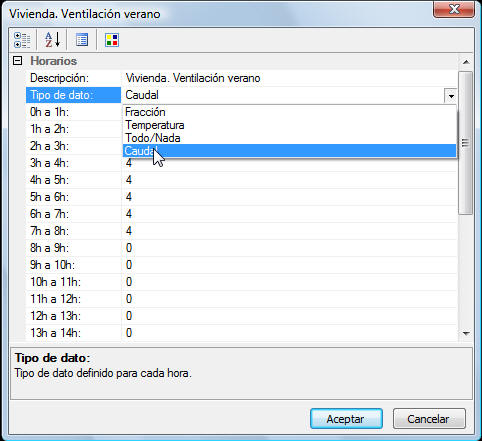

El cuadro de diálogo que permite modificar los horarios diarios contiene las siguientes opciones:
- Descripción: Es una cadena de texto que describe el horario.
- Tipo de dato: Indica el tipo de dato
que se le asigna a cada periodo (hora):
- Fracción: Es un porcentaje de un valor dado. Por ejemplo, si en las condiciones operacionales se define que la carga sensible por ocupación es de 5 W/m2, y sigue un horario con 8 horas al 100%, 7 horas al 25% y 9 horas al 0%, el programa considerará en que la carga es de 5 W/m2 en las primeras 8 horas, 1 W/m2 en las 7 siguientes y 0 W/m2 en las restantes. En usos no residenciales se aplican estos horarios.
- Temperatura: En este caso en cada hora se define una temperatura concreta (ºC). Este tipo de horario se podrá asignar únicamente a temperaturas de consigna.
- Caudal: En este tipo de horarios, específico para ventilación, se asigna un cierto número de renovaciones/hora a las horas del día. En los casos en los que se ponga un cero, el programa tomará el caudal de ventilación que corresponda a la actividad, dependiendo de las tablas del HS3 o el RITE 2007.
- Todo/nada: En estos casos se asignará el valor total o cero. Equivale a utilizar las fracciones 100% y 0%.
- Horas: En cada una de estas casillas habrá que indicar el valor (temperatura, caudal o fracción) correspondiente a cada hora del día.
Horario semanal.

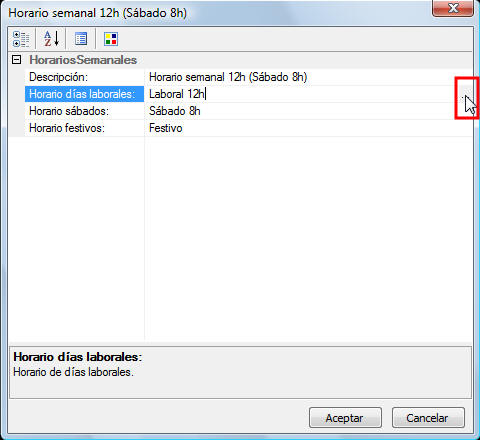

El horario semanal es el conjunto de tres horarios diarios, uno para días laborales, otro para sábados, y otro para festivos. Para asignar un horario diario a un periodo, haga clic en el icono de los puntos suspensivos que aparece junto a cada periodo; se abrirá entonces la base de datos de horarios diarios, donde podrá seleccionarlo.
Horario anual.

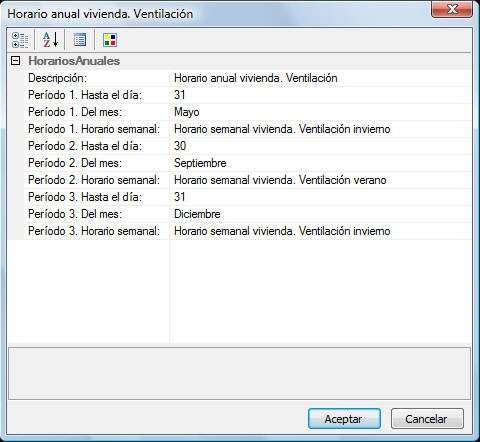

El horario anual es un conjunto de horarios semanales. En este caso los periodos se definen por tres fechas, que el usuario puede fijar donde desee. El cuadro de edición de horarios anuales contiene las siguientes opciones:
- Descripción: Texto libre que describe el horario.
- Periodo "N". Hasta el día: indica el último día del periodo N.
- Periodo "N". Del mes: indica el mes de finalización del periodo N.
- Periodo "N". Horario semanal: Haciendo clic en los puntos suspensivos abrirá la base de datos de horarios semanales, donde podrá asignar un horario al periodo en cuestión.
