Descripción.

Esta base de datos contiene los datos de los equipos que pueden emplearse en TK-CDT como Sistemas. Existen seis tipos de sistemas:

• Expansión directa compactos.
• Expansión directa partidos.
• Expansión directa VRV.
• Expansión directa aire-agua.
• Caldera combustible o eléctrica.
• Calefactor eléctrico unizona: esta base de datos no está disponible en la versión 1.1.2.8.

Puede ver algunos ejemplos de estos equipos si consulta el tema de ayuda Insertar/Sistema. A cada uno de ellos les corresponde una serie de datos que marcan el comportamiento de los mismos durante la simulación de equipos.

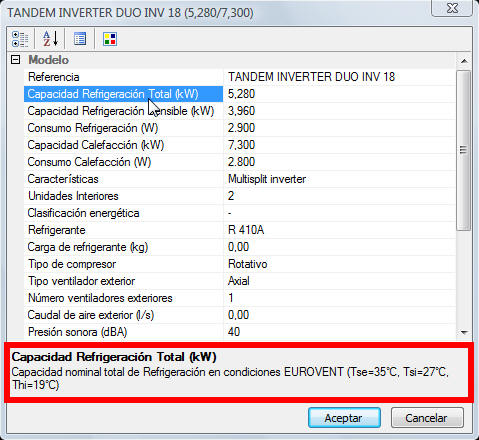

Estos datos son muy numerosos, y se resumen en el esquema del apartado siguiente. Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos.

Esquema de la base de datos de Equipos.

La base de datos de Equipos se organiza según la siguiente jerarquía:

• Marca
  • Familia o grupo
    • Modelo: contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.
      • Punto de trabajo: Opcionalmente, para equipos compactos (expansión directa compactos, enfriadoras o equipos VRV) como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Un punto de trabajo se define mediante:
        • Modo de funcionamiento
        • Potencia térmica total
        • Potencia térmica sensible
        • Temperatura seca exterior
        • Temperatura seca interior
        • Potencia eléctrica

A continuación tiene un esquema de los campos que componen las bases de datos de equipos, organizadas por el tipo de equipo:

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y (deben introducirse separados por barras) de una gráfica.
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.



Tipo de equipo	Modelo
Expansión directa compacto	Referencia
	Capacidad de refrigeración total
	Capacidad de refrigeración sensible
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Refrigerante
	Carga de refrigerante
	Tipo de compresor
	Número de compresores
	Número de circuitos frigoríficos
	VE. Ventilador exterior tipo
	VE. Número
	VE. Caudal de aire
	VE. Consumo nominal
	Filtro tipo
	Filtro efectividad
	Presión sonora
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad de arranque
	Código de precio
Expansión directa partido	Referencia
	Capacidad de refrigeración total
	Capacidad de refrigeración sensible
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Unidades interiores
	Clasificación energética
	Refrigerante
	Carga de refrigerante
	Tipo de compresor
	Tipo ventilador exterior
	Número ventiladores exteriores
	Caudal de aire exterior
	Presión sonora
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad de arranque
	Código de precio
Expansión directa VRV	Referencia
	Capacidad de refrigeración total
	Capacidad de refrigeración sensible
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Unidades Interiores
	Clasificación energética
	Refrigerante
	Carga de refrigerante
	Tipo de compresor
	Tipo ventilador exterior
	Número ventiladores exteriores
	Caudal aire exterior
	Consumo nominal
	Presión sonora
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad de arranque
	Código de precio
Expansión directa aire-agua
	Referencia
	Capacidad de refrigeración total
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Refrigerante
	Carga de refrigerante
	Tipo de compresor
	Cantidad
	Número de circuitos frigoríficos
	VE. Ventilador exterior tipo
	VE. Número
	VE. Caudal de aire
	VE. Consumo nominal
	Tipo de bomba
	Número de bombas
	Caudal agua
	Presión estática
	Consumo nominal
	Volumen vaso expansión
	Contenido agua intercambiador
	Presión sonora
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad arranque
	Código precio
Caldera de combustibles o eléctrica
	Modelo
	Tipo
	Potencia nominal útil
	Potencia útil mínima
	Rendimiento nominal
	Clasificación energética CE
	Clasificación NOx
	Combustible
	Características
	Presión máxima de trabajo
	Quemador modelo
	Funcionamiento quemador
	Alimentación eléctrica
	Potencia eléctrica
	Producción ACS
	Capacidad acumulador ACS
	¿Caldera estanca?
	Pérdidas lado humos
	Sobrepresión cámara
	Caudal curva pérdidas
	Pérdidas de presión
	Nº de pasos o elementos
	Contenido agua
	Altura
	Profundidad
	Anchura
	Diámetro salida humos
	Diámetro conexiones agua
	Peso
	Código de precio
