Base de datos: Gases	Ayuda TK-IG

---

Gestión de la Base de Datos.

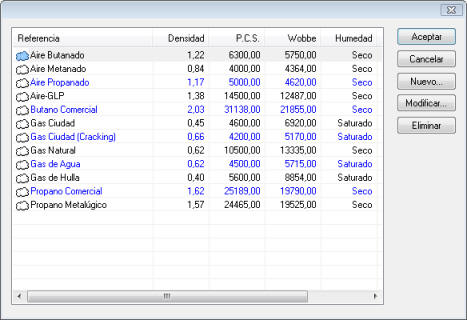

La Base de Datos de Gases en listado único, sin categorías. Por eso, su gestión difiere ligeramente con las demás. Cuando se abre esta Base de Datos, aparece un listado resumen con los nombres de los gases y su propiedades.

Los botones de la parte derecha de la ventana sirven para gestionar la base de datos:

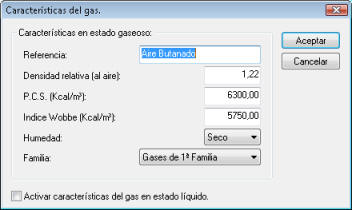

• Nuevo: Abre el cuadro "Características del gas" para definir un nuevo gas.
• Modificar: Abre el cuadro "Características del gas" para modificar el gas seleccionado.

• Eliminar: Elimina el gas seleccionado.

Campos de la Base de Datos.

    Cada uno de los gases definidos en la Base de Datos tiene las siguientes propiedades:

• Referencia: Es el nombre que describe el gas.
• Densidad relativa: Es el cociente entre la densidad del gas considerado y la densidad del aire, en las mismas condiciones de presión y temperatura.
• PCS: El Poder Calorífico Superior se define como la cantidad de calor que genera la combustión completa de una unidad de volumen de gas, suponiendo que se condensa el vapor de agua que contienen los productos de la combustión.
• Índice de Wobbe: Es el cociente entre el PCS y la raíz cuadrada de la densidad relativa, expresado en las mismas unidades que el PCS. El índice de Wobbe indica si un gas es intercambiable por otro sin necesidad de realizar modificaciones en la instalación.
• Humedad: Puede elegirse entre un gas seco (sin vapor de agua) o saturado (con la máxima cantidad de vapor de agua posible).
• Familia: La norma UNE 60002-90 clasifica, en función del índice de Wobbe, los gases en dos familias:
  • 1ª Familia: Entre 5350 y 5925 Kcal/m³
  • 2ª Familia: Entre 9340 y 13065 Kcal/m³
  • 3ª Familia: Entre 17400 y 20850 Kcal/m³

    Existen además unas características adicionales, para el cálculo de instalaciones que almacenan el gas en botellas, que aparecen sólo si se activa la casilla "Activar características del gas en estado líquido".

• Densidad relativa: Es el cociente entre la densidad del combustible líquido y la densidad del agua.
• Calor latente de vapor: Es el calor que hay que suministrar a una unidad de masa de combustible para que pase, a temperatura y presión constante, de ser 100% fase líquida (vapor con título x=0) a 100% fase gas (vapor con título x=1).
• Ecuación de la tensión de vapor para el gas: Es una expresión polinómica (hasta grado 4) aproximada que relaciona la presión del gas en estado de vapor (indistintamente del título de la mezcla) con la temperatura del mismo. El usuario deberá introducir los 5 coeficientes que definen la ecuación.
• Intervalo de presiones absolutas válidas: Es el rango de presiones de utilización del gas.
