Gráficas de resultados de LIDER

Ámbito.

Este tipo de gráfica sólo está disponible si tiene licenciado el módulo TK-AL - Análisis de resultados de LIDER. Las gráficas de resultados son un tipo particular de Detalle de TeKton3D. Podrá generar este tipo de gráficas cuando haya analizado un fichero de resultados de LIDER con la opción de menú Calcular / Análisis de resultados LIDER ().

Acceso.

Este tipo de gráficas se generan de dos formas:

• Automáticamente, tras ejecutar Calcular / Análisis de resultados LIDER ().

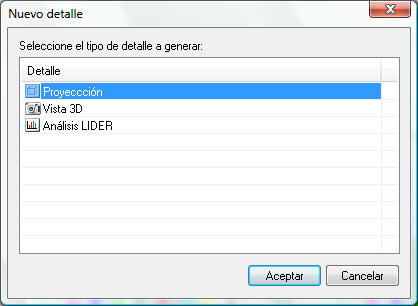

• Como un detalle normal, desde Resultados/Crear detalle, seleccionando la opción Análisis LIDER.

Descripción.

Las gráficas de análisis de resultados de LIDER permiten ver en pantalla los resultados de los cálculos realizados con LIDER. Son herramientas muy útiles para encontrar la razón o razones por las que un edificio no cumple la HE1 por la opción general.

TK-AL permite generar los siguientes tipos de gráficas:

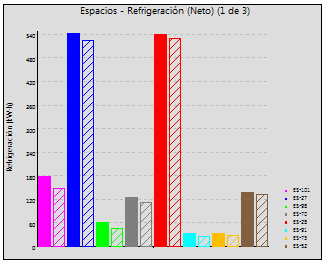

• Demanda espacios:  Muestra la demanda energética anual del edificio, en los espacios indicados por el usuario. Las gráficas se encuentran ordenadas de mayor a menor diferencia entre la demanda del edificio objeto (relleno sólido) y la del de referencia (relleno rayado).
•

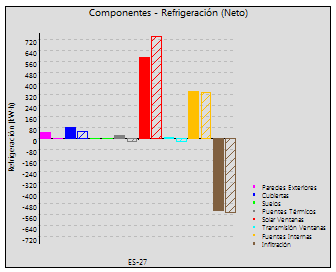

• Demanda térmicos: Muestra la demanda energética anual de cada componente térmico de cada espacio. LIDER agrupa los componentes térmicos de la siguiente manera:
  • Paredes exteriores: Transmisión a través de los cerramientos de fachada.
  • Cubiertas: Transmisión a través de las cubiertas y forjados soleados.
  • Suelos: Transmisión a través de las soleras y forjados interiores.
  • Puentes térmicos: Transmisión a través de los puentes térmicos.
  • Solar Ventanas: Radiación solar a través de huecos semitransparentes.
  • Transmisión Ventanas: Transmisión a través de huecos semitransparentes.
  • Fuentes Internas: Ganancias de calor debidas a ocupantes, iluminación y equipos.
  • Infiltración: Ganancias/pérdidas por las renovaciones de aire exterior.
•

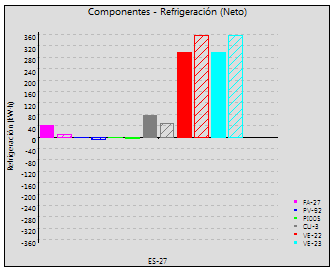

• Demanda envolvente:  Compara la demanda energética anual de los componentes de la envolvente térmica de cada espacio. La denominación de los componentes será la misma que la empleada en LIDER, salvo en edificios definidos en TeKton3D y exportados posteriormente a LIDER, en cuyo caso se mantiene la nomenclatura de TeKton3D.
•

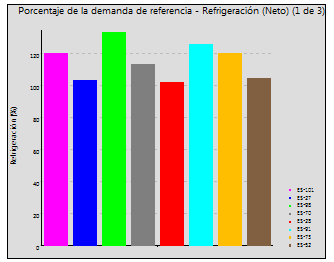

• Porcentaje espacios: muestra el porcentaje de la demanda de cada espacio del edificio objeto en relación a la del edificio de referencia. Son los mismos valores que LIDER muestra en su opción Resultados->Por espacios.
•
• Porcentaje térmicos: representa de forma gráfica la diferencia entre la demanda objeto y la de referencia, relativas a la demanda total del edificio, desglosando el resultado para cada uno de los componentes térmicos de cada espacio. En caso de un edificio que no cumpla el DB-HE1 en LIDER, esta gráfica muestra claramente cuál es el componente térmico que provoca el no cumplimiento en un espacio.
•

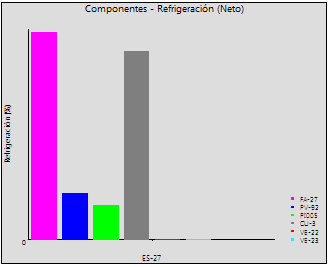

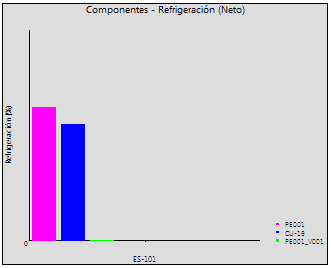

• Porcentaje envolvente: Para cada uno de los elementos que forman la envolvente térmica del espacio, se muestra el cociente entre la diferencia de la demanda objeto frente a la demanda de referencia, y la diferencia existente entre las demandas totales del edificio (objeto - referencia:
• P(%)=100·(D_esp,obj-D_esp,ref.)/(D_edf,obj-D_edf,ref.)
• . Las barras con valores superiores representan a los elementos de la envolvente que más afectan al incumplimiento de la exigencia HE1. Cuando el archivo de resultados procede de una exportación a LIDER desde TeKton3D, las etiquetas de los elementos corresponden a las referencias de los elementos constructivos definidas en TeKton3D.
•

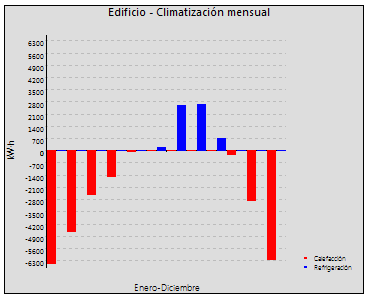

• Demanda mensual del edificio: muestra la demanda energética del edificio en kWh/m², en cada mes del año. Los valores negativos son demandas de calefacción y los positivos demandas de refrigeración. Esta gráfica es independiente de los espacios seleccionados (aunque hay que tener como mínimo uno seleccionado), porque indica resultados globales de todo el edificio.
•

Cuando cree una gráfica desde cero, accederá a un cuadro de diálogo donde se le pide el tipo de gráfica y estos otros parámetros:

• Espacios: espacios que desea que aparezcan en los resultados.
• Refrigeración: marque esta casilla si desea extraer resultados de refrigeración.
• Calefacción: marque esta casilla si desea extraer resultados de calefacción.
• Valores netos: esta casilla permite elegir entre los valores "netos" de los resultados de LIDER (diferencia neta entre las demandas positivas y negativas, ya sean de calefacción o de refrigeración), o mostrar sólo los valores positivos (refrigeración) o negativos (calefacción).
• Ordenar de más desfavorable a más favorable: esta opción hace que los espacios más desfavorables (aquellos con mayores diferencias entre la demanda objeto y la de referencia) salgan los primeros (a la izquierda).

Cuando utilice la opción de menú Calcular / Análisis de resultados LIDER (), el programa generará automáticamente los 6 primeros tipos de gráfica a partir de unos espacios establecidos de forma automática, para refrigeración, calefacción o ambos, dependiendo de si el edificio cumple o no.
