Menú Resultados / Crear detalle... / Potencias térmicas equipos |
Ayuda TK - CDT |
|
|

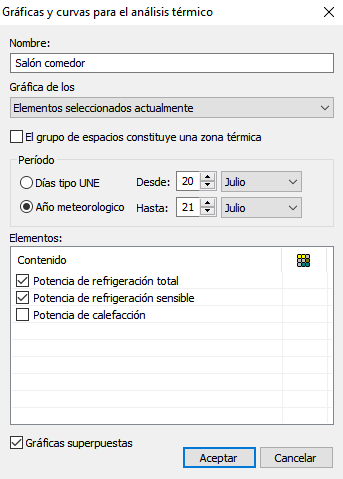

El cuadro de diálogo que aparece nos ayuda a configurar los resultados concretos de este detalle. Los parámetros comunes de este cuadro se pueden ver en el enlace Crear detalle gráfica y curvas. En este caso debe haber calculado el segundo paso, Dimensionar equipos, antes de obtener uno se estos detalles:
El procedimiento general que se puede seguir es:
- Antes de obtener este detalle se recomienda seleccionar un Equipo del cual se quieran obtener una gráfica concreta.
- Definir un Nombre para este detalle.
- Elegir el Contenido que desea crear. En el siguiente apartado puede ver el resultado de algunos ejemplos. Estos contenidos se incluirán en una capa independiente que podrá gestionar desde Herramientas/Gestión de capas...
- Seleccionar las Opciones extras para la configuración de la gráfica.
Algunos ejemplos
Potencia de refrigeración total y sensible para un equipo seleccionado

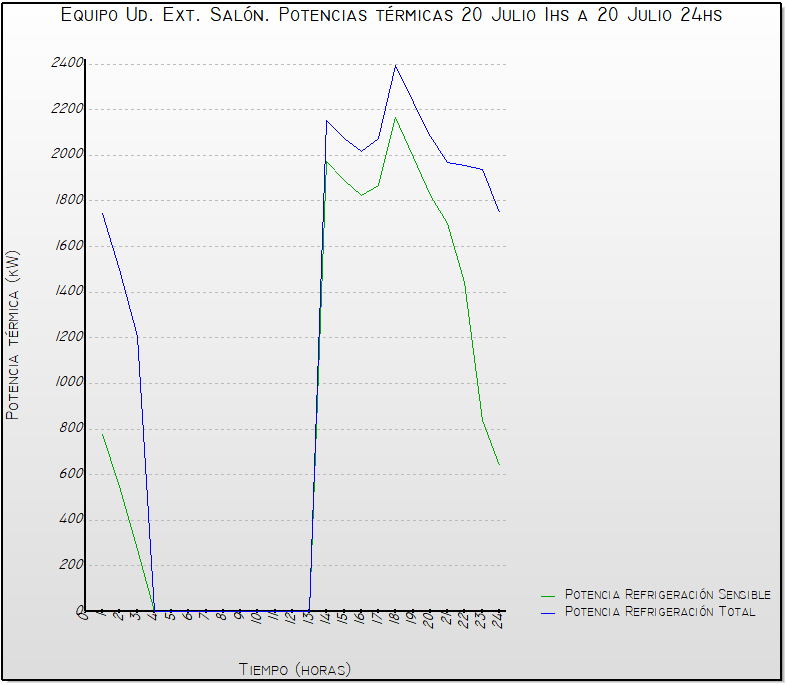

Estas curvas expresan las potencias de refrigeración para un sistema en un día concreto, repartido en 24 horas.
Potencia de calefacción para un equipo seleccionado

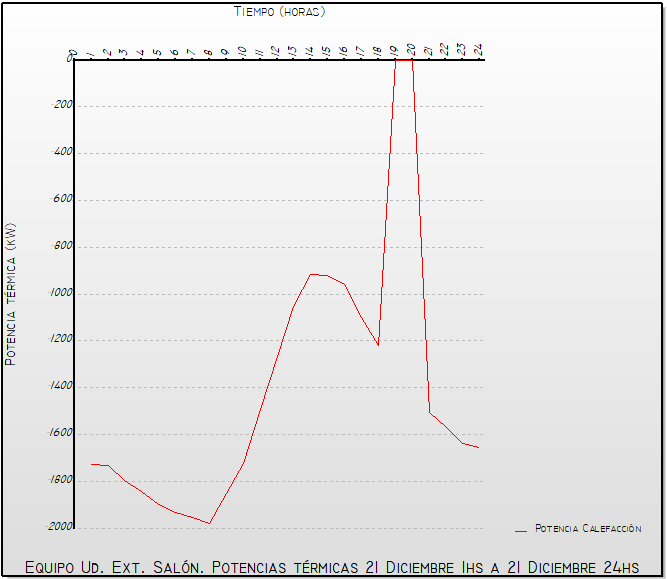

Esta curva expresa la potencia de calefacción para un sistema en un día concreto, repartido en 24 horas.
