El Espacio es la unidad en la que se divide, según criterio del proyectista, el volumen del edificio. Un espacio puede estar constituido por uno o varios recintos y puede formar parte de las Unidades de uso con otros espacios.
Las Propiedades de los espacios (ver el submenú Datos/Entidades seleccionadas...) en el capítulo Edificio del programa TeKton3D está repartidas en varias pestañas.
Para dibujar un espacio, habrá que trazar un contorno cerrado que definirá su planta. Una vez cerrado el contorno, el programa generará un sólido extruido a partir de dicho contorno, con una altura igual a la de la planta en la que se esté trabajando.
Los pasos a seguir para Insertar un Espacio, cuando está una planta seleccionada en el panel Proyecto, son:
- Previamente, es recomendable poner la vista en Planta (tecla TAB).
- Pinchar en los puntos del plano (si lo hay) para definir los vértices de la superficie en planta del Espacio.
- Y antes de pinchar en el último punto, mediante la opción Cerrar del menú contextual (botón derecho del ratón), cierre dicha superficie.
- La altura del Espacio la toma automáticamente de las propiedades de la planta en la que se ha insertado.
En el caso de Insertar un Espacio, sin estar una planta seleccionada en el panel Proyecto, seguiremos los pasos anteriores excepto en el último. Para dar una altura al Espacio deberemos utilizar la función, Fijar altura..., del menú contextual (botón derecho del ratón).
Una vez definido un espacio, se pueden dibujar (Insertar) directamente las particiones verticales y horizontales que lo delimitan. Basta con seleccionar el espacio y hacer clic en alguno de los siguientes botones:
El criterio a seguir en la división de espacios depende de lo que se quiera proyectar. Si se va a calcular la demanda de energía del edificio únicamente, habrá que tener en cuenta que sobre los contornos de los espacios se dispondrán las particiones que se emplean en el cálculo (medianerías, fachadas, etc.). El programa calculará las particiones en función los espacios que tenga a cada lado (de no ser así, habría que asignar la función a las particiones manualmente).

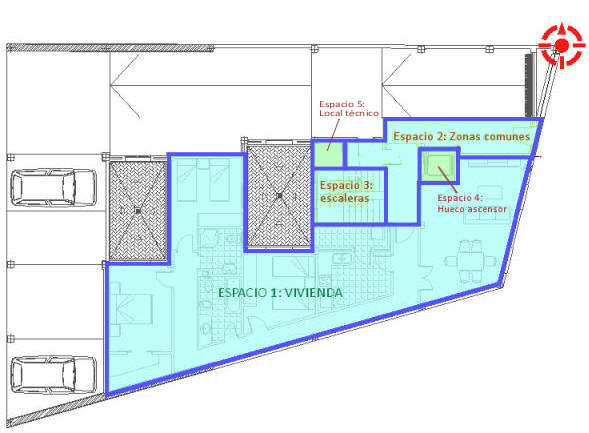

Ahora bien, hay que tener en cuenta que los espacios se utilizan también en los módulos TK-SI y TK-DI (Seguridad en Caso de Incendio y Detección de Incendio), para la sectorización del edificio. Para la verificación del cumplimiento del CTE-DB SI mediante el módulo correspondiente de TeKton3D será necesario tener los espacios definidos según su Actividad, ya que pueden existir recintos que compartan las mismas propiedades de cara al cálculo de la envolvente térmica, pero no tengan el mismo uso. Por ejemplo, en la figura siguiente, los espacios 2 y 3 equivalen entre sí de cara al cálculo de la demanda energética, y por tanto, a priori podrían considerarse un único espacio. Sin embargo, la actividad en los distintos recintos es diferente, y para justificar el cumplimiento de la SI será necesario distinguir entre recintos. Es especialmente importante tener esto en cuenta cuando se trata de distinguir escaleras, locales de riesgo especial y vestíbulos de independencia.
