Insertar/Toma |
Ayuda TK - ICT |
|
 |
Descripción.

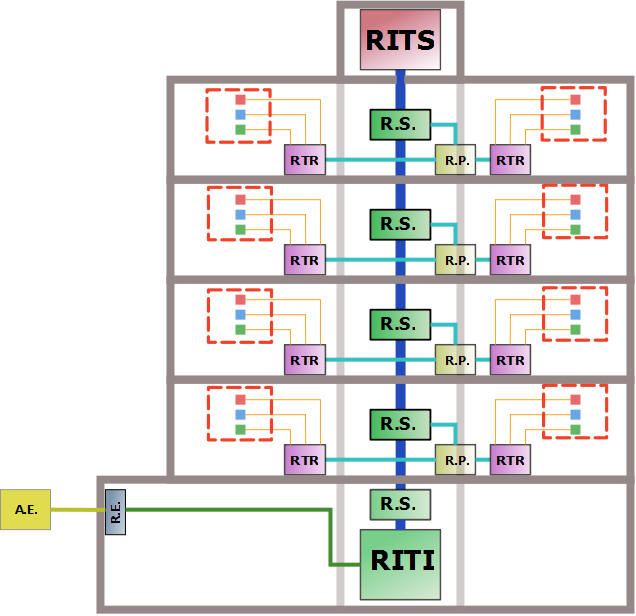

Las tomas son los puntos donde el usuario conecta sus equipos para acceder a los distintos servicios que se le proporciona (bases de acceso terminal). Existen cuatro tipos de tomas:
-
Toma RTV: Radiodifusión sonora y televisión. -
Toma TB: Telefonía disponible al público. -
Toma TLCA: Servicios de telecomunicaciones de banda ancha, por cable. -
Toma de Reserva: es un registro de toma no asignado a un servicio
concreto, pero que podrá ser configurado posteriormente por el usuario para
disfrutar de aquel que considere más adecuado a sus necesidades.
En viviendas, habrá tres registros de toma (uno para cada servicio: TB + RDSI acceso básico, TLCA y SAFI, y RTV), por cada dos estancias o fracción que no sean baños ni trasteros, con un mínimo de dos registros para cada servicio. Los de TLCA, SAFI y RTV de cada estancia estarán próximos. En aquellas estancias, excluidos baños y trasteros, en las que no se instale BAT o toma, existirá un registro de toma de reserva.
En locales u oficinas, habrá un mínimo de tres registros de toma empotrados o superficiales, uno para cada servicio, y se fijará el número de registros definitivo en el proyecto de ICT, en función de la superficie o de la distribución por estancias;
Los registros de toma tendrán en sus inmediaciones (máximo 500 mm) una toma de corriente alterna, o base de enchufe.
Procedimiento de uso.

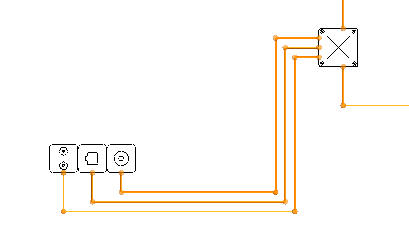

La toma es un símbolo, y para insertarla en el dibujo es necesario hacer clic dos veces: la primera vez se define la posición del origen y la segunda la rotación. Este símbolo es terminal, así que de él sólo debe partir una canalización, que se definirá entre la propia toma y un registro de paso o un registro de terminación de red.
Propiedades de las tomas.
Si hace doble clic sobre el símbolo de la toma, o bien la
selecciona y accede a
Datos->Entidades seleccionadas (
),
abrirá el cuadro de diálogo que permite editar sus propiedades.
La única propiedad de las tomas es su Nombre, que es una cadena de texto que identifica a la toma. Automáticamente el programa colocará las siglas RTV / TB / TLCA / R en función del tipo de toma.
