Detalle de gráficas y curvas	Ayuda TeKton3D

Este tipo de detalles están formados por gráficas obtenidas a partir de pares de valores o diagramas de barras. Al generar uno de estos detalles, se está generando una serie de entidades de dibujo del tipo Gráfica, sobre los que puede ver la representación gráfica de los resultados que desea consultar. Además, se podrá personalizar el aspecto de estas gráficas en cuestiones tales como el formato de los ejes, el tipo de gráfica o, incluso, añadir nuevas series.

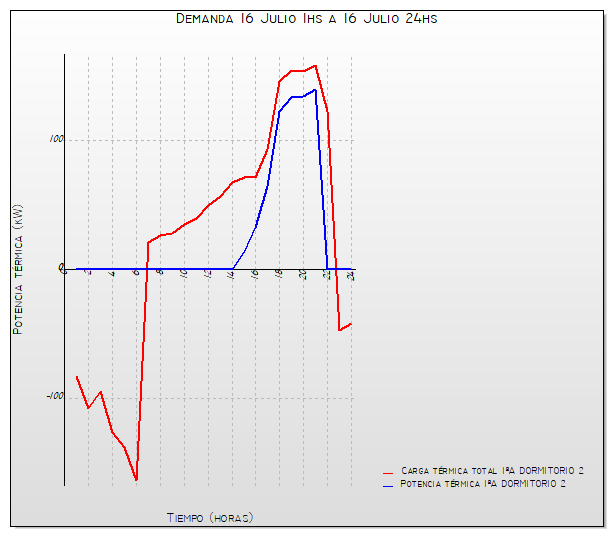

Detalle general de una gráfica

Si dispone de licencia del módulo TK-AL. Análisis de resultados LIDER (actualmente CTEHE), dispondrá de un tipo adicional de gráfica cuya gestión es algo distinta. Para ver ayuda sobre dichas gráficas, consulte: Gráficas de resultados de LIDER.

Para ver más ayuda sobre la edición y creación de Gráficas en 2D, consulte el tema Dibujar/Gráfica... ().

Lógicamente, para poder crear una gráfica es necesario haber calculado antes la instalación o la verificación propia del capítulo activo.

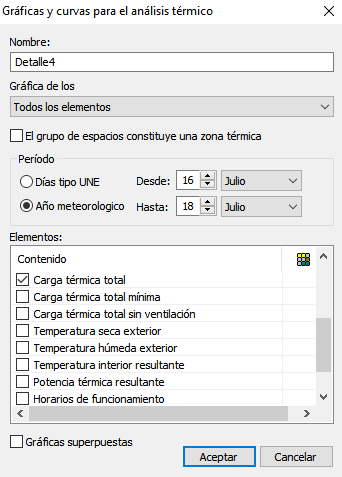

Para crear una gráfica vaya a Resultados/Crear detalle y seleccione el tipo Gráfica que corresponda. A continuación aparecerá en pantalla un cuadro de diálogo con las siguientes opciones:

Nombre: Es el texto que describirá la gráfica creada.
Gráfica de los: Esta opción determina los elementos que se tendrán en cuenta a la hora de representar las gráficas (elementos seleccionados actualmente, inicialmente, o todos los elementos).
El grupo de espacios constituye una zona térmica: Esta opción hace que los resultados aparezcan agrupados como si todos los espacios seleccionados fuesen uno sólo.
Periodo: Esta opción aparecerá sólo en el módulo TK-CDT, y determina las fechas entre las cuales desea representar los resultados. En resultados de gráfica o curvas anuales aparecerá desactivada esta opción.
Elementos: Esta lista contiene los tipos de gráficas que pueden generarse, y dependen del módulo que esté activo.

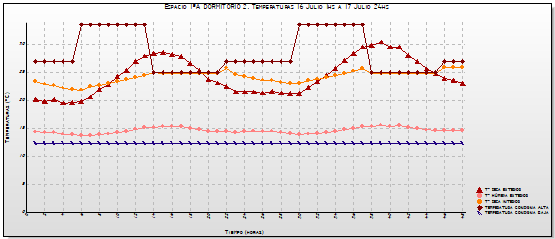

Gráficas superpuestas: Como los Elementos que se pueden seleccionar pueden ser varios, en algunos casos es interesante poder contrastarlos o representarlos en una misma gráfica o curva. Esta opción sirve por tanto para obtener varias curvas en una única gráfica.
