Insertar/Tubería	Ayuda TK - AC

---

Descripción

Esta opción de menú añade al dibujo una Tubería, entidad que representa cualquier tipo de conducción rígida que pueda existir en la instalación.

Las tuberías se representan mediante líneas 3D que unen símbolos (a través de sus puntos de conexión) o líneas (a través de sus puntos finales) entre sí.

Propiedades

Si hace doble clic sobre una tubería, o la seleccionada y accede a Datos->Entidades seleccionadas, abrirá el cuadro de diálogo "Propiedades de la Tubería":

• Referencia: texto descriptivo que define la tubería.
• Tipo: el tipo de tubería determina las comprobaciones a realizar sobre el tramo, y puede ser:
  • Tubería de distribución a toma.
  • Tubería de distribución principal.
  • Dentro de esta opción se activa la posibilidad de otra, El tramo forma parte de un anillo, aunque existe un un sistema de reconocimiento de los tramos en la instalación, pudiendo detectar de forma automática los tramos que forman parte de anillos en la red principal de distribución.
  • Esos tramos se pueden representar e identificar en diferente color con respecto al resto de tramos. Desde el apartado del menú Herramientas/Opciones.../Representación 3D, es posible modificar la configuración del color con el que se representa en la vista 3D. Esta opción está relacionada con el parámetro, Porcentaje de caudal en tramos en anillo de la red d distribución principal, del menú Datos/Generales.../Dimensionamiento. Los tramos pertenecientes a la red principal de distribución de aire se dimensionan para con todo el caudal aportado por el sistema de compresores, pudiendo establecer un porcentaje (si esta activa esta opción) en el caso de que esos tramos pertenezcan o formen parte de un anillo. Con esto se pretende realizar un sobredimensionado sobre los tramos de la red principal ya que como se ha dicho se considerará el caudal total de compresores y no el caudal demandado por los puntos de consumo. Al quedar sobredimensionado estos tramos se garantiza una menor pérdida de carga en la red principal y, a la vez, que esta actúe como sistema acumulador, actuando como depósito de aire.
• Solapa Generales.
• Solapa Cálculo.

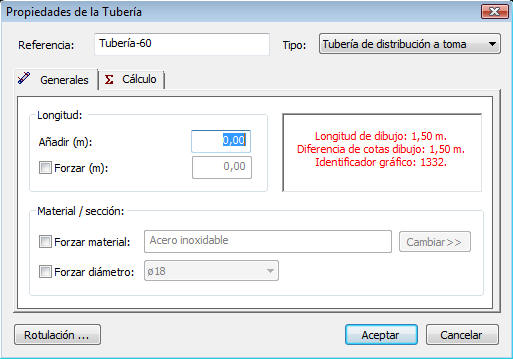

Solapa "Generales".

Esta solapa contiene las opciones que definen las características de la tubería:

• Longitud:
  • Añadir: incrementa la longitud de cálculo de la tubería  (por defecto igual a la medida en el dibujo) en una cierta cantidad.
  • Forzar: con esta opción, el usuario define directamente el valor de la longitud del tramo.
• Material / sección:
  • Forzar material: debe activar esta opción siempre que desee utilizar un material  diferente al definido en Datos->Generales.
  • Forzar diámetro: esta opción desactiva el dimensionado automático de la tubería, tomando ésta el diámetro especificado por el usuario.
• Rotulación: permite especificar el contenido de los textos que aparecen junto a la tubería cuando se genera un detalle 2D de ésta, mediante el cuadro de diálogo Parámetros de rotulación.

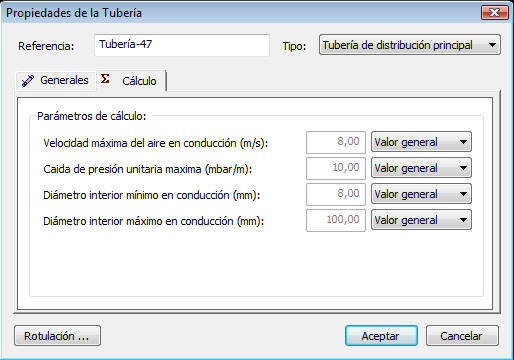

Solapa Cálculo.

Esta solapa contiene opciones que permiten editar los criterios de cálculo, si el usuario desea que éstos sean distintos a los definidos en Datos->Generales. Cada una de estas opciones se refiere a algún tipo de limitación o restricción que puede tomar tres valores diferentes:

• Valor general: toma el valor definido en Datos->Generales.
• Ninguna: elimina la restricción.
• Valor particular: el usuario define un valor de la limitación concreto para esta tubería.

Las limitaciones que pueden imponerse en el cálculo son:

• Velocidad máxima del aire en conducción (ud): es la velocidad máxima a la que puede circular el aire por los conductos. Normalmente esta velocidad se limita para evitar la producción de ruidos. Se recomienda una velocidad máxima de 8 m/s en tuberías principales y 15 m/s en tuberías de servicio.
• Caída de presión unitaria máxima (ud): limita la mayor disminución de la presión producida en 1 metro (o cualquier otra unidad) de tubería o manguera. Se limita para evitar el consumo innecesario de energía por parte del compresor.
• Diámetro interior mínimo en conducción (ud): fija el menor diámetro admisible de la tubería. Esta limitación no tiene sentido cuando el usuario fuerza el valor del diámetro.
• Diámetro interior máximo en conducción (ud): fija el mayor diámetro posible de la tubería. Esta limitación no tiene sentido cuando el usuario fuerza el valor del diámetro.
