Insertar/Partición Horizontal	Ayuda TK - Edificio

---

Las particiones horizontales son entidades que representan los forjados, soleras y cubiertas del edificio.

Para insertar una partición se puede proceder por dos métodos:

• Manual: desde el botón Insertar Partición Horizontal , y dibujando en el espacio de trabajo una serie de puntos coplanarios que delimiten el contorno de la partición horizontal.
• Automático: el mismo botón, pero habiendo seleccionado previamente un espacio, la base inferior de éste se convertirá en una partición horizontal. Si selecciona varios espacios, se creará una partición horizontal en cada uno de ellos, aunque si éstos tienen entre sí las caras en contacto, las particiones horizontales también estarán en contacto, y podrá unirlas mediante la herramienta Edición->Unir.

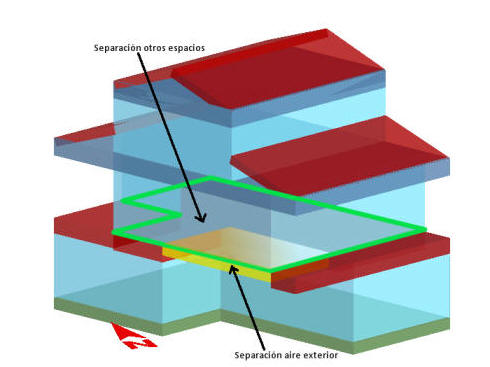

No hay ningún problema en definir una partición horizontal asociada a varios espacios a la vez, incluso si en esta partición se dan varias funciones simultáneamente, como en el caso de la figura siguiente, ya que internamente TeKton3D descompondrá la partición en tantas porciones como sea necesario, desarrollando cada una de éstas una función única.

Esta descomposición se aplica también a cerramientos verticales, y puede verla en pantalla con la opción Representar (menú contextual) del panel Comprobar ().

Las particiones horizontales tienen que ser planas necesariamente, pero no tienen por qué ser paralelas al plano XY. Si se dibujan de forma manual (primero de los métodos), es posible crear planos inclinados, teniendo en cuenta que los puntos del contorno deben ser coplanarios. Si se dibujan más de tres puntos para definir el contorno, y uno de ellos se sale del plano de la partición, el programa arrojará un error y no permitirá cerrar el contorno. Para más información, consulte el capítulo 2.1. del Manual de Usuario (Apdo. 5 Cubiertas inclinadas).

Al utilizar esta opción, se estará asignando el tipo constructivo definido por defecto en Datos/Generales para Particiones horizontales. Si desea utilizar el tipo constructivo definido para soleras, deberá emplear la opción Insertar->Solera ().

 TeKton3d trata las particiones horizontales como un elemento tipo cerramiento, y sus propiedades son las mismas que en el caso de fachadas, particiones verticales y cubiertas:

Ver Propiedades de los cerramientos.
