Insertar/Componente	Ayuda TK-GIT

---

Esta opción añade al proyecto un componente. Los componentes son entidades tipo símbolo que pueden representar cualquier elemento que de cara a las mediciones se contabiliza en unidades, como pueden ser equipos, conexiones entre conducciones, accesorios, sensores, válvulas, compuertas, etc.

Un componente se representa en el dibujo como una entidad del tipo Símbolo. Un símbolo es una referencia a un bloque de dibujo predeterminado, contenido en una librería (un archivo con formato sb3). Para obtener ayuda sobre la creación de símbolos consulte Herramientas->Definir un Símbolo Nuevo.

Tenga en cuenta que los símbolos 3D creados en TK-GIT deben llevar asociados unos símbolos 2D (almacenados en una librería SBL) si desea que aparezcan representados en la generación de Detalles.

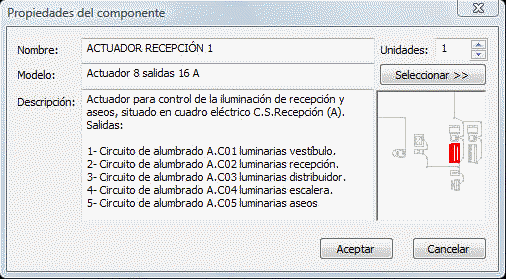

Si se hace doble clic sobre el componente (o desde Datos->Entidades seleccionadas), se accede al cuadro de propiedades del mismo, que ofrece las siguientes opciones:

• Nombre: Referencia que se le da al componente, para identificarlo dentro del proyecto.
• Unidades: De cara a la medición, puede duplicar el número de unidades que hay realmente en proyecto sin necesidad de dibujar el símbolo varias veces.
• Modelo: Elemento asociado al componente. Haciendo clic en Seleccionar, accederá a un cuadro de consulta de la Base de Datos de Materiales de TK-GIT, donde podrá asociar un elemento al componente seleccionado. Si el símbolo está asociado a un elemento de la base de datos, no será necesario realizar esta asignación; consulte el tema de ayuda Enlace de símbolos y elementos para obtener más información.
• Descripción: Texto libre que se incluirá en los listados del proyecto
